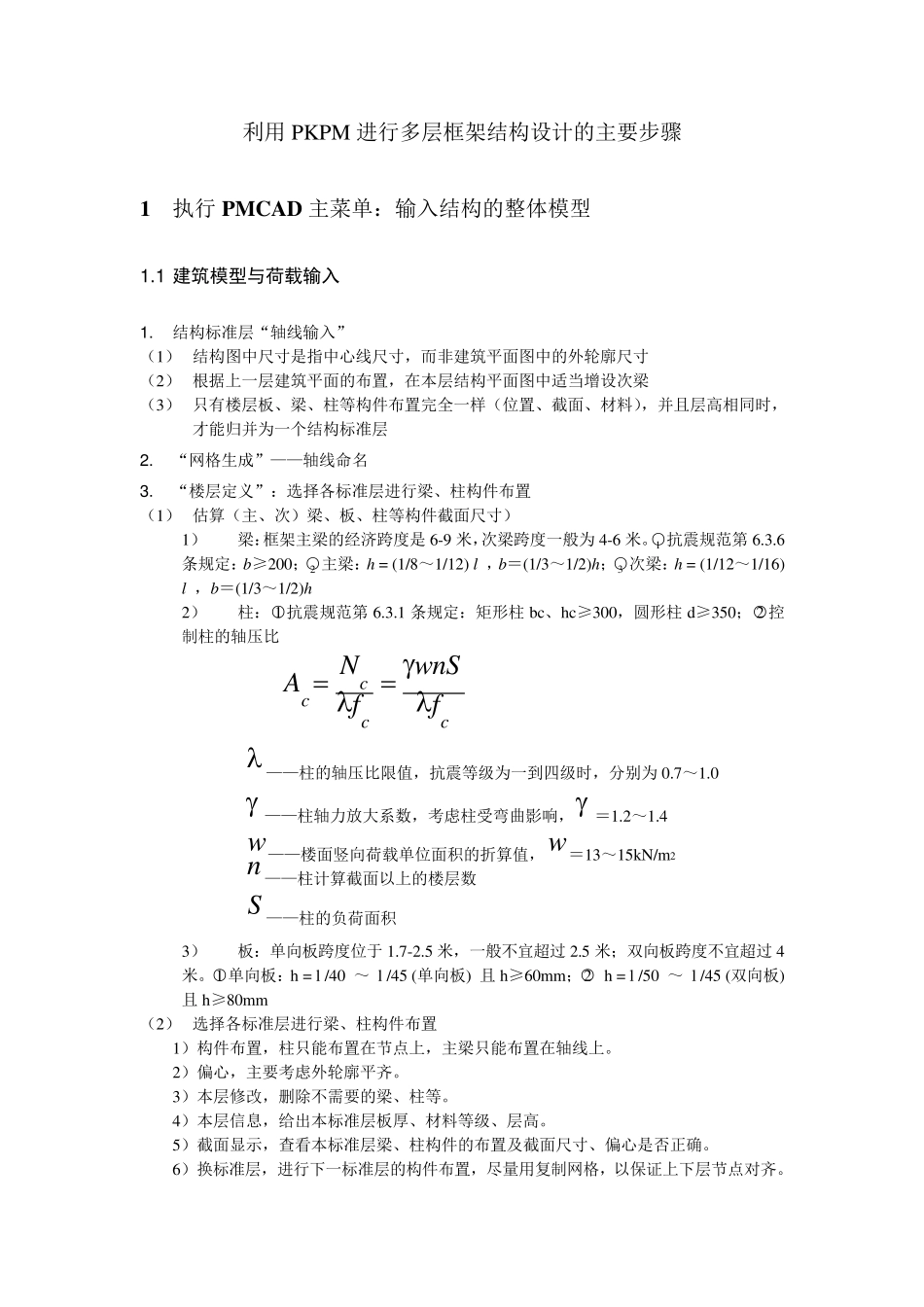

利用PKPM 进行多层框架结构设计的主要步骤 1 执行PMCAD 主菜单：输入结构的整体模型 1 .1 建筑模型与荷载输入 1 . 结构标准层“轴线输入” （1） 结构图中尺寸是指中心线尺寸，而非建筑平面图中的外轮廓尺寸 （2） 根据上一层建筑平面的布置，在本层结构平面图中适当增设次梁 （3） 只有楼层板、梁、柱等构件布置完全一样（位置、截面、材料），并且层高相同时，才能归并为一个结构标准层 2 . “网格生成”——轴线命名 3 . “楼层定义”：选择各标准层进行梁、柱构件布置 （1） 估算（主、次）梁、板、柱等构件截面尺寸） 1） 梁：框架主梁的经济跨度是6-9 米，次梁跨度一般为4-6 米。○1 抗震规范第 6.3.6条规定：b≥200；○2 主梁：h = (1/8～1/12) l ，b＝(1/3～1/2)h；○3 次梁：h = (1/12～1/16) l ，b＝(1/3～1/2)h 2） 柱：○1 抗震规范第 6.3.1 条规定：矩形柱bc、hc≥300，圆形柱d≥350；○2 控制柱的轴压比 ccccfwnSfNA ——柱的轴压比限值，抗震等级为一到四级时，分别为0.7～1.0 ——柱轴力放大系数，考虑柱受弯曲影响， ＝1.2～1.4 w ——楼面竖向荷载单位面积的折算值，w ＝13～15kN/m 2 n ——柱计算截面以上的楼层数 S ——柱的负荷面积 3） 板：单向板跨度位于1.7-2.5 米，一般不宜超 过 2.5 米；双 向板跨度不宜超 过 4米。○1 单向板：h = l /40 ～ l /45 (单向板) 且h≥60m m ；○2 h = l /50 ～ l /45 (双 向板) 且h≥80m m （2） 选择各标准层进行梁、柱构件布置 1）构件布置，柱只能布置在节 点 上，主梁只能布置在轴线上。 2）偏 心，主要考虑外轮廓平齐 。 3）本层修 改 ，删 除 不需 要的梁、柱等。 4）本层信 息 ，给 出 本标准层板厚 、材料等级、层高。 5）截面显 示 ，查 看 本标准层梁、柱构件的布置及 截面尺寸、偏 心是否 正 确 。 6）换 标准层，进行下 一标准层的构件布置，尽 量 用复 制网格，以保 证 上下 层节 点 对 齐 。 4. “荷载输入”：定义梁间荷载；各层楼、屋面恒荷载；各层楼面、屋面活荷载； （1） 梁间荷载：输入各标准层梁间恒荷载（梁间活荷载为 0）。将各梁上部墙体及窗户的自重产生的恒荷载换算成线荷载加在梁上（注意计算时不用包括梁自重） （2） “梁间荷载”对梁承受的非板传来的荷载（如填充墙等）进行输入，注意...
