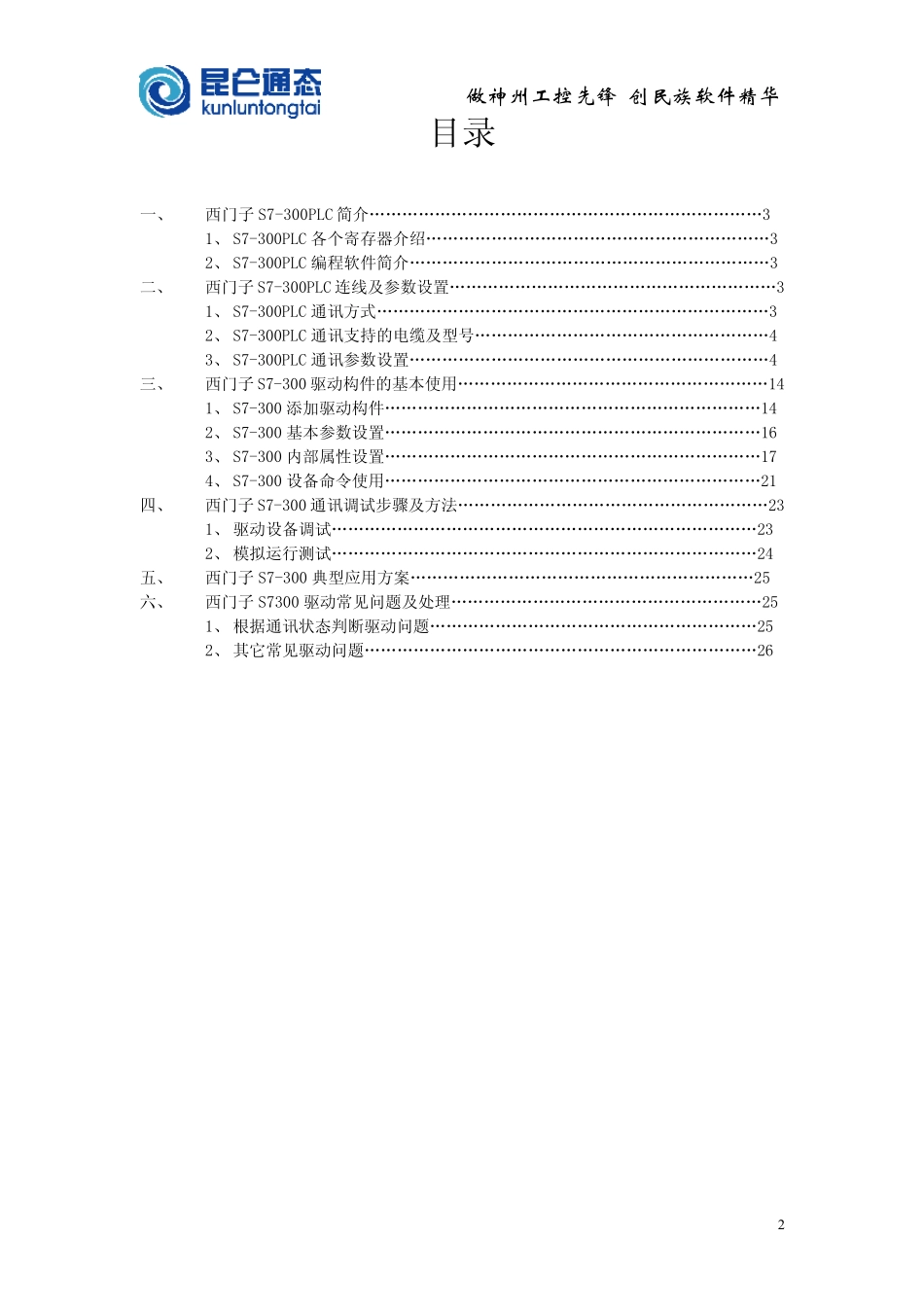

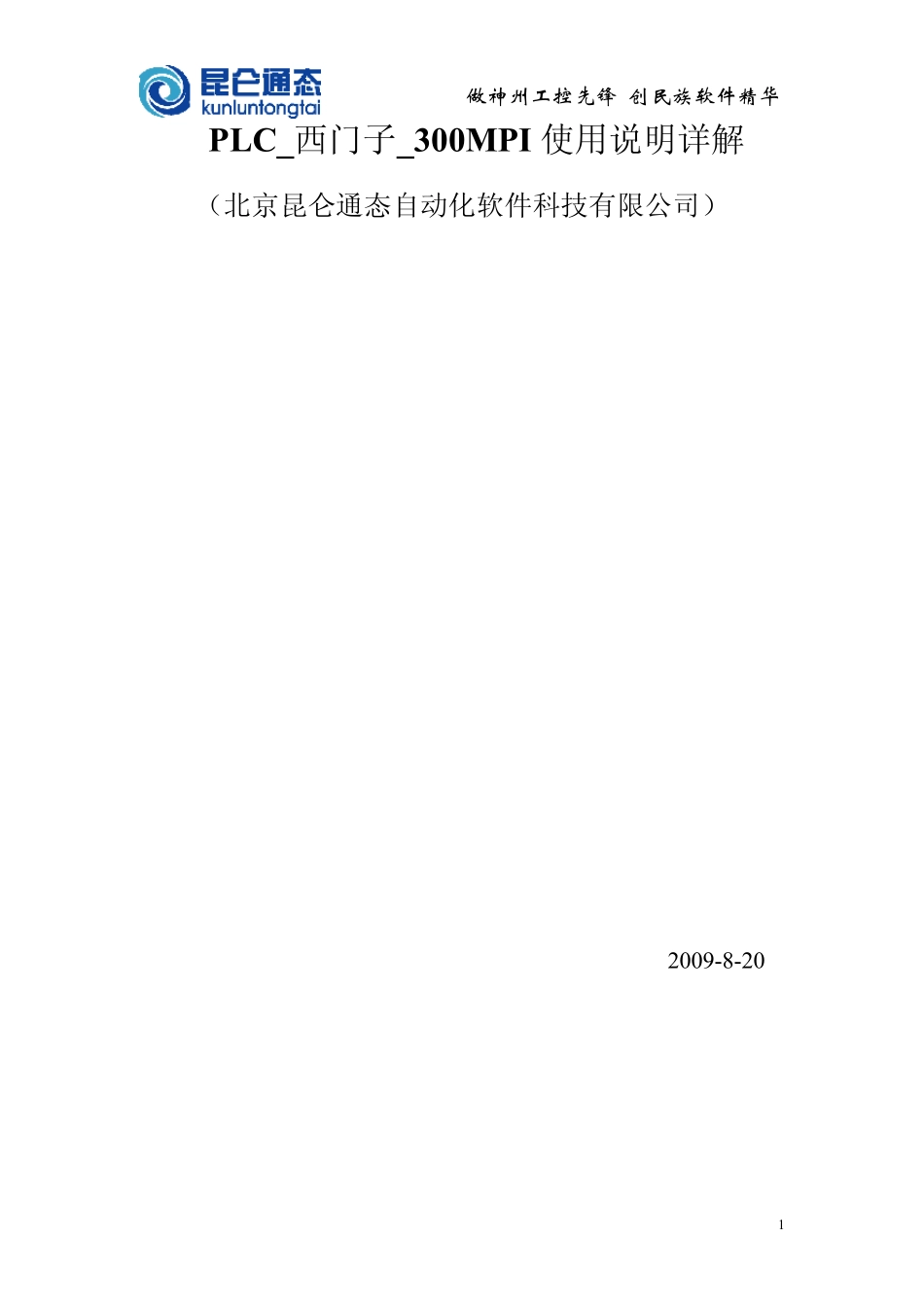

做 神 州 工 控 先 锋 创 民 族 软 件 精 华 1PLC_西门子_300MPI 使用说明详解 （北京昆仑通态自动化软件科技有限公司） 撰写日期：2 0 0 9 -8 -2 0 做 神 州 工 控 先 锋 创 民 族 软 件 精 华 2目录 一、 西门子S7-300PLC 简介………………………………………………………………3 1、 S7-300PLC 各个寄存器介绍………………………………………………………3 2、 S7-300PLC 编程软件简介…………………………………………………………3 二、 西门子S7-300PLC 连线及参数设置……………………………………………………3 1、 S7-300PLC 通讯方式………………………………………………………………3 2、 S7-300PLC 通讯支持的电缆及型号………………………………………………4 3、 S7-300PLC 通讯参数设置…………………………………………………………4 三、 西门子S7-300 驱动构件的基本使用…………………………………………………14 1、 S7-300 添加驱动构件……………………………………………………………14 2、 S7-300 基本参数设置……………………………………………………………16 3、 S7-300 内部属性设置……………………………………………………………17 4、 S7-300 设备命令使用……………………………………………………………21 四、 西门子S7-300 通讯调试步骤及方法…………………………………………………23 1、 驱动设备调试……………………………………………………………………23 2、 模拟运行测试……………………………………………………………………24 五、 西门子S7-300 典型应用方案………………………………………………………25 六、 西门子S7300 驱动常见问题及处理…………………………………………………25 1、 根据通讯状态判断驱动问题……………………………………………………25 2、 其它常见驱动问题………………………………………………………………26 做 神 州 工 控 先 锋 创 民 族 软 件 精 华 3一、西门子 S7-300PLC 简介 S7300 PLC功能是通过 I/O模块接收信息，然后通过预先设计的程序的计算和处理，发出设定好的指令给外部设备。它是由 CPU模块、I/O模块、内存、电源模块、底板或机架组成 1、S7-300PLC 各个寄存器介绍 ⑴输入继电器（I）：输入继电器是 PLC 中专门用来接收...
