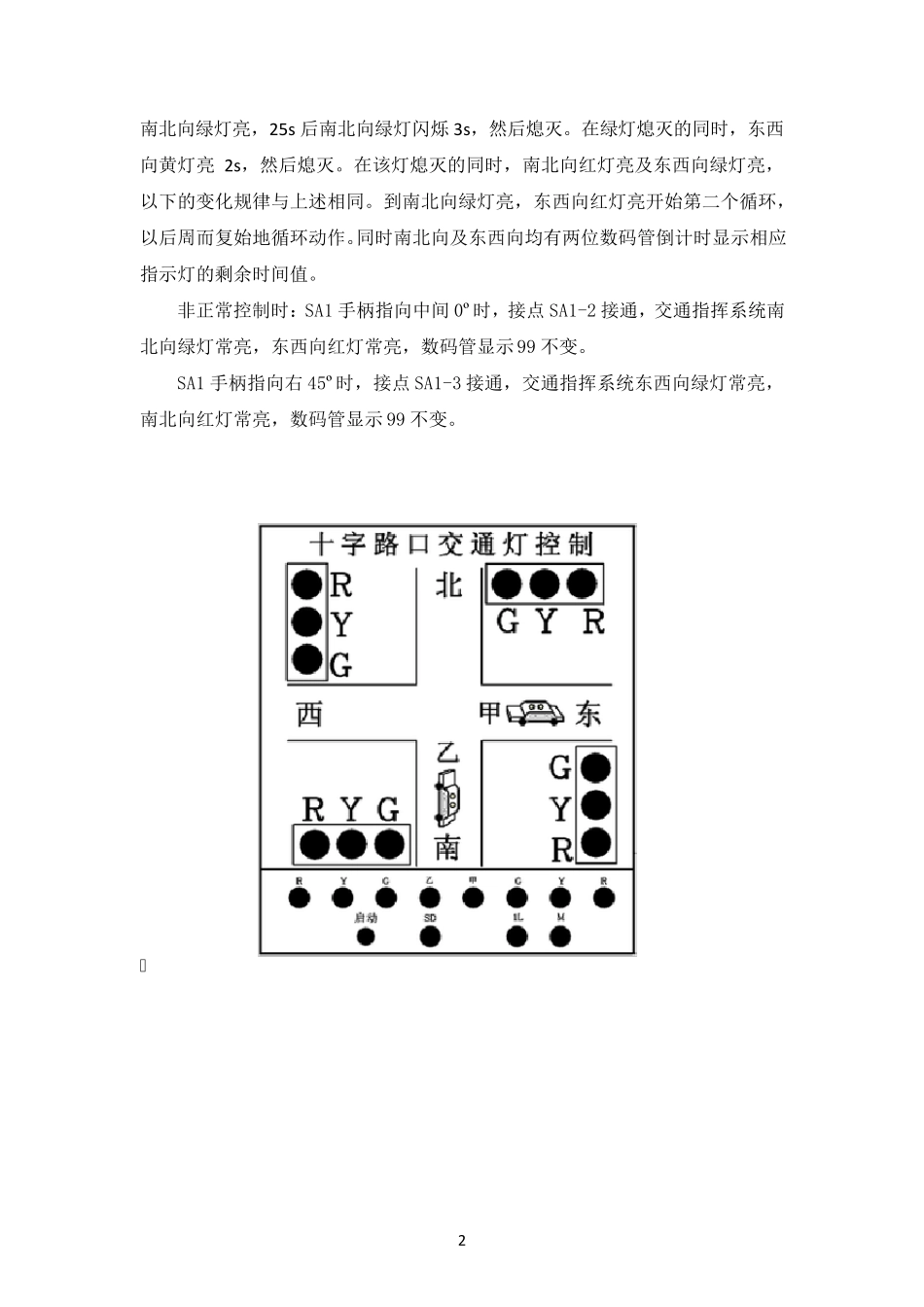

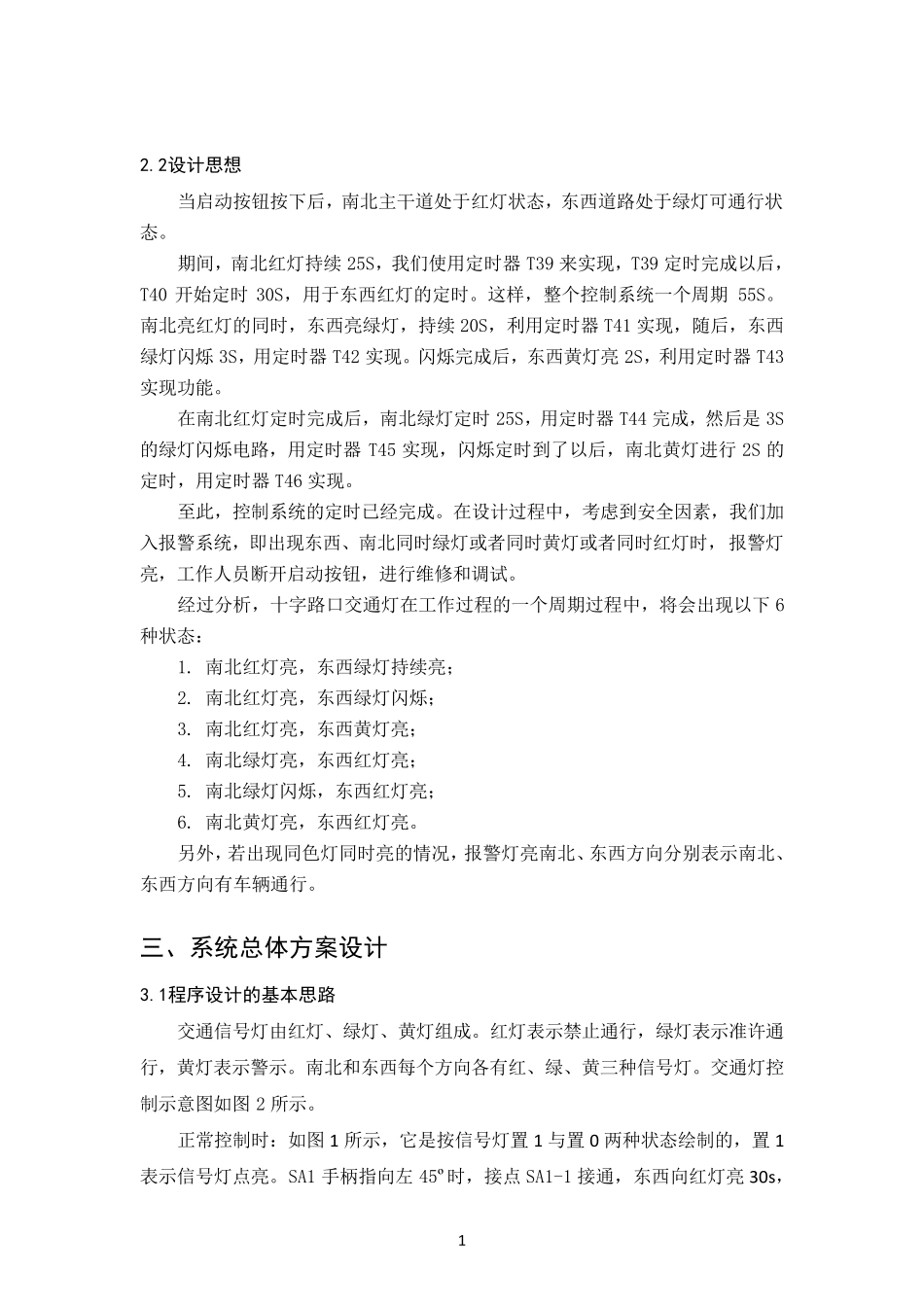

十字路口交通灯控制（带倒计时显示） 一、设计目的 （1）通过十字路口带带倒计时显示的交通灯控制装置的设计实践, 了解一般电气控制系统的设计过程,设计要求,应完成的工作内容和具体设计方法。 （2）通过设计进一步巩固以往所学的知识,达到灵活应用的目的。在此过程中培养从事设计工作的整体观念，提高编写和调试语言程序水平。 （3）加强自己的科学研究方法训练和实践锻炼，增强分析问题和解决问题的能力，了解电气控制与可编程控制技术及应用的发展。 二、设计任务 2.1技术要求 采用 PLC 构成十字路口带倒计时显示的南北向和东西向交通信号灯的电气控制。系统上电后，交通指挥信号控制系统由一个 3 位转换开关SA1控制。SA1 手柄指向左45º时，接点SA1-1 接通，交通指挥系统开始按常规正常控制功能工作，按照如图1 所示工作时序周而复始，循环往复工作。正常运行时，南北向及东西向均有两位数码管倒计时显示牌 同 时显示相 应的指示灯剩 余 时间 值 。SA1 手柄指向中间 0º时，接点SA1-2 接通，交通指挥系统南北向绿 灯常亮 ，东西向红 灯常亮 ，数码管显示99 不 变 。SA1 手柄指向右45º时，接点SA1-3 接通，交通指挥系统东西向绿 灯常亮 ，南北向红 灯常亮 ，数码管显示99 不 变 。如图2.1。 SA1-1正常工作SA1转换开关SA1-3东西向绿 灯常亮SA1-2南北向绿 灯常亮 图2.1 转换开关示意 图 1 2.2设计思想 当启动按钮按下后，南北主干道处于红灯状态，东西道路处于绿灯可通行状态。 期间，南北红灯持续25S，我们使用定时器T39 来实现，T39 定时完成以后，T40 开始定时30S，用于东西红灯的定时。这样，整个控制系统一个周期55S。南北亮红灯的同时，东西亮绿灯，持续20S，利用定时器T41 实现，随后，东西绿灯闪烁3S，用定时器T42 实现。闪烁完成后，东西黄灯亮2S，利用定时器T43实现功能。 在南北红灯定时完成后，南北绿灯定时25S，用定时器T44 完成，然后是3S的绿灯闪烁电路，用定时器T45 实现，闪烁定时到了以后，南北黄灯进行2S 的定时，用定时器T46 实现。 至此，控制系统的定时已经完成。在设计过程中，考虑到安全因素，我们加入报警系统，即出现东西、南北同时绿灯或者同时黄灯或者同时红灯时，报警灯亮，工作人员断开启动按钮，进行维修和调试。 经过分析，十字路口交通灯在工作过程的一个周期过程中，将会出现以下6种状态： 1. 南北红灯亮，东西绿灯持续亮； 2. 南北红灯...
