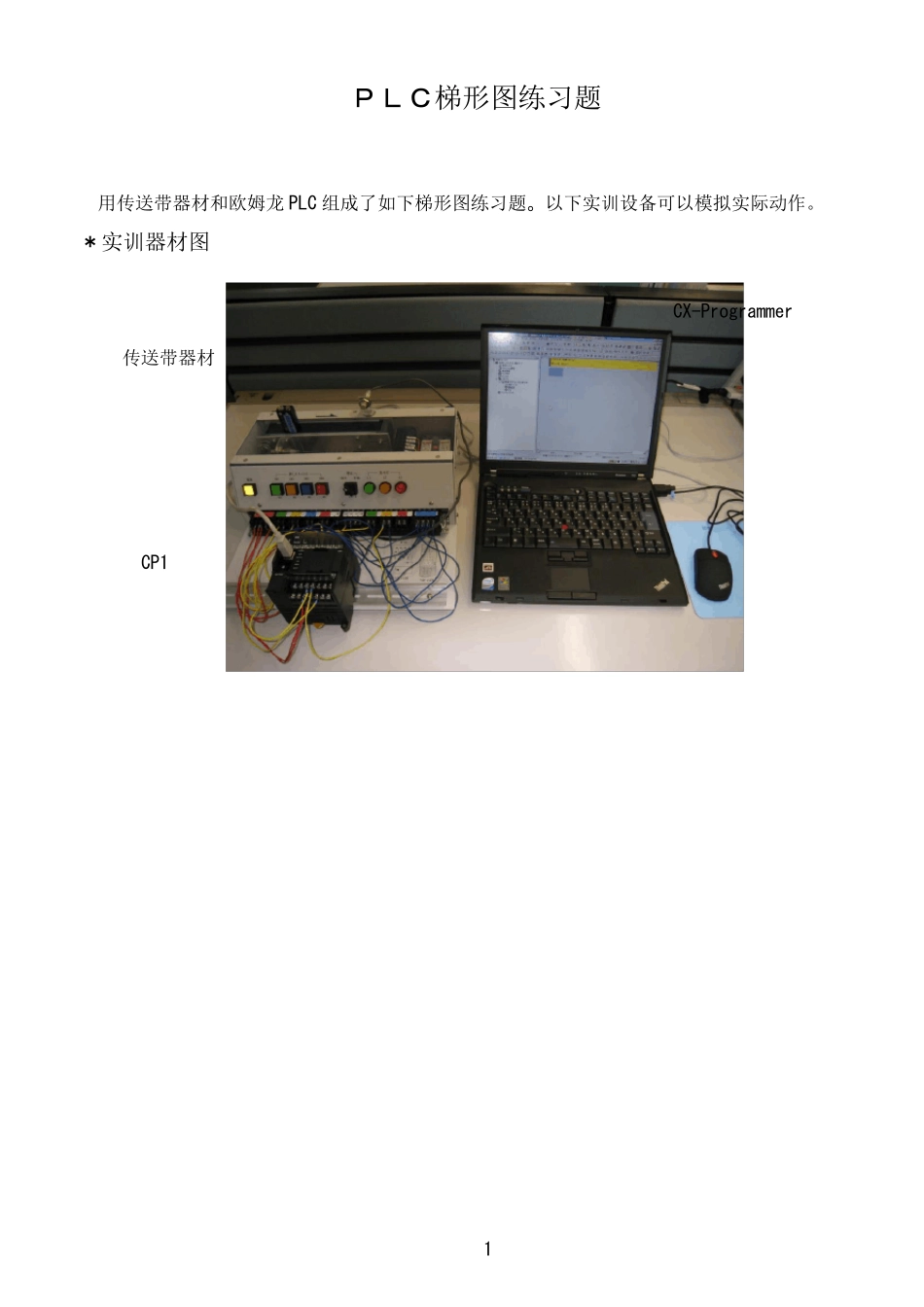

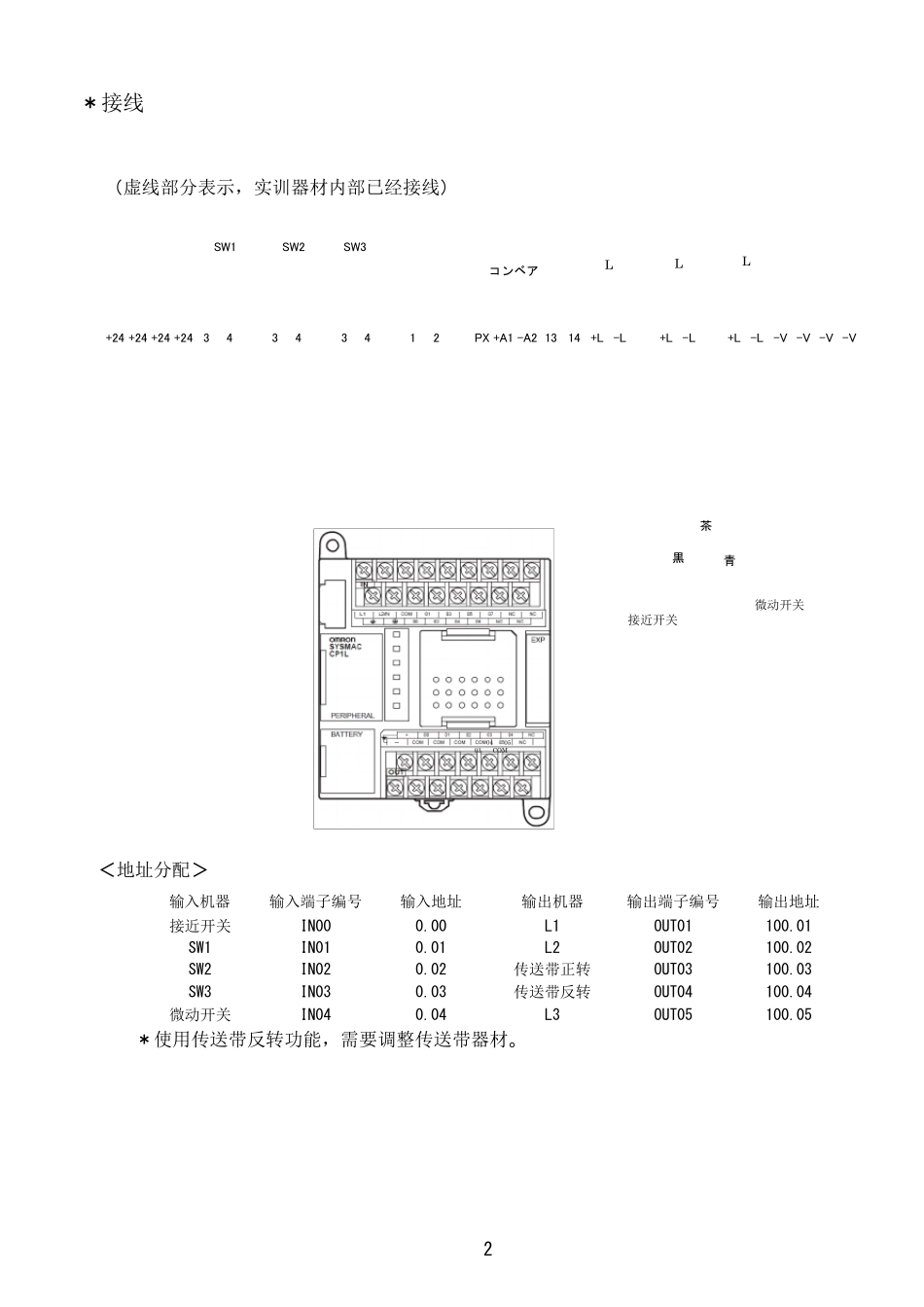

1 ＰＬＣ梯形图练习题 用传送带器材和欧姆龙PLC 组成了如下梯形图练习题。以下实训设备可以模拟实际动作。 ＊实训器材图 传送带器材 CP1 CX-Programmer 2 +24 +L SW1 SW2 +24 +24 +24 3 4 3 4 3 4 PX +A1 -A2 1 2 13 14 -L +L -L +L -L -V -V -V -V L 青 茶 黒 SW3 L L 接近开关 微动开关 ＊接线 ＜地址分配＞ 输入机器 输入端子编号 输入地址 输出机器 输出端子编号 输出地址 接近开关 IN00 0.00 L1 OUT01 100.01 SW1 IN01 0.01 L2 OUT02 100.02 SW2 IN02 0.02 传送带正转 OUT03 100.03 SW3 IN03 0.03 传送带反转 OUT04 100.04 微动开关 IN04 0.04 L3 OUT05 100.05 ＊使用传送带反转功能，需要调整传送带器材。 04 05 COM 03 コンベア （虚线部分表示，实训器材内部已经接线） 3 问题１ 单脉冲回路 不论SW1 的按压时间长短，指示灯L1 亮灯2 秒。 SW1 0.01 L1 100.01 问题２ 信号灯 信号灯的动作。 用SW1 启动信号灯。 緑５秒⇒黄３秒⇒赤 5 秒⇒緑５秒・・・・顺序亮灯。 用SW2 停止信号灯。 问题３ 闪烁回路 如公园的喷水、报警器的点灭，按一定时间间隔内反复 ON、OFF 动作。 按SW1 指示灯L1 灭灯1 秒、亮灯2 秒，反复此动作。用SW2 灭灯。 SW1 0.01 SW2 0.02 L1 100.01 1 秒 1 秒・・・・・・・・・・ 2 秒 2 秒・・・・・・・・ 4 问题４ 顺序起动回路 同时启动大容量电机时，需要很大的起动电流。降电压导致电源线路的不稳定。这样的场合，在一定时间间隔按顺序起动。 有些生产线是由多个传送带来组成的。并且每个传送带上均有工件时，先启动后工序，避免传送带之间的工件相互挤压。另外，从前工序开始传送工件时，为省电从前工序开始依次停止。 按起动开关，传动带１ ON，3 秒后传送带２ ON，再3 秒后传送带３ ON。（从后工序开始起动） 按SW2，传送带３ OFF，2 秒后传送带２ OFF，再2 秒后传动带１ OFF。（从前工序开始停止） 传送带２、３，用显示灯 L2、L3 代替。 机器名 器材上的显示等 地址 起动SW SW1 0.01 停止SW SW2 0.02 传送带１ A1、A2 端子（右方向） 100.03 传送带２ L2（用显示器代替） 100.02 传送带３ L3（用显示器代替） 100.05 进行方向 传送带３ 传送带２ 传送带１ 5 问题５ 车库门的开/关 ①车库门前，车灯在5 秒内点灭3...
