Proe5.0曲面设计基本命令VIP免费

Proe5.0曲面设计基本命令_第1页
1/38
Proe5.0曲面设计基本命令_第2页
2/38
Proe5.0曲面设计基本命令_第3页
3/38

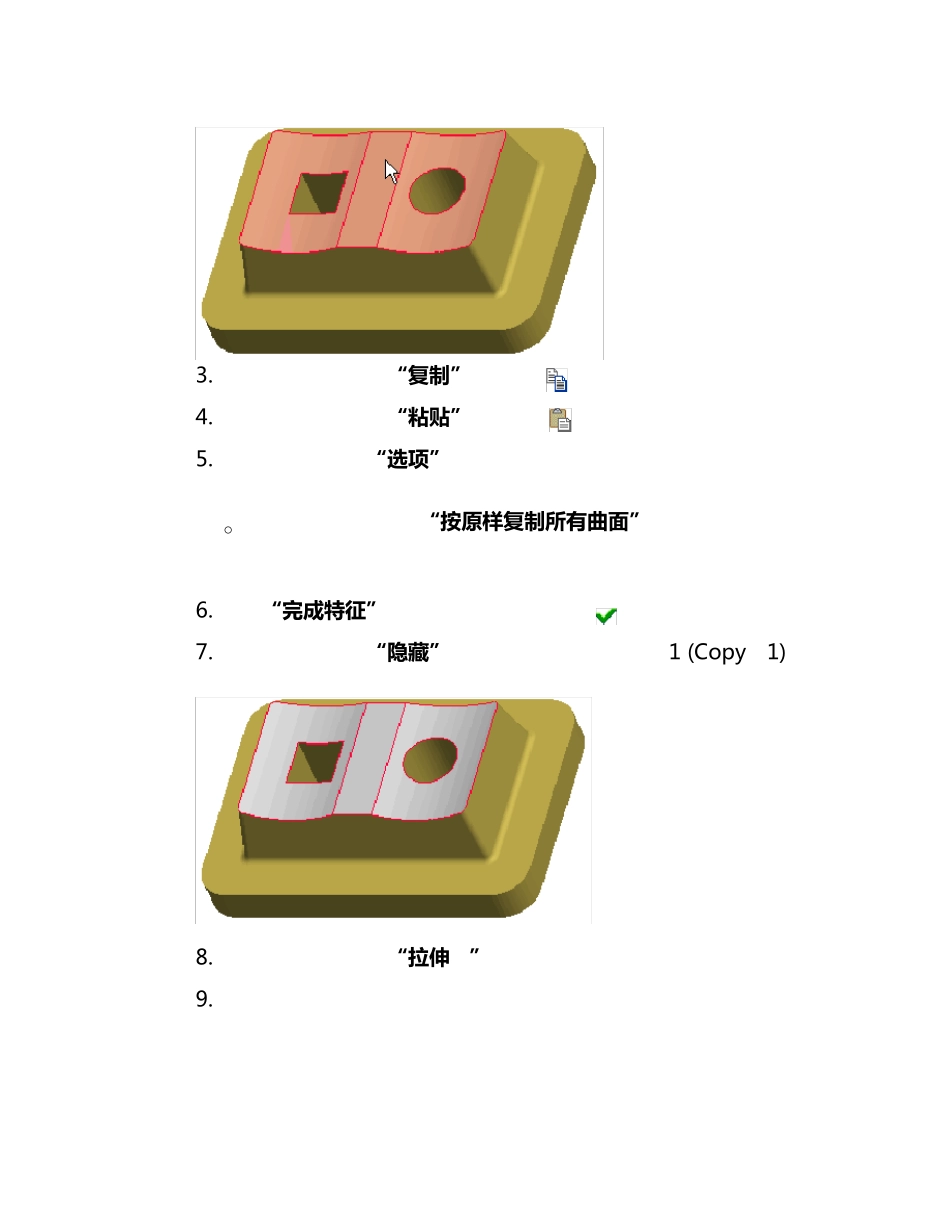

曲 面 设 计 基 本 命 令 Copy_Extend_Offset_Merge_Rotate_Transformations_Thicken_Solidify 复 制 、 延 伸 、 偏 移 、 合 并 、 旋 转 、 平 移 、 加 厚 、 实 体 化 复 制 和 粘 贴 一 起 用 , 可 以 捕 获 曲 面 。 延 伸 一 条 线 可 以 扩 大 曲 面 偏 移 曲 面 可 以 扩 大 实 体 曲 面 合 并 (Intersect)中 相 交 选 项 可 以 通 过 箭 头 改 变 方 向 获 得 需 要 曲面 , 连 接 (Join)选 项 可 以 连 接 曲 面 。 旋 转 和 平 移 是 重 新 定 位 曲 面 加 厚 给 曲 面 添 加 厚 度 实 体 化 将 封 闭 曲 面 变 成 实 体 任 务 1. 在 零 件 模 型 中 复 制 和 粘 贴 曲 面 。 Copy 1. 在模型树中,选取“拉伸 3”(Extrude 3)。 2. 查询选取整个顶部曲面。 3. 在主工具栏中单击“复制”(Copy) 。 4. 在主工具栏中单击“粘贴”(Paste) 。 5. 在操控板中选取“选项”(Options) 选项卡。 o 如有必要,可选取“按原样复制所有曲面”(Copy all surfaces as is)。 6. 单击“完成特征”(Complete Feature) 。 7. 右键单击并选取“隐藏”(Hide) 以隐藏“复制 1”(Copy 1)。 8. 在模型树中,选取“拉伸 3”(Extrude 3)。 9. 查询选取整个顶部曲面。 10. 单击“编辑”(Edit) > “复制”(Copy)。 11. 单击“编辑”(Edit) > “粘贴”(Paste)。 12. 按住 CTRL 键选取中心矩形来将其排除。 13. 单击“完成特征”(Complete Feature) 。 14. 右键单击并选取“隐藏”(Hide) 以隐藏“复制 2”(Copy 2)。 15. 在模型树中,选取“拉伸 3”(Extrude 3)。 16. 查询选取整个顶部曲面。 17. 按 CTRL + C 复制。 18. 按 CTRL + V 粘贴。 19. 选取“选项”(Options) 选项卡。 o 选取“排除曲面并填充孔”(Exclude surfaces and Fill holes)。 o 按住 CTRL 键并选取方形切削与圆孔的边。 20. 单击“完成特征”(Complete Feature) 。 21. 右键单击并选取“隐藏”(Hide) 以隐藏“复制 3”(Copy 3)。 22. 在模型树中,右键单击“投影 1”(Project 1) 并选取“取消隐藏”(Unhide)。 23. 在模型树中,选取“拉伸 3”(Extrude 3)。 24. 查询选取整个顶部曲面。 25. 按 CTRL + C ...
