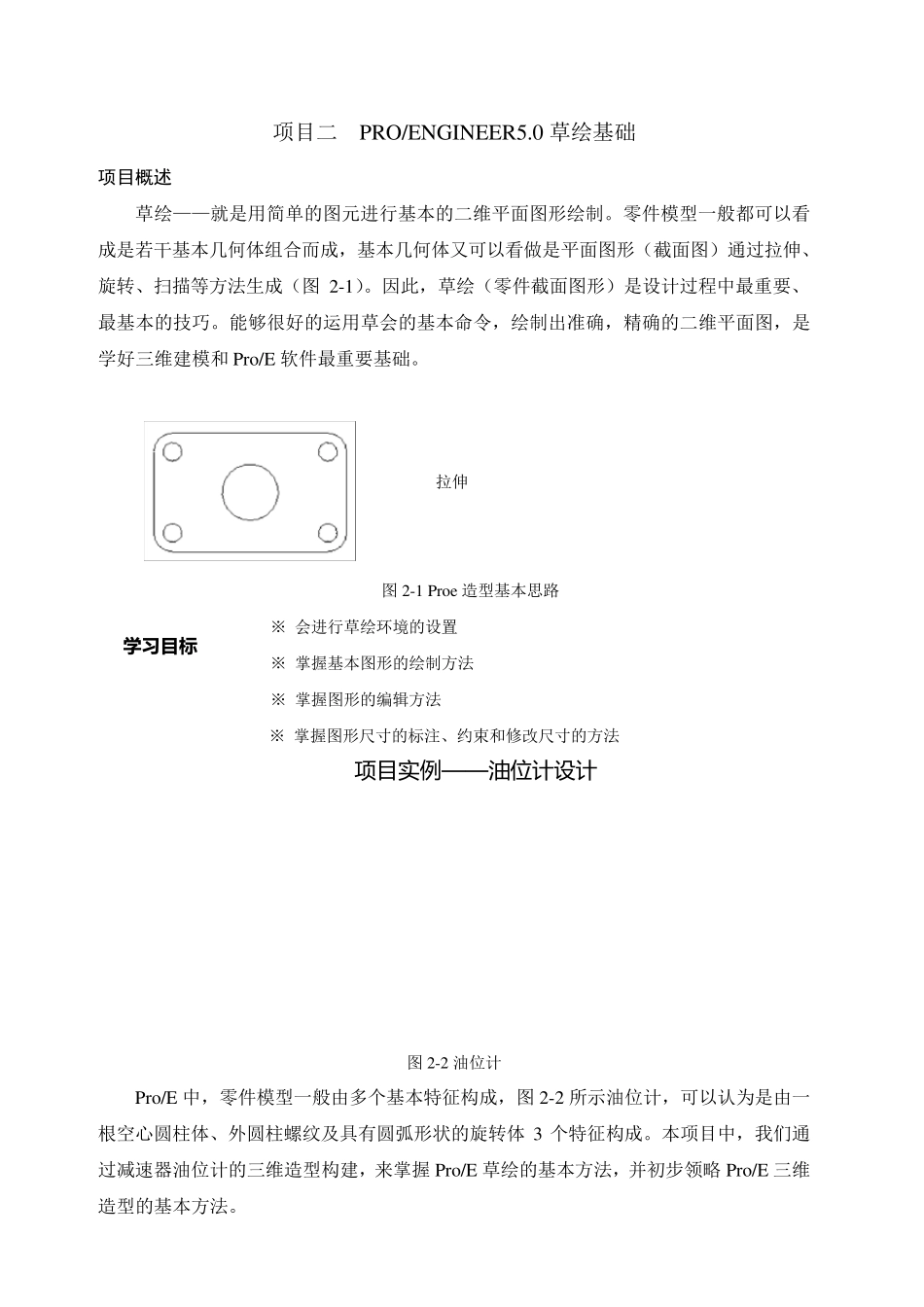

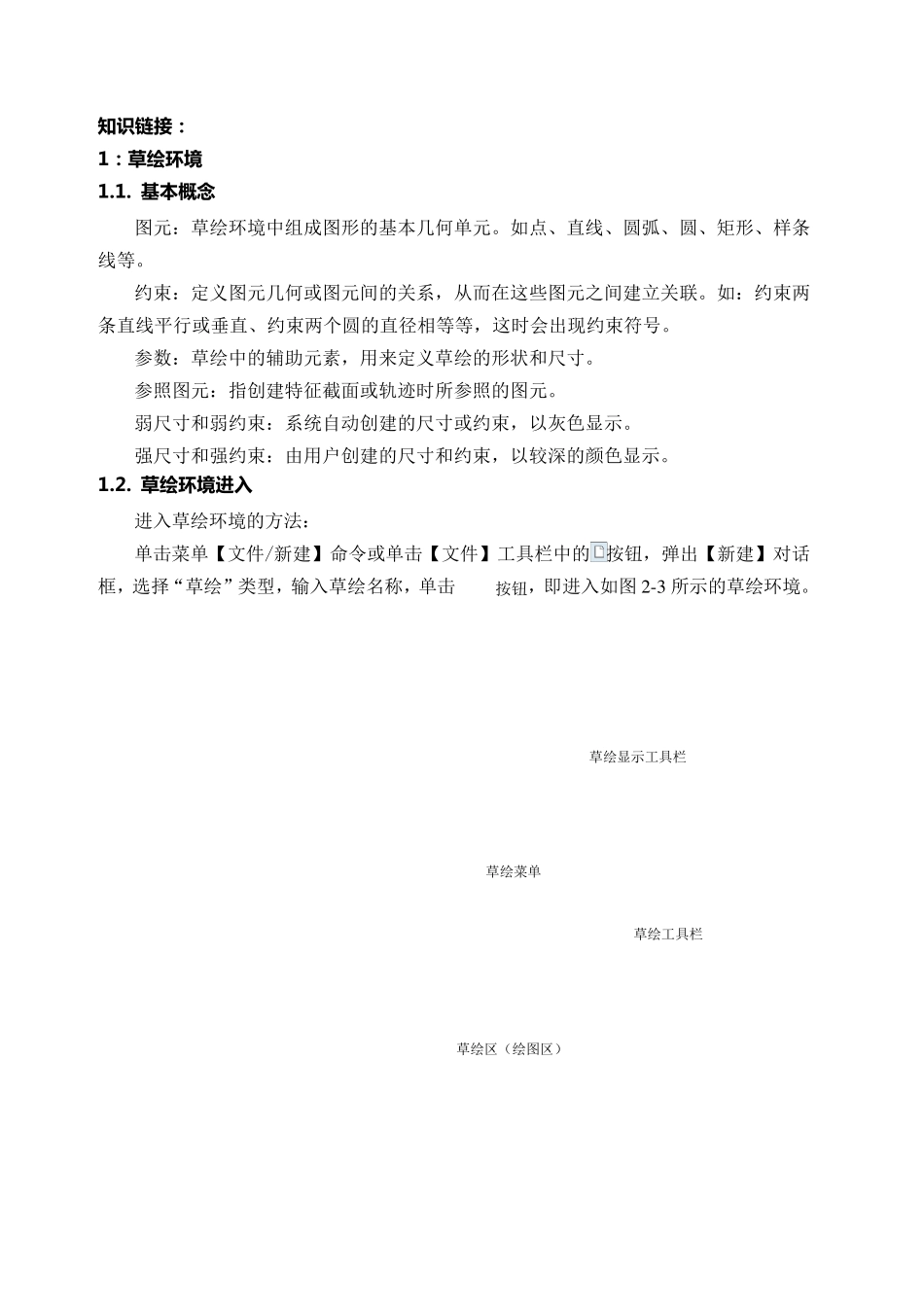

项目二 PRO/ENGINEER5.0 草绘基础 项目概述 草绘——就是用简单的图元进行基本的二维平面图形绘制。零件模型一般都可以看成是若干基本几何体组合而成，基本几何体又可以看做是平面图形（截面图）通过拉伸、旋转、扫描等方法生成（图 2-1）。因此，草绘（零件截面图形）是设计过程中最重要、最基本的技巧。能够很好的运用草会的基本命令，绘制出准确，精确的二维平面图，是学好三维建模和 Pro/E 软件最重要基础。 图 2-1 Proe 造型基本思路 ※ 会进行草绘环境的设置 ※ 掌握基本图形的绘制方法 ※ 掌握图形的编辑方法 ※ 掌握图形尺寸的标注、约束和修改尺寸的方法 项 目 实 例 ——油 位计设计 图 2-2 油位计 Pro/E 中，零件模型一般由多个基本特征构成，图 2-2 所示油位计，可以认为是由一根空心圆柱体、外圆柱螺纹及具有圆弧形状的旋转体 3 个特征构成。本项目中，我们通过减速器油位计的三维造型构建，来掌握 Pro/E 草绘的基本方法，并初步领略 Pro/E 三维造型的基本方法。 学 习目标 拉伸 知 识 链 接 ： 1： 草 绘 环 境 1.1. 基 本 概 念 图元：草绘环境中组成图形的基本几何单元。如点、直线、圆弧、圆、矩形、样条线等。 约束：定义图元几何或图元间的关系，从而在这些图元之间建立关联。如：约束两条直线平行或垂直、约束两个圆的直径相等等，这时会出现约束符号。 参数：草绘中的辅助元素，用来定义草绘的形状和尺寸。 参照图元：指创建特征截面或轨迹时所参照的图元。 弱尺寸和弱约束：系统自动创建的尺寸或约束，以灰色显示。 强尺寸和强约束：由用户创建的尺寸和约束，以较深的颜色显示。 1.2. 草 绘 环 境 进 入 进入草绘环境的方法： 单击菜单【文件/新建】命令或单击【文件】工具栏中的按钮，弹出【新建】对话框，选择“草绘”类型，输入草绘名称，单击按钮，即进入如图2 -3 所示的草绘环境。 草绘显示工具栏 草绘工具栏 草绘区（绘图区） 草绘菜单 图2 -3 草绘环境 1.3.草 绘 环 境设置 单击菜单【工具/环境】命令，弹出如图2 -4 所示的【草绘环境】对话框，可以对草绘环境的设置进行更改。 图2 -4 【草绘环境】对话框 1.4.草 绘 选项设置 图2-5 【草绘器首选项】对话框 单击菜单栏【草绘/选项】命令，系统弹出如图2-5 所示的【草绘器首选项】对话框，可分别对草绘器杂项、约束、参数等进行设置。 2： 绘 图 工 具 Pro/...
