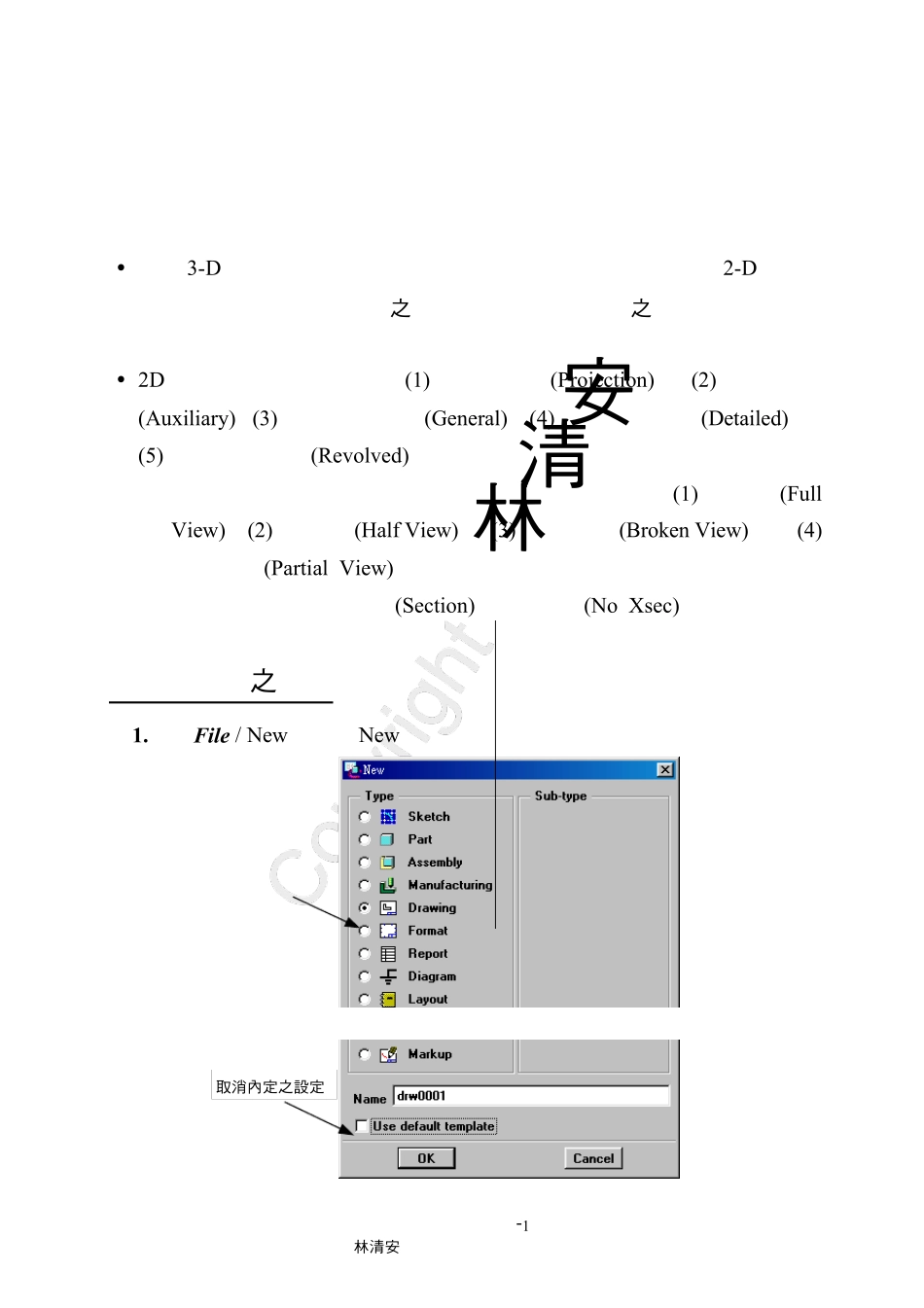

第三部分 工程图制作简介 ：清林安工程图制作简介 基本概念  完成 3-D 零件或组立件后，便可利用零件或组立件来产生各种 2-D 工程图 − 工程图与零件或组立件之间相互关联，任何其中之一有更改，另一个亦自动更改  2D 工 程 图主 要的 类 型： (1) 投 影视 图 (Projection) 、 (2) 辅助 视图 (Auxiliary)、(3) 三维参考视图 (General) 、(4) 细部放大视图 (Detailed) 及 (5) 旋转剖面视图 (Revolved) − 投影视图、辅助视图及三维视图又有下列四种类型：(1) 全视图 (Full View)、(2) 半视图 (Half View) 、(3) 断裂视图 (Broken View) 及 (4) 部份视图 (Partial View) − 各类型皆可制作为剖面 (Section) 或非剖面 (No Xsec) 视图 产生三视图之步骤 1 . 选 File / New，出现 New 对话框 取消內定之設定 工程图制作简介-1 本讲义由台湾科技大学林清安教授编着，若未征得作者同意，请勿自行翻印复制 ：林清安2. 出现 New Drawing 对话框 3. 选 Views → Add View 以加入一个视图 4. 选择欲产生工程图面之零件或组立件 5. 选择视图之种类：General│Full View│No Xsec│No Scale│Done − 产生第一个视图时，仅有 General ( 三维参考视图 ) 的选项可供选择，其后之视图则有下列五种选项： (1) Projection − 投影视图 (2) Auxiliary − 辅助视图 (3) General − 三维参考视图 (4) Detailed − 细部放大视图 (5) Revolve − 旋转剖面视图 工程图制作简介-2 本讲义由台湾科技大学林清安教授编着，若未征得作者同意，请勿自行翻印复制 ：林清安 6. 以左键定出视图位置，此时自动绘出三维视图 以左鍵定出視圖位置 7. 在 Orientation 选项下，将三维视图转换成正视图，选 Done 以完成正投影视图 工程图制作简介-3 本讲义由台湾科技大学林清安教授编着，若未征得作者同意，请勿自行翻印复制 ：林清安8. 重复 5 及 6 之动作，并指定视图之位置，以完成其它视图 以左鍵定出視圖位置 以左鍵定出視圖位置 (a) (b) 以左鍵定出視圖位置 (c) 9. 重在 DETAIL 指令选单下选 Show /Erase → Dimension → Show All 以将所有尺寸自动显示出来 工程图制作简介-4 本讲义由台湾科技大学林清安教授编着，若未征得作者同意，请勿自行翻印复制 ：林清安特徵 1Extruded protrusion：‧ 工程图范...
