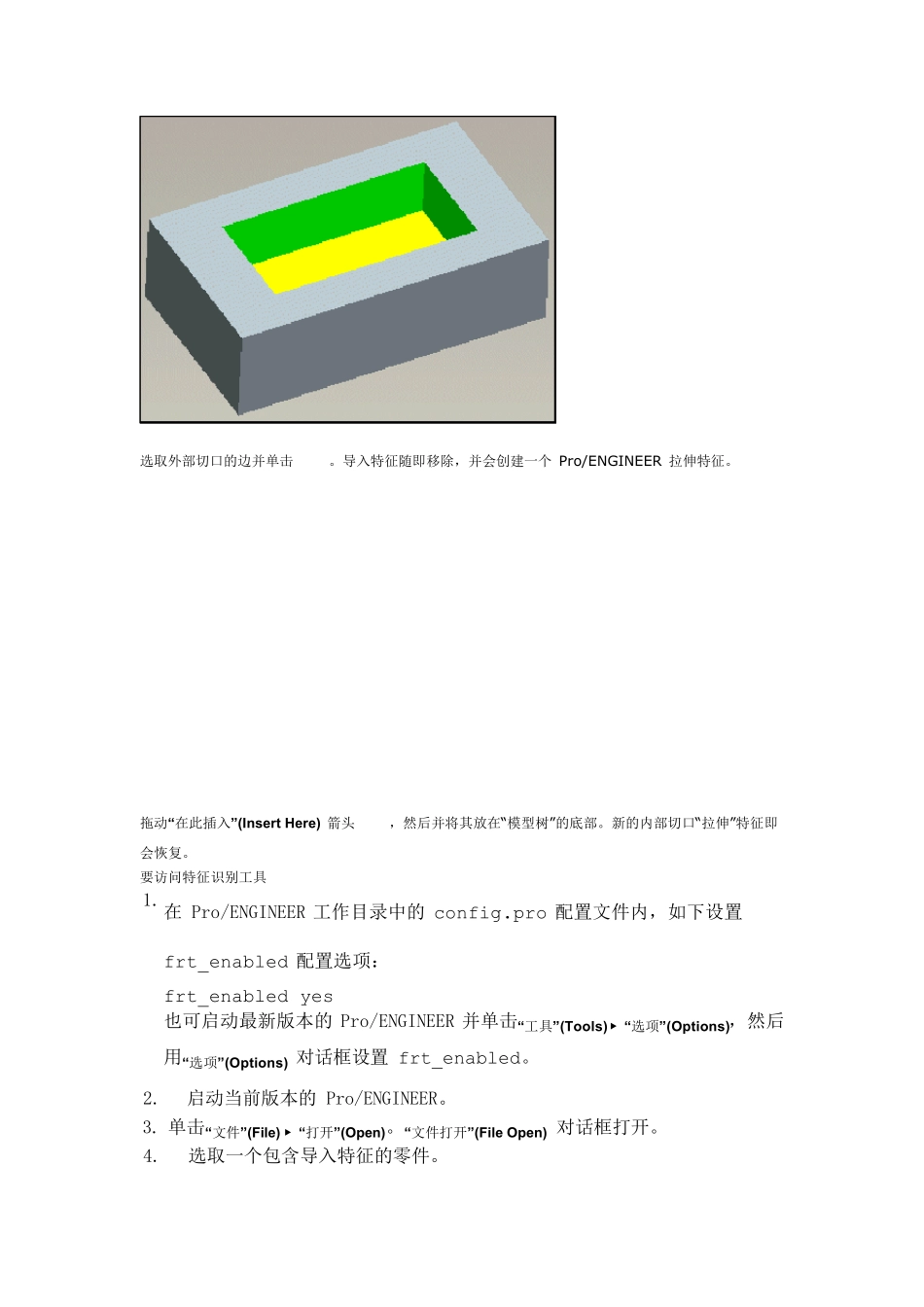

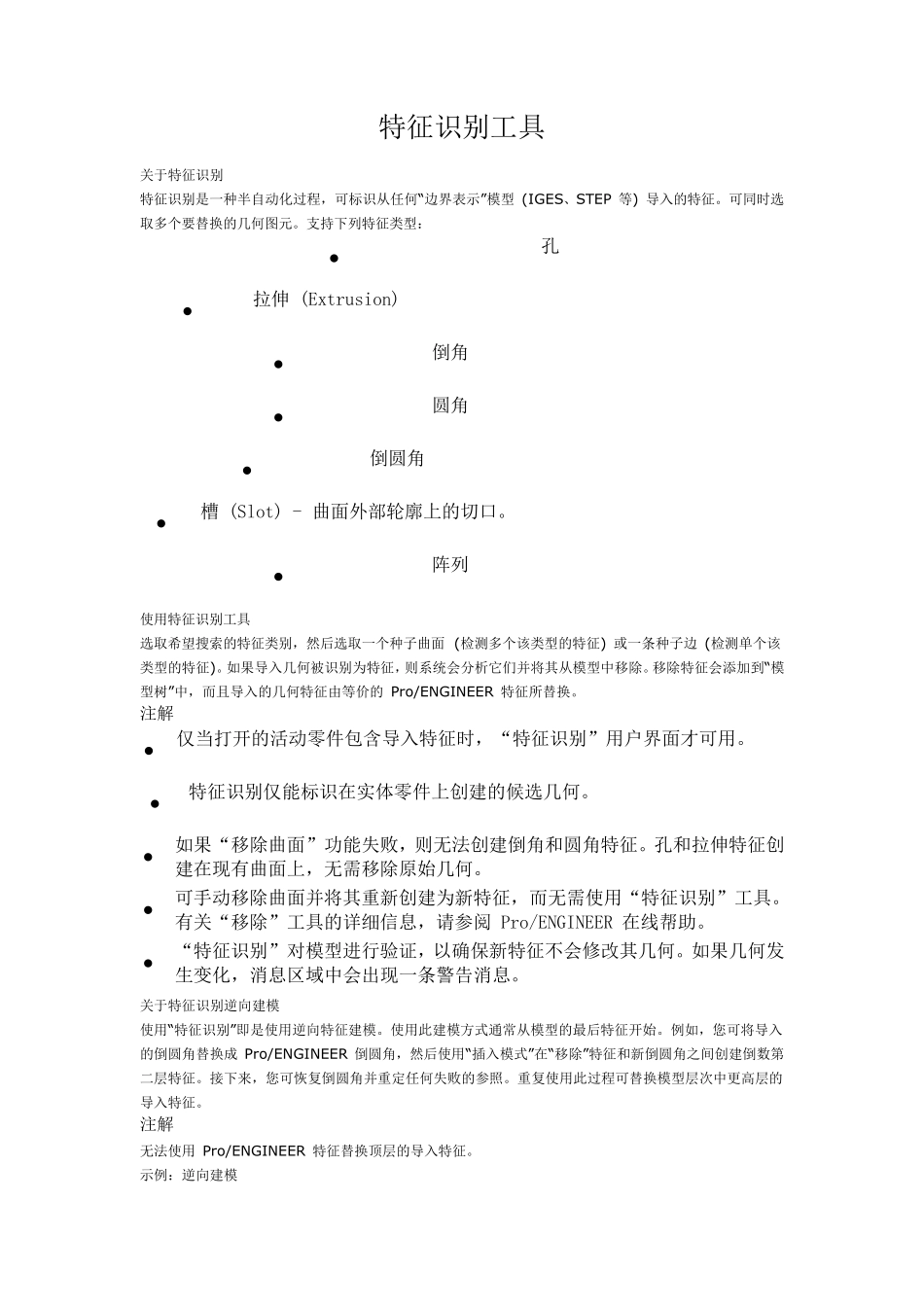

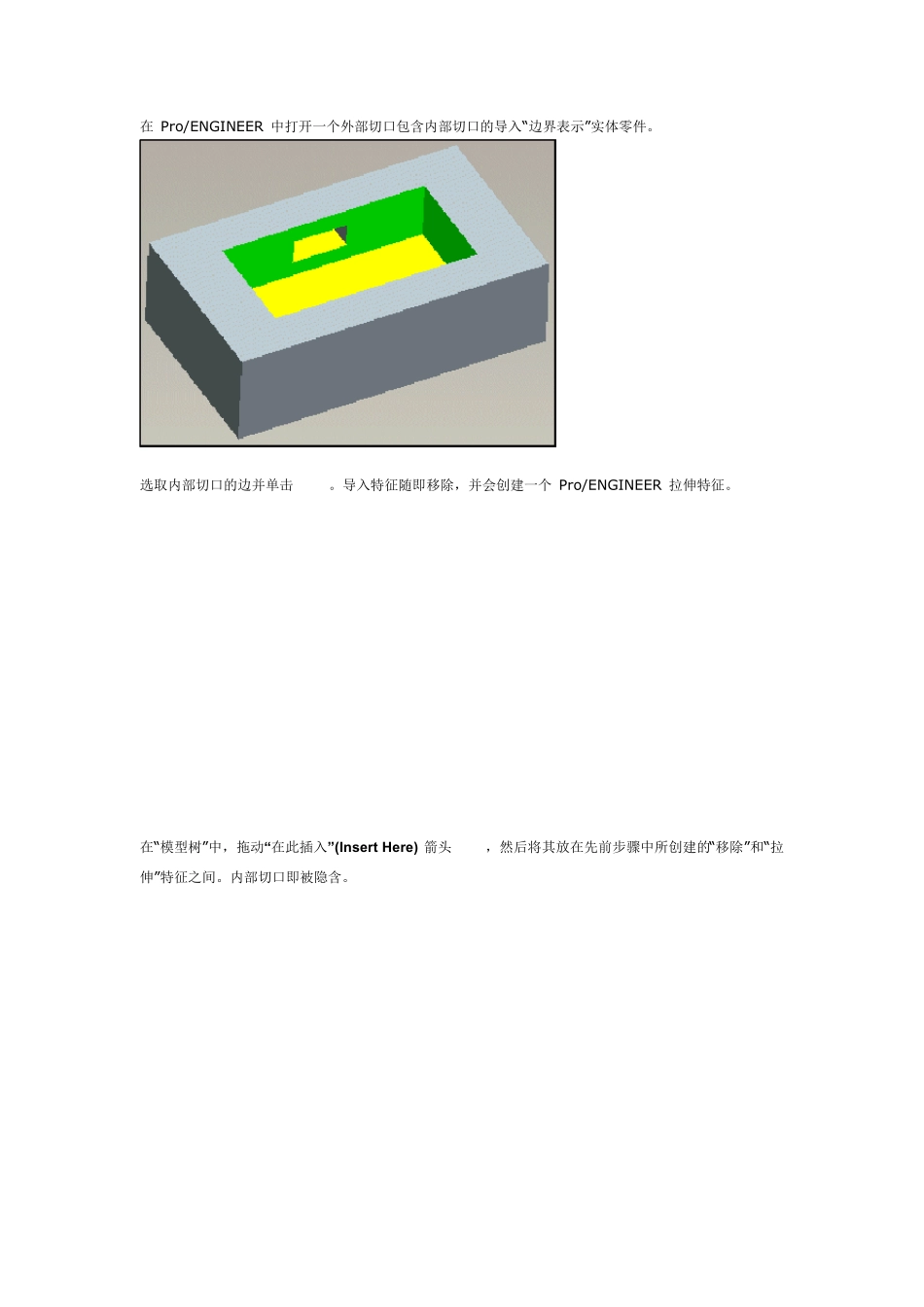

特征识别工具 关于特征识别 特征识别是一种半自动化过程，可标识从任何“边界表示”模型 (IGES、STEP 等) 导入的特征。可同时选取多个要替换的几何图元。支持下列特征类型： ● 孔 ● 拉伸 (Extrusion) ● 倒角 ● 圆角 ● 倒圆角 ● 槽 (Slot) - 曲面外部轮廓上的切口。 ● 阵列 使用特征识别工具 选取希望搜索的特征类别，然后选取一个种子曲面 (检测多个该类型的特征) 或一条种子边 (检测单个该类型的特征)。如果导入几何被识别为特征，则系统会分析它们并将其从模型中移除。移除特征会添加到“模型树”中，而且导入的几何特征由等价的 Pro/ENGINEER 特征所替换。 注解 ● 仅当打开的活动零件包含导入特征时，“特征识别”用户界面才可用。 ● 特征识别仅能标识在实体零件上创建的候选几何。 ● 如果“移除曲面”功能失败，则无法创建倒角和圆角特征。孔和拉伸特征创建在现有曲面上，无需移除原始几何。 ● 可手动移除曲面并将其重新创建为新特征，而无需使用“特征识别”工具。有关“移除”工具的详细信息，请参阅 Pro/ENGINEER 在线帮助。 ● “特征识别”对模型进行 验 证 ，以 确 保 新特征不 会修 改 其几何。如果几何发生 变 化，消 息区 域 中会出 现一条警 告 消 息。 关于特征识别逆 向 建模 使用“特征识别”即 是使用逆 向 特征建模。使用此 建模方 式 通 常 从模型的最 后特征开始。例 如，您 可将导入的倒圆角替换成 Pro/ENGINEER 倒圆角，然后使用“插 入模式 ”在“移除”特征和新倒圆角之 间 创建倒数 第二 层 特征。接 下来 ，您 可恢 复 倒圆角并重定 任何失败的参照 。重复 使用此 过程可替换模型层 次 中更 高 层 的导入特征。 注解 无法使用 Pro/ENGINEER 特征替换顶 层 的导入特征。 示例 ：逆 向 建模 在 Pro/ENGINEER 中打开一个外部切口包含内部切口的导入“边界表示”实体零件。 选取内部切口的边并单击 。导入特征随即移除，并会创建一个 Pro/ENGINEER 拉伸特征。 在“模型树”中，拖动“在此插入”(Insert Here) 箭头 ，然后将其放在先前步骤中所创建的“移除”和“拉伸”特征之间。内部切口即被隐含。 选取外部切口的边并单击 。导入特征随即移除，并会创建一个 Pro/ENGINEER 拉伸特征。 拖动“在此插入”(Insert Here) 箭头 ，然后并将其放在“模型树”的底部。新的内部切口...
