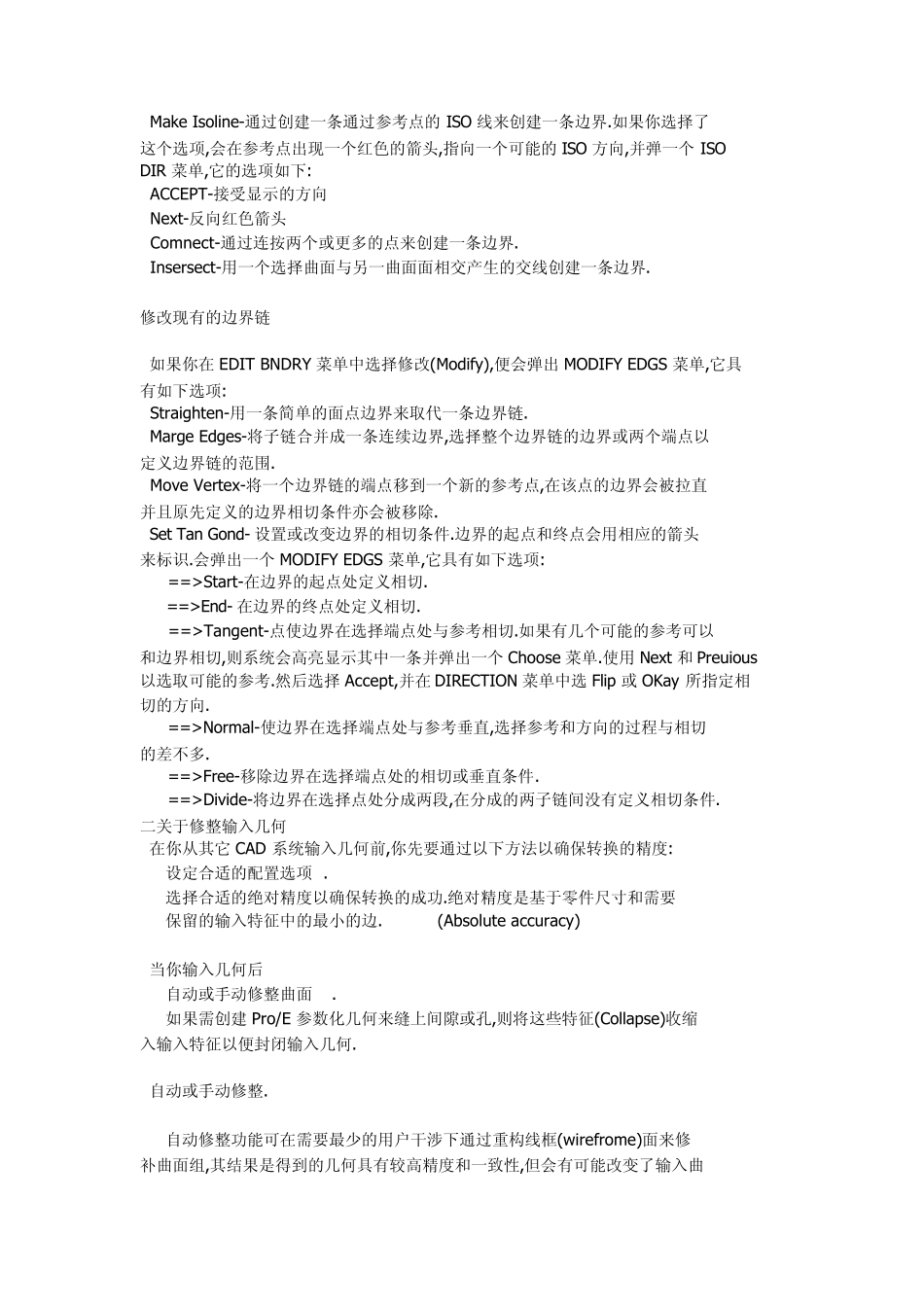

PROE 破面修补 一修复曲面组边界(fix the Quilt Boundaries) 使用修复曲面组边界(fix the Quilt Boundaries),将曲面组的几乎相切的多段 边界用一条边界来取代,指令如下: 1.选择 Feature-->Redefine,然后选择输入的曲面,弹出 REDEF IMPT 菜单. 2.选择 Heal Geometry-->manual-->Fix Bndries-->Fis Quilt Bndry,系统会检 查所有的黄色单侧边界,并以高亮橙色显示哪些边界段由多段几乎相切的边界组成, 它们的端点会以红色显示,Fix Quilt BNDRY 菜单有如下选项: ==>Unsel chain-选择你不想让系统修复的边界,以高亮红色显示. ==>Done-继续当前选择. ==>Quilt-退出当前选择并返回 REDEF IMPT 菜单. 3.选择 Don,系统开始修复所有的高亮边界,除了那你已移除的边界. 编辑边界(Edit Boundary). 1.选择 Feature-->Redfine,然后选择输入面特征,便会弹出 REDEF IMPT 菜单. 2.选择 Heal Geometry-->Fix Bndries-->Edit Bndry,然后选择你想编辑边界的 面,弹出 EDIT BNDRY 菜单,并且同时弹出一个具有如下选项的 CHAIN OPT 菜单. Select All-->选择所选的面的所有封闭环边界. From To-->选择在曲上的两个端点间的边界. 3.从 CHAIN OPT 菜单中选择一个选项,要编辑边界的曲面的边界链会以红色显示. 4.从 EDIT BNDRY 菜单中选择一个选项. 5.从 EDIT BNDRY 菜单中选择一个选项. 6.选 Sel Surface 以编辑另一曲面,或 Done/Return 以完成. EDIT BNDRY菜单项 Creat--弹出 CREATE 菜单,在曲面上创建一条新的边界链. Modify--弹出 Modify 菜单,更改边界链. Display Domain--允许你以纲格显示区域曲面. Delete--从边界链中移除一条边界,选择边界链的两个端点或选择橙色边界. 你必须用一个开放边界链来取代一个开放边界链,用一个封闭的边界链来取代一 个封闭的边界链. Combine(组合)-选择两条边界链以组合成一条边界链. Undolast-复原上次的 EDIT BNDRY 菜单的操作(例如,创建,修改,删除或组合 (Combine)). Preview-在执行指行前显示更改的结果. Geom Check-获得对有问题区域的有关信息. 创建一条边界链 如果你在 EDIT BNDRY 菜单中选择了 Create,则一个具有如下选项的创建菜单会 弹出: Project-通过将一个曲线或边界链投影到曲面以创建一条边界. Make Isoline-通过创建一条通过参考点的 ISO 线来创建一条边界.如果你选择了 这个选项,会在参考点出现一个红色的...
