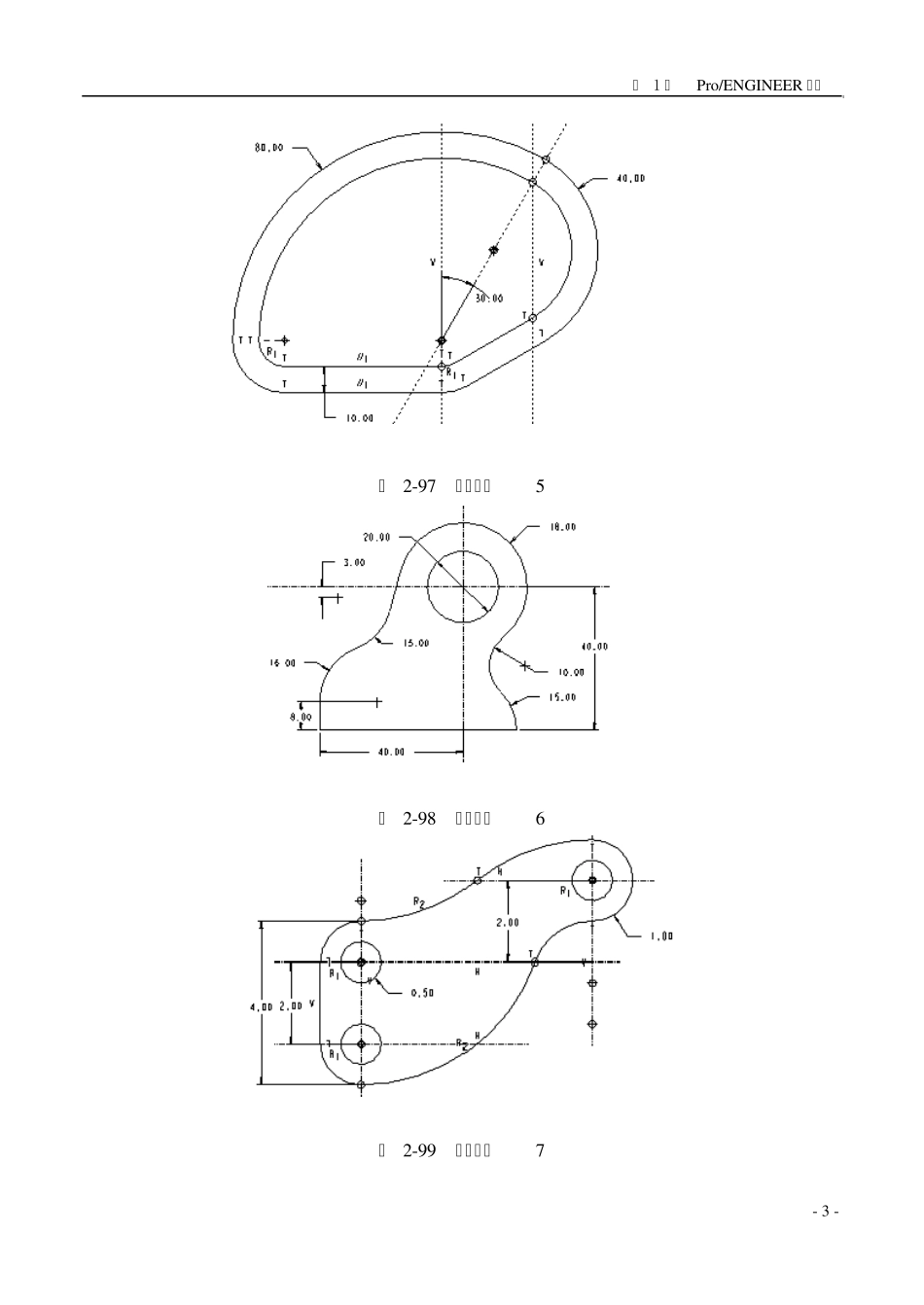

第 1 章 Pro/ENGINEER 基础 - 1 - 练习题 1. 试述Pro/E 软件有哪些主要特性？ 2. Pro/E w ildfire3.0 的用户界面由哪几部分组成？ 3. 新建Pro/E 文件时有哪几种文件类型？不同类型文件对应的扩展名有什么不同？ 4. 在 Pro/E 系统中保存文件，可采用哪几种方法？各方法之间有何区别？ 5. 试述Pro/E 系统中拭除（Erase）和删除（Delete）命令的功能区别。 第 1 章 Pro/ENGINEER 基础 - 2 - 练习题 1．绘制如图2-93~ 2.71 所示的截面。 图 2-93 草绘练习1 图 2-94 草绘练习2 图 2-95 草绘练习3 图 2-96 草绘练习4 第 1 章 Pro/ENGINEER 基础 - 3 - 图 2-97 草绘练习5 图 2-98 草绘练习6 图 2-99 草绘练习7 第 1 章 Pro/ENGINEER 基础 - 4 - 图 2-100 草绘练习8 图 2-101 草绘练习9 图 2-102 草绘练习10 第 1 章 Pro/ENGINEER 基础 - 5 - 练习题 1．何为草绘平面和参考平面？二者有何要求？ 2．在Pro/E 系统中，建立3D 拉伸或旋转实体特征的一般步骤有哪些？ 3．创建拉伸特征时，有哪几种深度定义形式？在应用上有何区别？ 4．混合特征包括哪三种类型，各有何特点？ 5．新建文件时如何设置模型的单位制？如果当前模型采用的是英寸单位制，如何将其改为公制单位制，有哪两种形式？ 6．建立扫描特征时，其属性的定义与扫描轨迹线间有何关系？属性选项【Add Inn Fcs】和【No Inn Fcs】、【 Merge Ends】和【Free Ends】各表示什么含义？ 7．利用拉伸、旋转、扫描和混合等方式，建立如图3-115～ 3.117 所示的零件。 图 3-115 建模练习1 图 3-116 建模练习2 第 1 章 Pro/ENGINEER 基础 - 6 - 图 3-117 建模练习3 8． 利用平行混合方式，绘制三个截面（两两相距60） 建立如图3-118 所示的变形棱锥体。 图 3-118 变形棱锥体 9．利用旋转和平行混合，建立如图3-119 所示的奔驰车标记。 图 3-119 奔驰车标记 第 1 章 Pro/ENGINEER 基础 - 7 - 练 习 题 1．常用的放置型特征有哪些？ 2．直孔、草绘孔及标准孔三种圆孔类型，在创建的原理、步骤与方法上有何异同？ 3．说明4 种倒角尺寸标注方式（ 44x d、 dx d、 d1x d2 和 Angxd）的各自含义与应用场合。 4．建立如图4-102～ 4-107 所示的零件。 图 4-102 建模练习1 图 4-103 建模练习2 第 1 章 Pro/ENGINEER 基础 - 8 -...
