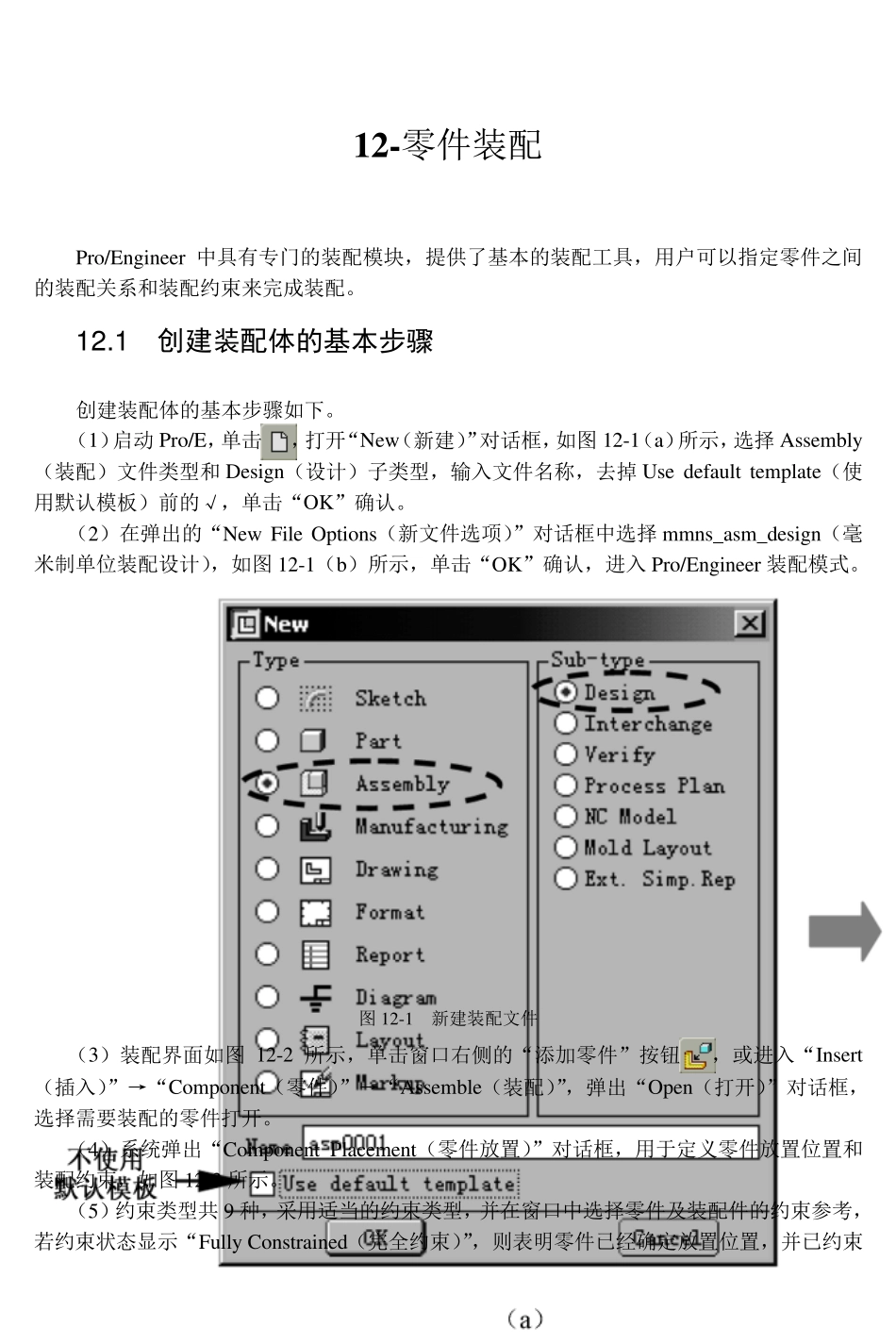

proe装配_第1页
1/12

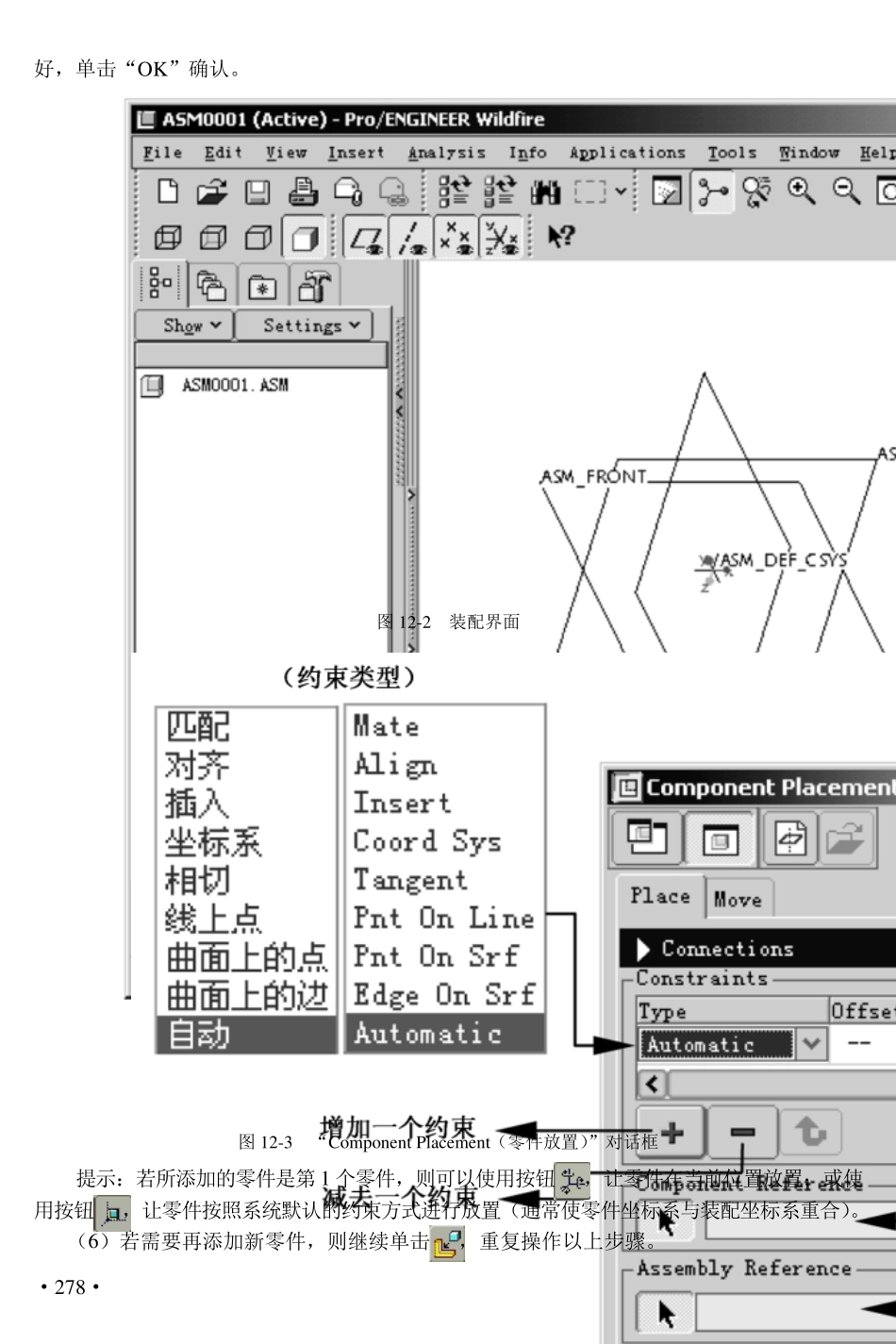

proe装配_第2页
2/12

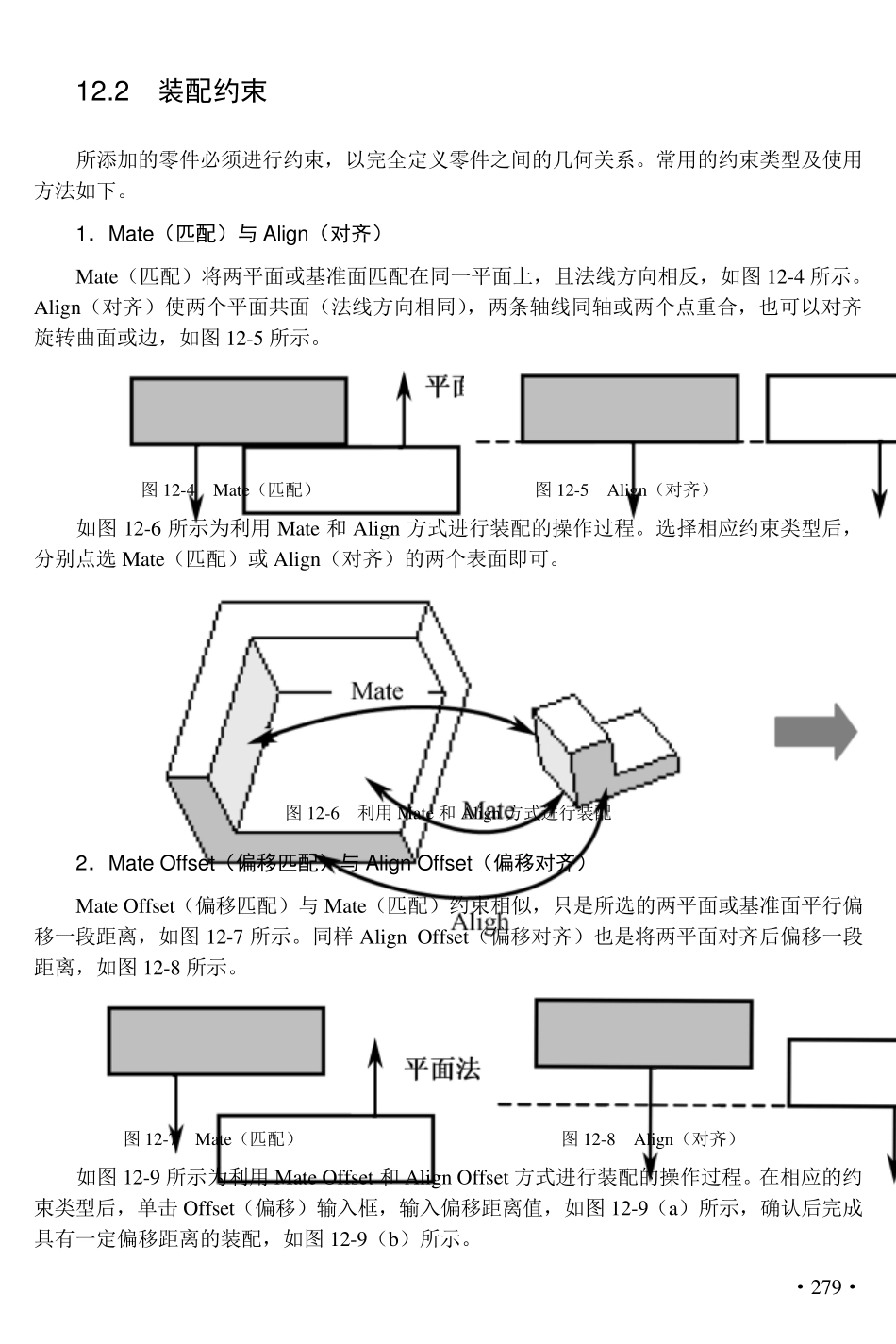

proe装配_第3页
3/12
·277· 1 2 -零件装配 Pro/Engineer 中具有专门的装配模块,提供了基本的装配工具,用户可以指定零件之间的装配关系和装配约束来完成装配。 1 2 .1 创建装配体的基本步骤 创建装配体的基本步骤如下。 (1)启动 Pro/E,单击,打开“New(新建)”对话框,如图 12-1(a)所示,选择 Assembly(装配)文件类型和 Design(设计)子类型,输入文件名称,去掉 Use default template(使用默认模板)前的√,单击“OK”确认。 (2)在弹出的“New File Options(新文件选项)”对话框中选择 mmns_asm_design(毫米制单位装配设计),如图 12-1(b)所示,单击“OK”确认,进入 Pro/Engineer 装配模式。 图 12-1 新建装配文件 (3)装配界面如图 12-2 所示,单击窗口右侧的“添加零件”按钮,或进入“Insert(插入)”→“Component(零件)”→“Assemble(装配)”,弹出“Open(打开)”对话框,选择需要装配的零件打开。 (4)系统弹出“Component Placement(零件放置)”对话框,用于定义零件放置位置和装配约束,如图 12-3 所示。 (5)约束类型共 9 种,采用适当的约束类型,并在窗口中选择零件及装配件的约束参考,若约束状态显示“Fully Constrained(完全约束)”,则表明零件已经确定放置位置,并已约束 ·278· 好,单击“OK”确认。 图 12-2 装配界面 图 12-3 “Component Placement(零件放置)”对话框 提示:若所添加的零件是第 1 个零件,则可以使用按钮,让零件在当前位置放置;或使用按钮,让零件按照系统默认的约束方式进行放置(通常使零件坐标系与装配坐标系重合)。 (6)若需要再添加新零件,则继续单击,重复操作以上步骤。 ·279· 12.2 装配约束 所添加的零件必须进行约束,以完全定义零件之间的几何关系。常用的约束类型及使用方法如下。 1.Mate(匹配)与 Align(对齐) Mate(匹配)将两平面或基准面匹配在同一平面上,且法线方向相反,如图 12-4 所示。Align(对齐)使两个平面共面(法线方向相同),两条轴线同轴或两个点重合,也可以对齐旋转曲面或边,如图 12-5 所示。 图 12-4 Mate(匹配) 图 12-5 Align(对齐) 如图 12-6 所示为利用 Mate 和 Align 方式进行装配的操作过程。选择相应约束类型后,分别点选 Mate(匹配)或 Align(对齐)的两个表面即可。 图 12-6 利用 Mate 和 Align 方式进行装配 2.Mate Offset(偏...
