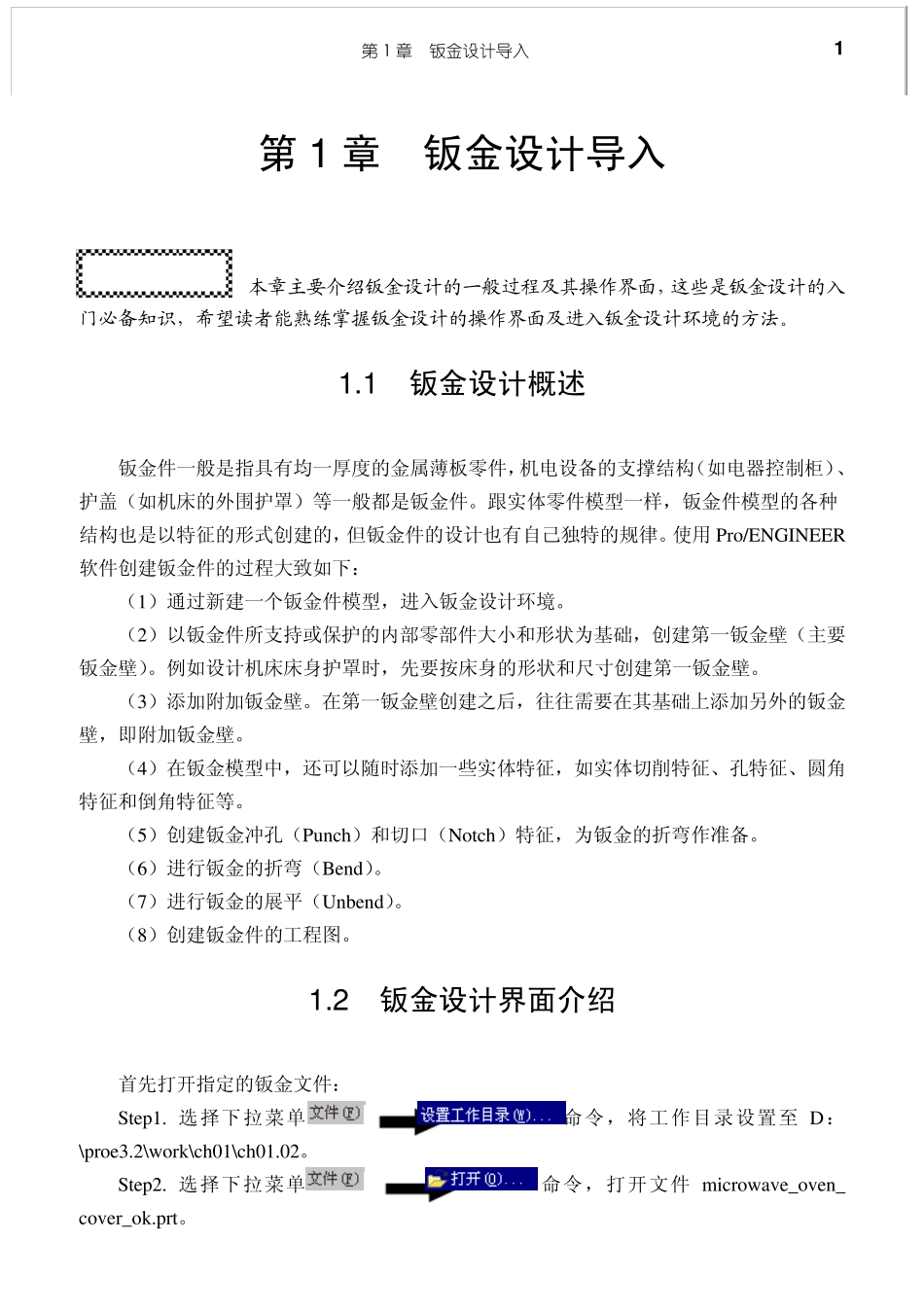

第1 章 钣金设计导入 1 第1 章 钣金设计导入 本章主要介绍钣金设计的一般过程及其操作界面，这些是钣金设计的入门必备知识，希望读者能熟练掌握钣金设计的操作界面及进入钣金设计环境的方法。 1 .1 钣金设计概述 钣金件一般是指具有均一厚度的金属薄板零件，机电设备的支撑结构（如电器控制柜）、护盖（如机床的外围护罩）等一般都是钣金件。跟实体零件模型一样，钣金件模型的各种结构也是以特征的形式创建的，但钣金件的设计也有自己独特的规律。使用 Pro/ENGINEER软件创建钣金件的过程大致如下： （1）通过新建一个钣金件模型，进入钣金设计环境。 （2）以钣金件所支持或保护的内部零部件大小和形状为基础，创建第一钣金壁（主要钣金壁）。例如设计机床床身护罩时，先要按床身的形状和尺寸创建第一钣金壁。 （3）添加附加钣金壁。在第一钣金壁创建之后，往往需要在其基础上添加另外的钣金壁，即附加钣金壁。 （4）在钣金模型中，还可以随时添加一些实体特征，如实体切削特征、孔特征、圆角特征和倒角特征等。 （5）创建钣金冲孔（Punch）和切口（Notch）特征，为钣金的折弯作准备。 （6）进行钣金的折弯（Bend）。 （7）进行钣金的展平（Unbend）。 （8）创建钣金件的工程图。 1 .2 钣金设计界面介绍 首先打开指定的钣金文件： Step1. 选择下拉菜单命令，将工作目录设置至 D：\proe3.2\w ork\ch01\ch01.02。 Step2. 选择下拉菜单命令，打开文件microw ave_oven_ cover_ok.prt。 Pro/ENGINEER Wildfire 钣金设计教程 2 打开文件microw ave_oven_cover_ok.prt 后，系统显示如图1.2.1 所示的钣金工作界面，下面对该工作界面进行简要说明。 钣金工作界面包括导航选项卡区、下拉菜单区、顶部工具栏按钮区、右工具栏按钮区、消息区、命令在线帮助区、智能选取栏及图形区，另外还包括菜单管理器区。 1 ．导航选项卡区 导航选项卡包括4 个页面选项：“模型树”或“层树”、“文件夹浏览器”、“收藏夹” 和“连接”。 图1.2.1 Pro/ENGINEER Wildfire 3.0 钣金设计界面 图形区 下拉菜单区 顶部工具栏按钮区 导航选项卡区 命令在线帮助区 消息区 智能选取栏 右工具栏按钮区 第1 章 钣金设计导入 3 “模型树”中列出了活动文件中的所有零件及特征，并以树的形式显示模型结构，根对象（活动零件或组件）显示在模型树的顶部，其从属对象（零件或特征）位于根对象之下。例如在活动装配文...
