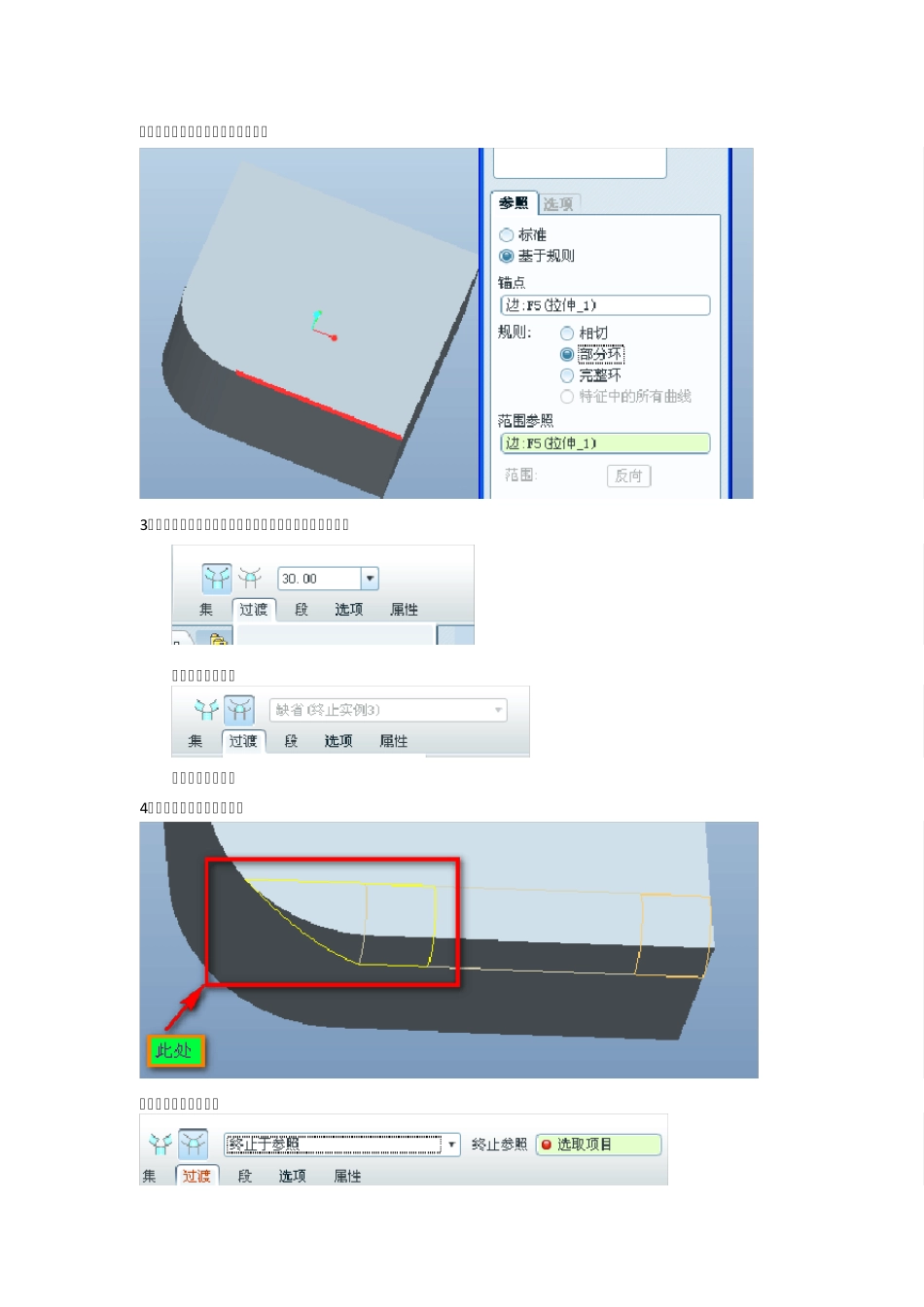

倒圆角中终止于参照的应用 1、 先做如下实体 2、选中一条与圆弧处连接的边，执行“倒圆角”命令 点击“集”，打开“细节”对话框。如下图所示 选择“部分环”，效果如下图所示： 3、选完参照边选择后，接下来从设置模式进入过渡模式！ “设置模式”状态 “过渡模式”状态 4、然后点击图中高亮的过渡 设置成“终止于参照” 选择直线直线与圆弧的交点 点击“”，最终效果为 注：如果没有设置“终止于参照”的话效果就是下面的样子： PROE 可变倒圆角的创建 1、选中一条边，点击倒圆角工具“”； 2、在上图出现数字 5.0 的地方，在小圆点上点右键选“添加半径”，如下图所示： 3、如果需要继续添加半径可参照以上方法。 4、添加完后,修改一下倒圆角的尺寸就可以实现了。 PROE倒圆角命令的过渡方式应用 1、 首先创建如下实体文件 2、 选中三条相邻的条边，点击倒圆角工具“”，效果如下所示： 3、 点右键选择“显示过渡”，或者点击切换到过渡模式图标“”。 4、 选择如下图所示的圆角 5、 将过渡模式切换为“相交” 6、 点击“”，最终效果如下： 注 1：如果过渡模式更改为“拐角点”将会出现线图所示的界面： 将 R 设为10，效果如下： 点击“”，最终效果如下： 实际上实现的是三个边相交的部位是一个球形的一部分，球形的半径可以根据需要来设定。 注 2：仅限圆角为我们默认的倒圆角方式，在这里不做过多的讲解。
