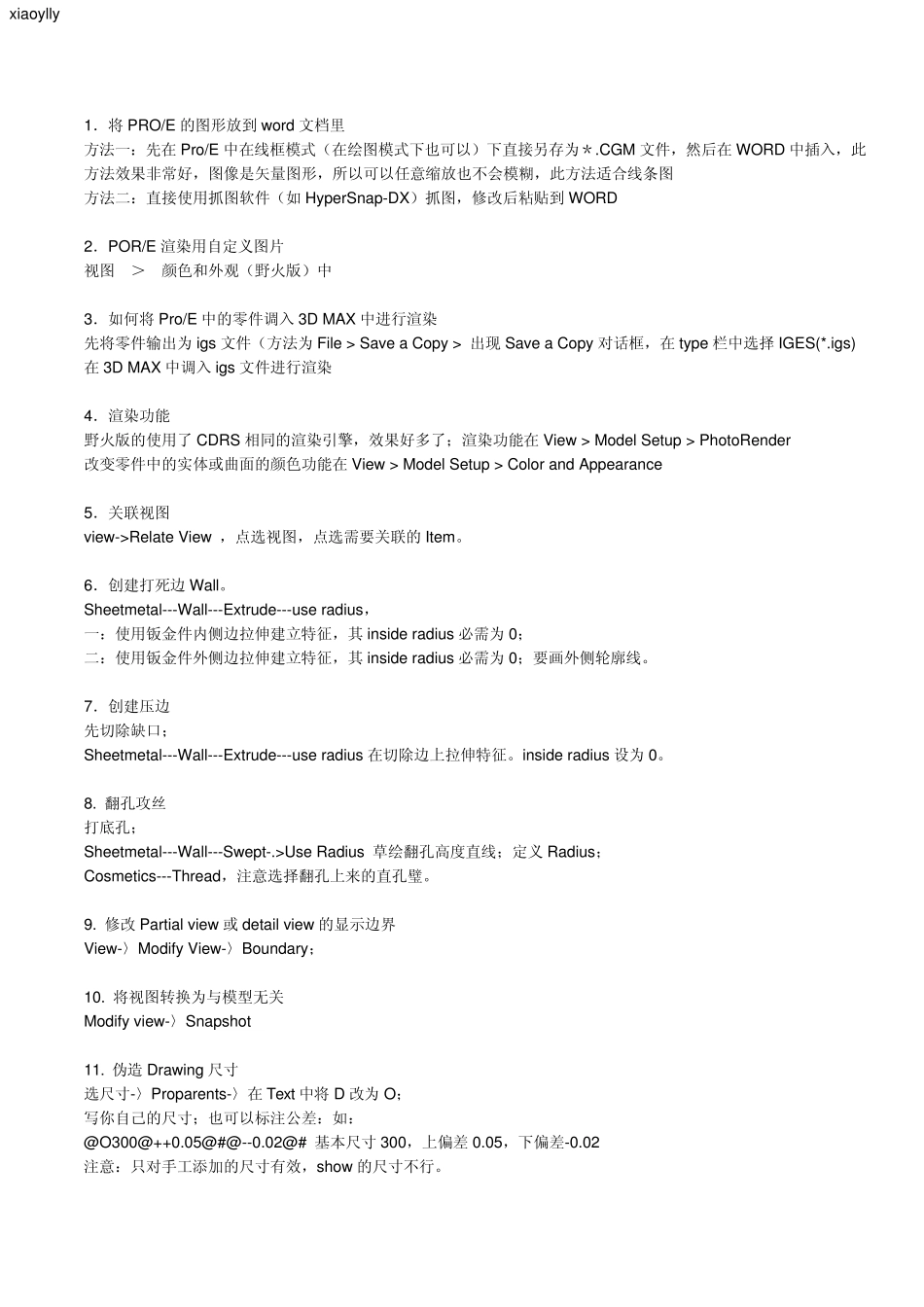

1．将PRO/E 的图形放到word 文档里 方法一：先在Pro/E 中在线框模式（在绘图模式下也可以）下直接另存为＊.CGM 文件，然后在WORD 中插入，此方法效果非常好，图像是矢量图形，所以可以任意缩放也不会模糊，此方法适合线条图 方法二：直接使用抓图软件（如HyperSnap-DX）抓图，修改后粘贴到WORD 2．POR/E 渲染用自定义图片 视图 ＞ 颜色和外观（野火版）中 3．如何将Pro/E 中的零件调入3D MAX 中进行渲染 先将零件输出为igs 文件（方法为File > Save a Copy > 出现Save a Copy对话框，在type 栏中选择IGES(*.igs) 在3D MAX 中调入igs 文件进行渲染 4．渲染功能 野火版的使用了CDRS 相同的渲染引擎，效果好多了；渲染功能在View > Model Setup > PhotoRender 改变零件中的实体或曲面的颜色功能在View > Model Setup > Color and Appearance 5．关联视图 view->Relate View ，点选视图，点选需要关联的Item。 6．创建打死边 Wall。 Sheetmetal---Wall---Extrude---use radius， 一：使用钣金件内侧边拉伸建立特征，其inside radius 必需为0； 二：使用钣金件外侧边拉伸建立特征，其inside radius 必需为0；要画外侧轮廓线。 7．创建压边 先切除缺口； Sheetmetal---Wall---Extrude---use radius 在切除边上拉伸特征。inside radius 设为0。 8. 翻孔攻丝 打底孔； Sheetmetal---Wall---Swept-.>Use Radius 草绘翻孔高度直线；定义Radius； Cosmetics---Thread，注意选择翻孔上来的直孔璧。 9. 修改Partial view 或detail view 的显示边界 View-〉 Modify View-〉 Boundary； 10. 将视图转 换 为与 模型 无 关 Modify view-〉 Snapshot 11. 伪 造 Drawing 尺 寸 选尺 寸 -〉 Proparents-〉 在Text 中将D 改为O； 写 你 自己 的尺 寸 ；也可以标 注公 差 ：如： @O300@++0.05@#@--0.02@# 基 本 尺 寸 300，上偏 差 0.05，下偏 差 -0.02 注意：只 对手 工 添 加 的尺 寸 有 效，show 的尺 寸 不行。 xiaoylly 12．三维标注 在Config 中加入allow_3d_dimensions Yes 13．Shell 抽壳时间，不能有锐角边界，最好C1 连续； 厚度不大于最小圆角半径（曲率半径） 14．组件中模型的简化表示（利于快速刷新） Views-〉Modify View-〉View State 组件模示中建立简化表示（SimplifiedRepresentation）...
