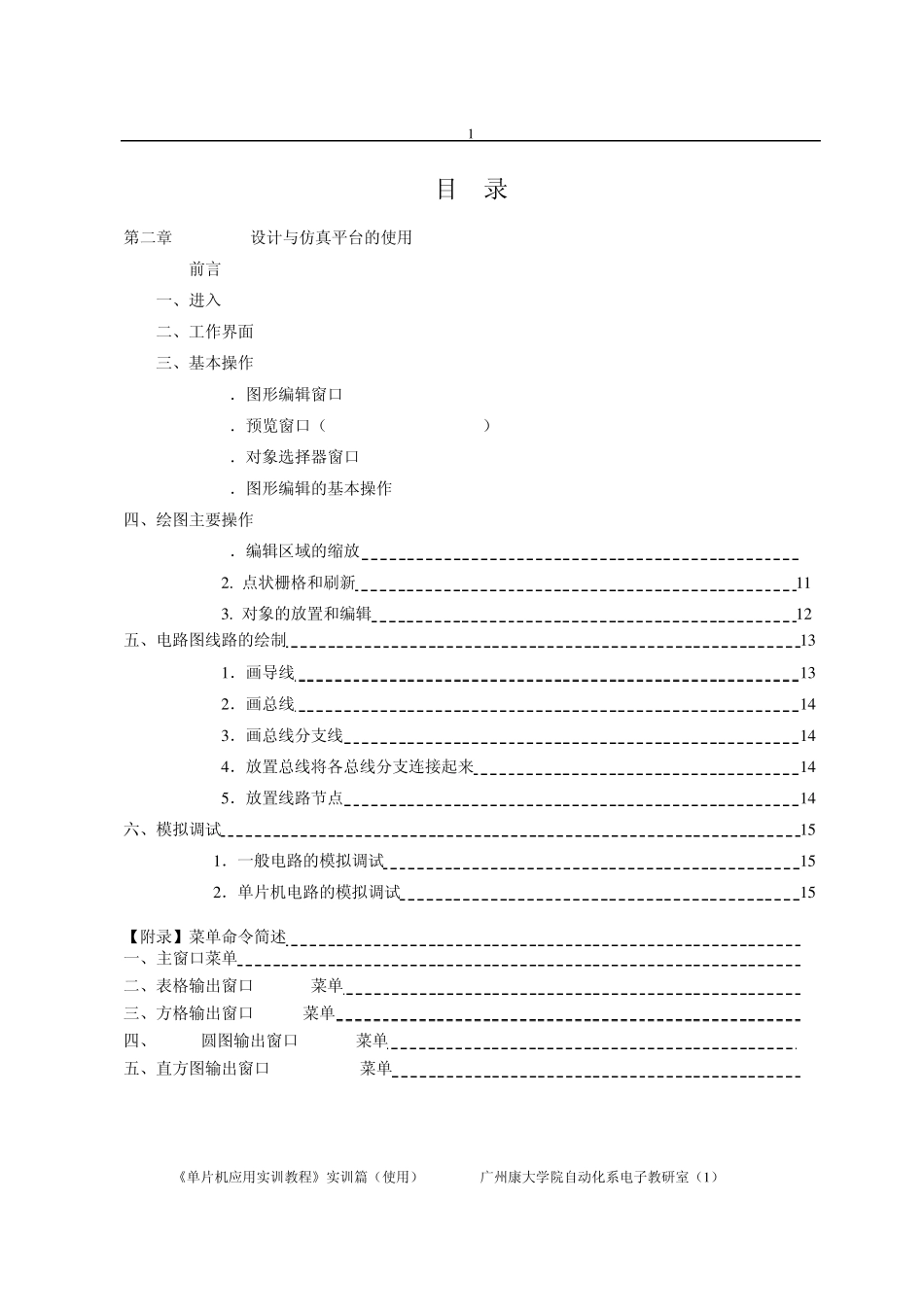

1 《单片机应用实训教程》实训篇(使用) 广州康大学院自动化系电子教研室(1 ) 目 录 第二章 PROTEUS设计与仿真平台的使用 ............................................... 2 前言 一、进入 Proteus ISIS .......................................................... 3 二、工作界面 ................................................................... 3 三、基本操作 ................................................................... 4 1.图形编辑窗口 ........................................................ 4 2.预览窗口(The Overview Window) ..................................... 5 3.对象选择器窗口 ...................................................... 6 4.图形编辑的基本操作 .................................................. 6 四、绘图主要操作 .................................................................. 11 1.编辑区域的缩放 11 2 . 点状栅格和刷新 1 1 3 . 对象的放置和编辑 1 2 五、电路图线路的绘制 1 3 1 .画导线 1 3 2 .画总线 1 4 3 .画总线分支线 1 4 4 .放置总线将各总线分支连接起来 1 4 5 .放置线路节点 1 4 六、模拟调试 1 5 1 .一般电路的模拟调试 1 5 2 .单片机电路的模拟调试 1 5 【附录】菜单命令简述 17 一、主窗口菜单 17 二、表格输出窗口(Table)菜单 19 三、方格输出窗口(Grid)菜单 19 四、Smith圆图输出窗口(Smith)菜单 19 五、直方图输出窗口(Histogram)菜单 19 2 《单片机应用实训教程》实训篇(使用) 广州康大学院自动化系电子教研室(2 ) 第二章 PROTEUS设计与仿真平台的使用 前言:PROTEUS是英国Labcenter electronics公司研发的多功能EDA软件,它具有功能很强的ISIS智能原理图输入系统,有非常友好的人机互动窗口界面;有丰富的操作菜单与工具。在ISIS编辑区中,能方便地完成单片机系统的硬件设计、软件设计、单片机源代码级调试与仿真。 PROTEUS有三十多个元器件库,拥有数千种元器件仿真模型;有形象生动的动态器件库、外设库。特别是有从 8051系列 8位单片机直至 ARM7 32位单片机的多种单片机类型库。支持的单片机类型有:68000系列、8051系列、AVR系列、PIC12系列、PIC16系列、PIC18系列、Z80系列、HC11系列以及各种外围芯片。...
