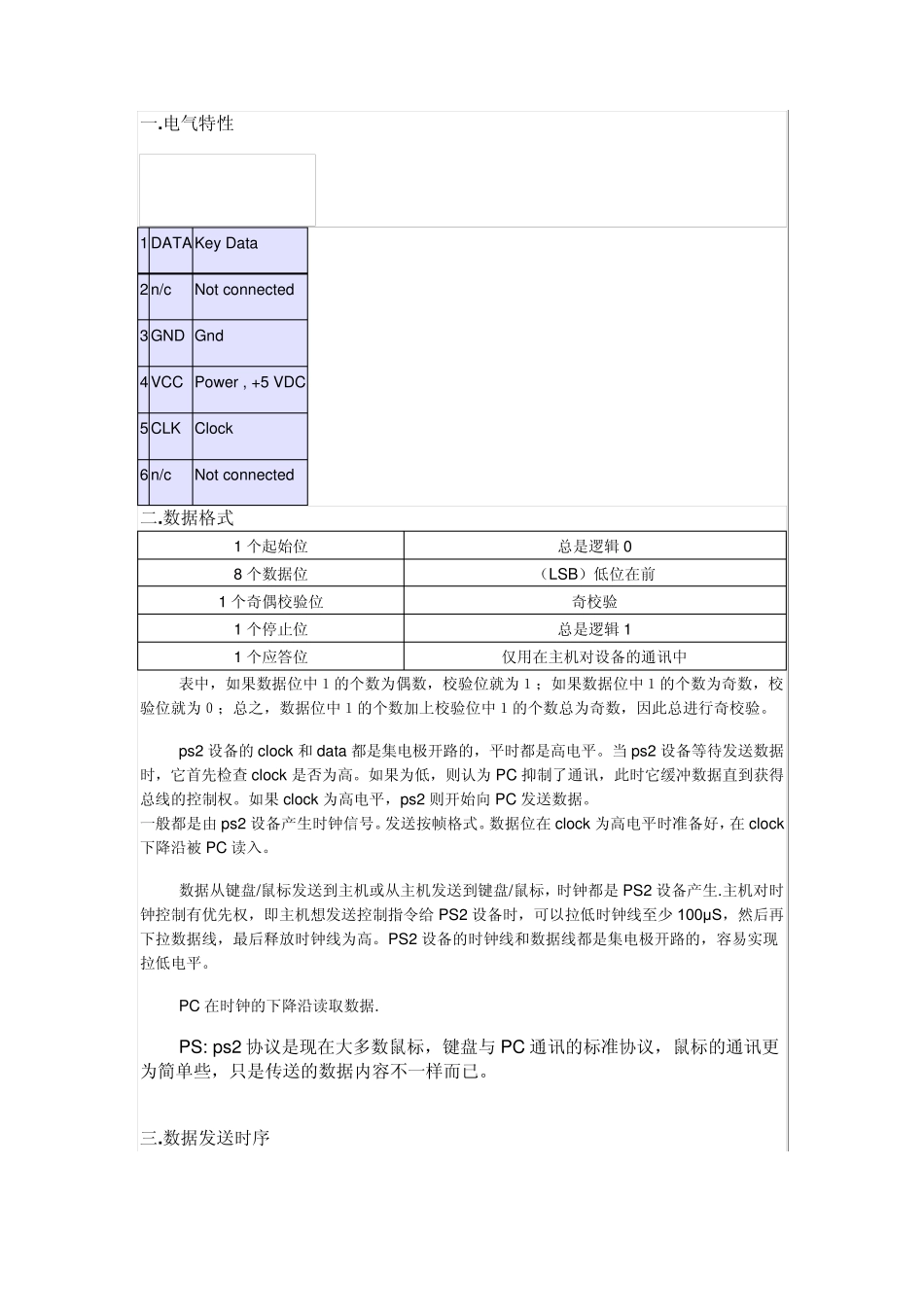

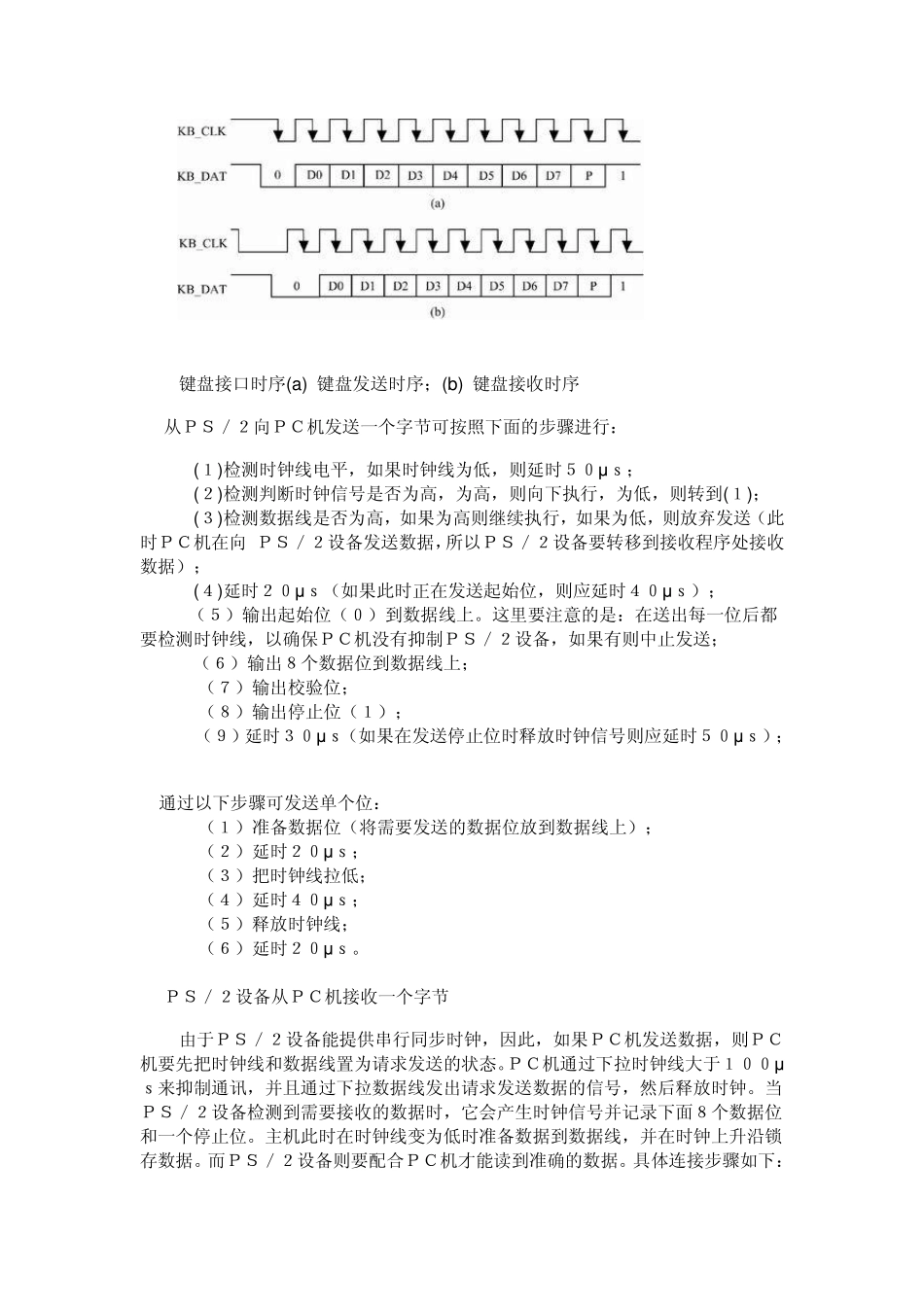

一.电气特性 1 DATA Key Data 2 n/c Not connected 3 GND Gnd 4 VCC Power , +5 VDC 5 CLK Clock 6 n/c Not connected 二.数据格式 1 个起始位 总是逻辑0 8 个数据位 （LSB）低位在前 1 个奇偶校验位 奇校验 1 个停止位 总是逻辑1 1 个应答位 仅用在主机对设备的通讯中 表中，如果数据位中１的个数为偶数，校验位就为１；如果数据位中１的个数为奇数，校验位就为０；总之，数据位中１的个数加上校验位中１的个数总为奇数，因此总进行奇校验。 ps2 设备的clock 和 data 都是集电极开路的，平时都是高电平。当 ps2 设备等待发送数据时，它首先检查 clock 是否为高。如果为低，则认为PC 抑制了通讯，此时它缓冲数据直到获得总线的控制权。如果clock 为高电平，ps2 则开始向 PC 发送数据。 一般都是由 ps2 设备产生时钟信号。发送按帧格式。数据位在clock 为高电平时准备好，在clock下降沿被 PC 读入。 数据从键盘/鼠标发送到主机或从主机发送到键盘/鼠标，时钟都是PS2 设备产生.主机对时钟控制有优先权，即主机想发送控制指令给 PS2 设备时，可以拉低时钟线至少 100μS，然后再下拉数据线，最后释放时钟线为高。PS2 设备的时钟线和数据线都是集电极开路的，容易实现拉低电平。 PC 在时钟的下降沿读取数据. PS: ps2 协议是现在大多数鼠标，键盘与 PC 通讯的标准协议，鼠标的通讯更为简单些，只是传送的数据内容不一样而已。 三.数据发送时序 键盘接口时序(a ) 键盘发送时序；(b ) 键盘接收时序 从ＰＳ／２向ＰＣ机发送一个字节可按照下面的步骤进行： (１)检测时钟线电平，如果时钟线为低，则延时５０μｓ； (２)检测判断时钟信号是否为高，为高，则向下执行，为低，则转到(１)； (３)检测数据线是否为高，如果为高则继续执行，如果为低，则放弃发送（此时ＰＣ机在向 ＰＳ／２设备发送数据，所以ＰＳ／２设备要转移到接收程序处接收数据）； (４)延时２０μｓ（如果此时正在发送起始位，则应延时４０μｓ）； （５）输出起始位（０）到数据线上。这里要注意的是：在送出每一位后都要检测时钟线，以确保ＰＣ机没有抑制ＰＳ／２设备，如果有则中止发送； （６）输出８个数据位到数据线上； （７）输出校验位； （８）输出停止位（１）； （９）延时３０μｓ（如果在发送停止位时释放时钟信号则应延时５０μｓ）； 通过以下步骤可发送单个位： （１）准备...
