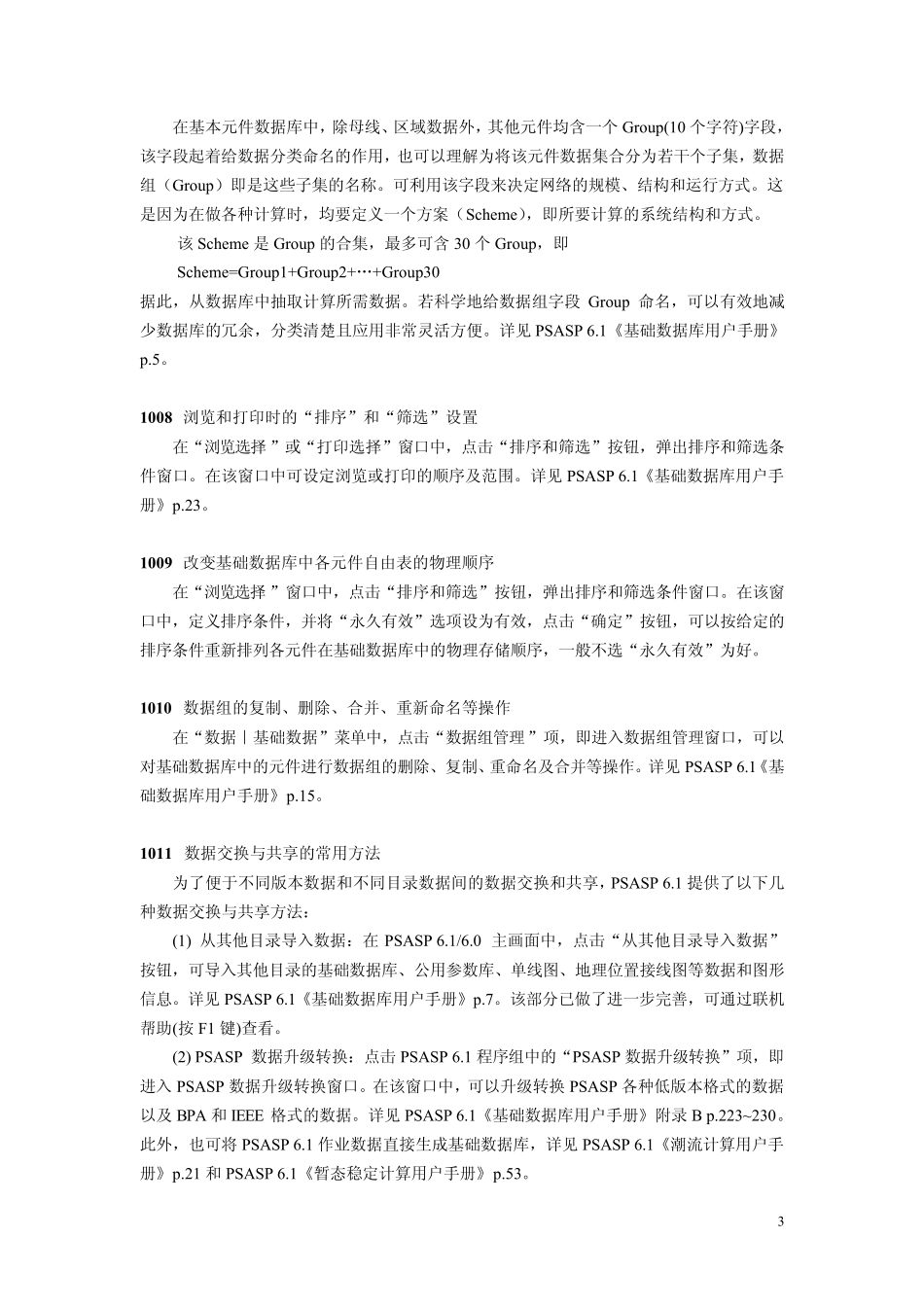

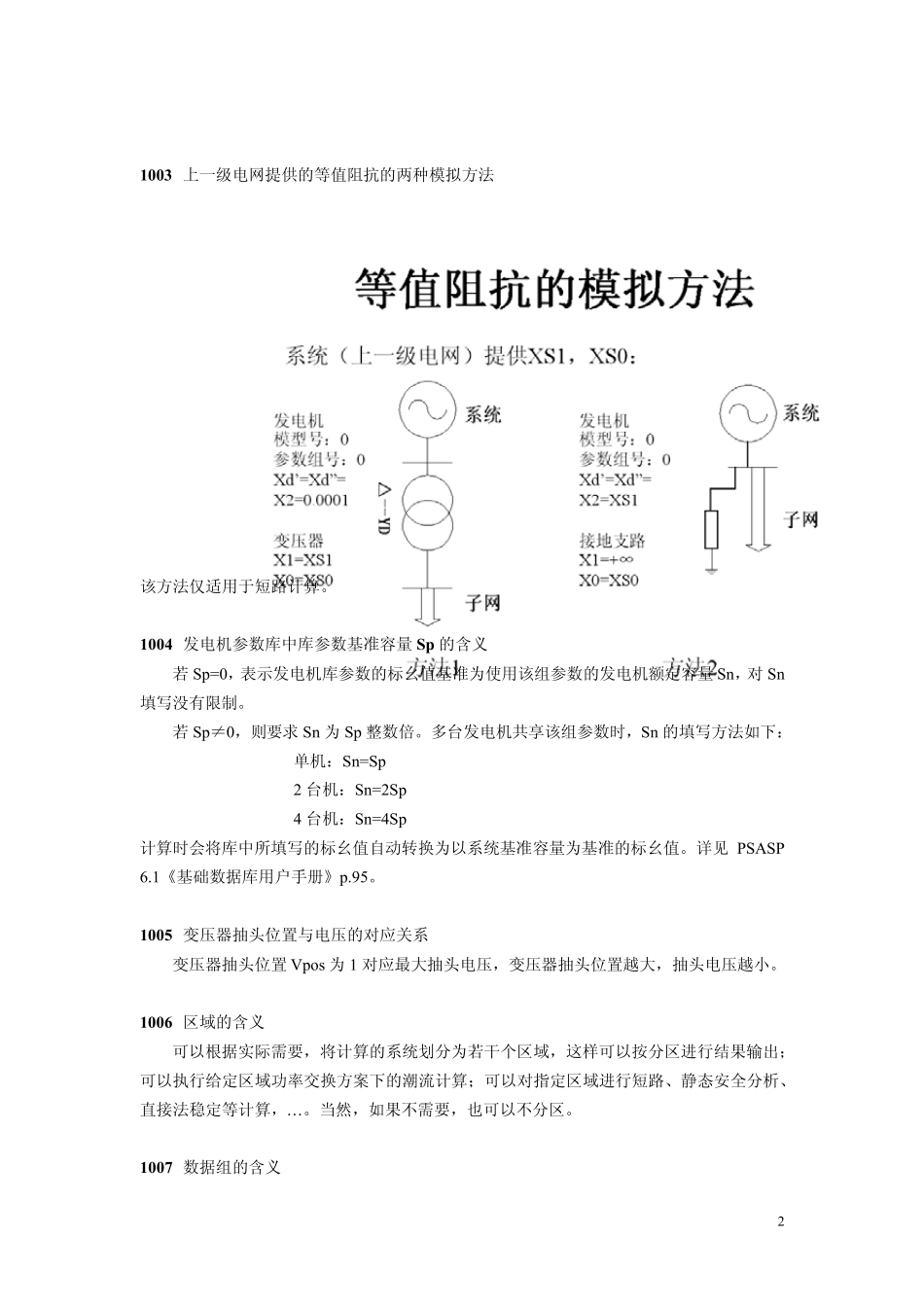

PSASP 常见问题解答 2002 年 9 月 1 日 1000 PSASP 数据库 1001 填写数据时，需注意交流线和变压器阻抗数据与其单位的对应关系。 (1) 在交流线或变压器阻抗数据录入窗口中，直接填写阻抗数值时，阻抗数值和其“单位”一定要对应。 (2) 在交流线或变压器阻抗数据录入窗口的物理描述栏中，填写物理描述信息，之后点击“阻抗计算 ”按钮，可以计算出该元件的阻抗值。需注意，若单位选为有名值，则计算出的阻抗值为有名值。 有名值若单位选为标幺值，则计算出的阻抗值为标幺值。 标幺值以上两种填写方法完全等价。 1002 如何修改母线名，如将母线名汉化？ 可以在母线数据编辑窗口中，直接修改母线名，在保存或退出时，程序会询问是否要替换其他库中的相应母线，以保持数据的一致性。若是选择缺省项“是”，程序将自动替换基础数据、单线图数据和地理图数据中相关母线名。详细内容可参考 PSASP 6.1《基础数据库用户手册》p.30。 1 1003 上一级电网提供的等值阻抗的两种模拟方法 该方法仅适用于短路计算。 1004 发电机参数库中库参数基准容量Sp 的含义 若Sp=0，表示发电机库参数的标幺值基准为使用该组参数的发电机额定容量Sn，对Sn填写没有限制。 若Sp≠0，则要求 Sn 为Sp 整数倍。多台发电机共享该组参数时，Sn 的填写方法如下： 单机：Sn=Sp 2 台机：Sn=2Sp 4 台机：Sn=4Sp 计算时会将库中所填写的标幺值自动转换为以系统基准容量为基准的标幺值。详见 PSASP 6.1《基础数据库用户手册》p.95。 1005 变压器抽头位置与电压的对应关系 变压器抽头位置 Vpos 为1 对应最大抽头电压，变压器抽头位置越大，抽头电压越小。 1006 区域的含义 可以根据实际需要，将计算的系统划分为若干个区域，这样可以按分区进行结果输出；可以执行给定区域功率交换方案下的潮流计算；可以对指定区域进行短路、静态安全分析、直接法稳定等计算，… 。当然，如果不需要，也可以不分区。 1007 数据组的含义 2在基本元件数据库中，除母线、区域数据外，其他元件均含一个Group(10 个字符)字段，该字段起着给数据分类命名的作用，也可以理解为将该元件数据集合分为若干个子集，数据组（Group）即是这些子集的名称。可利用该字段来决定网络的规模、结构和运行方式。这是因为在做各种计算时，均要定义一个方案（Scheme），即所要计算的系统结构和方式。 该Scheme 是Group 的合集，最多可含30 个Group，即 Scheme=Gro...
