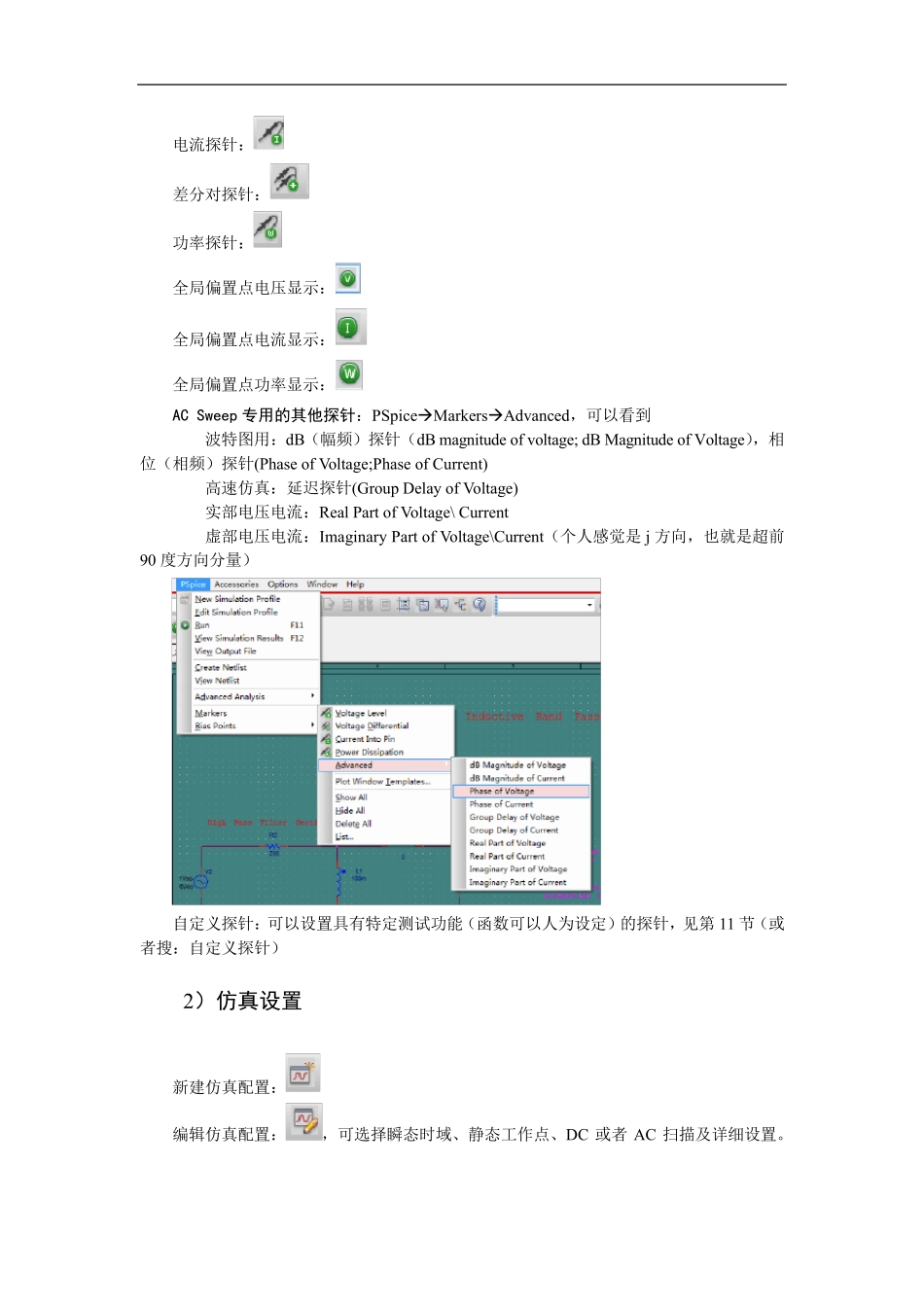

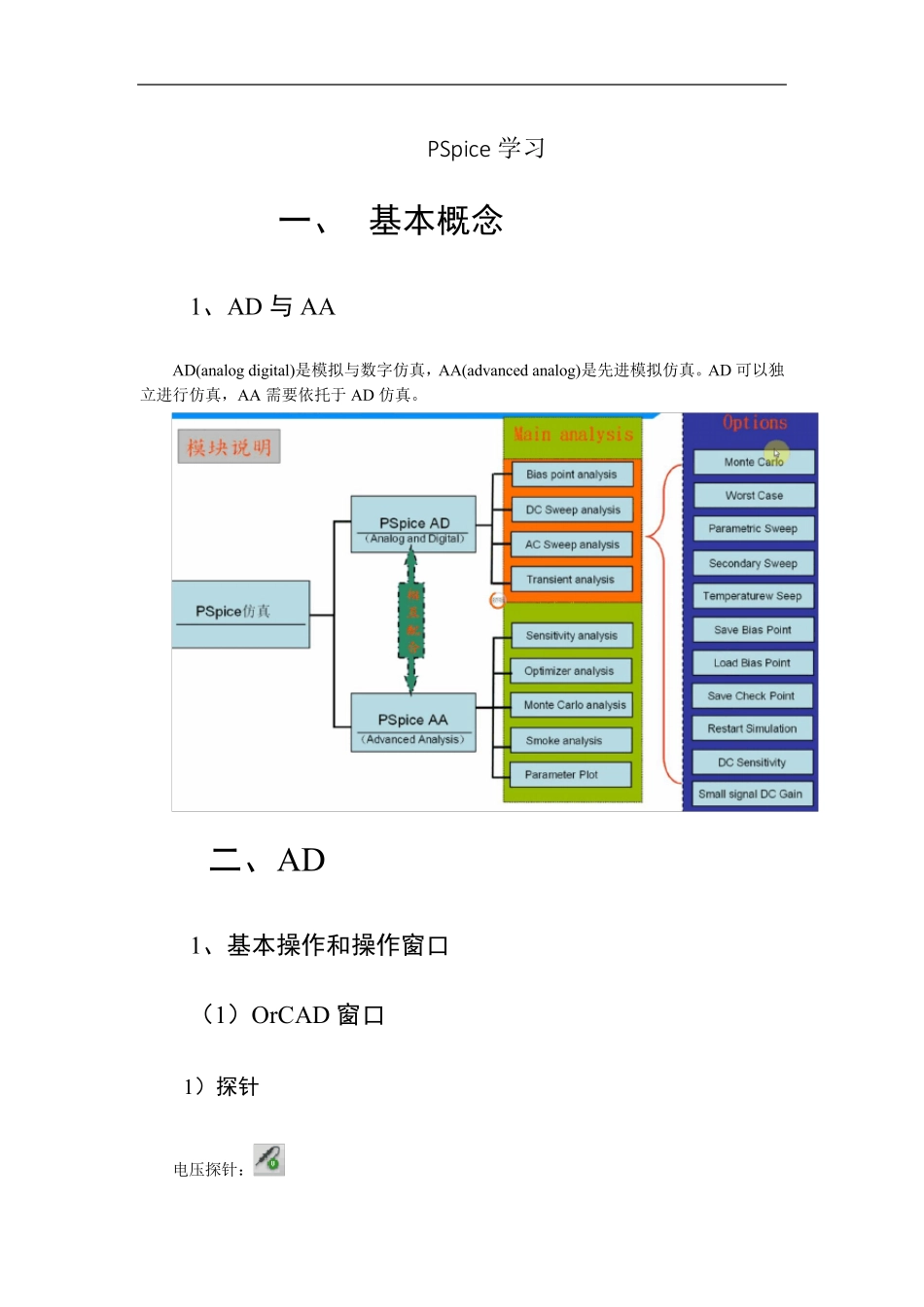

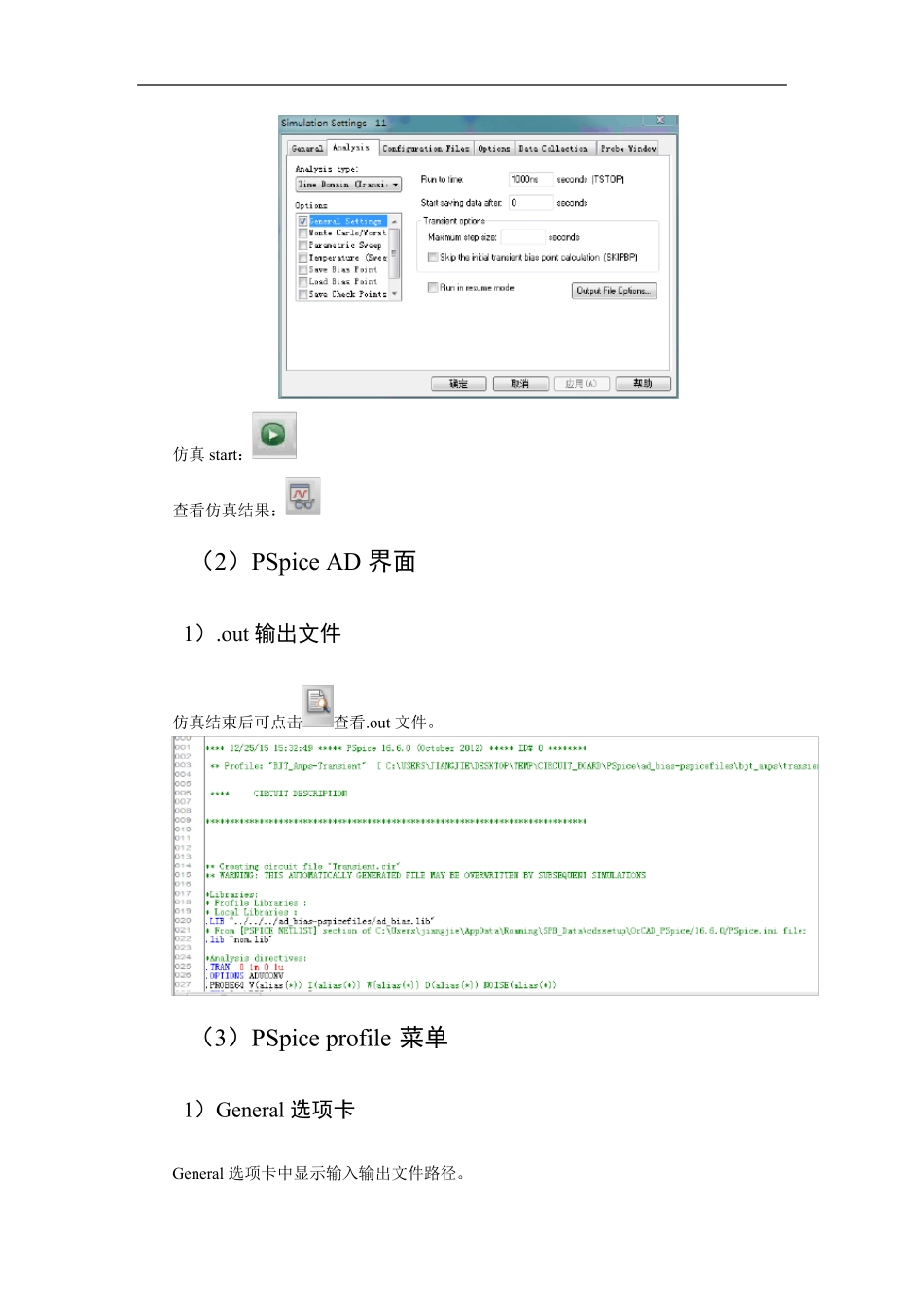

PSp ice 学习 一、 基本概念 1、AD 与 AA AD(analog digital)是模拟与数字仿真，AA(adv anced analog)是先进模拟仿真。AD 可以独立进行仿真，AA 需要依托于 AD 仿真。 二、AD 1、基本操作和操作窗口 （1）OrCAD 窗口 1）探针 电压探针： 电流探针： 差分对探针： 功率探针： 全局偏置点电压显示： 全局偏置点电流显示： 全局偏置点功率显示： AC Sweep 专用的其他探针：PSpiceMarkersAdvanced，可以看到 波特图用：dB（幅频）探针（dB magnitude of voltage; dB Magnitude of Voltage），相位（相频）探针(Phase of Voltage;Phase of Current) 高速仿真：延迟探针(Group Delay of Voltage) 实部电压电流：Real Part of Voltage\ Current 虚部电压电流：Imaginary Part of Voltage\Current（个人感觉是j 方向，也就是超前90 度方向分量） 自定义探针：可以设置具有特定测试功能（函数可以人为设定）的探针，见第11 节（或者搜：自定义探针） 2）仿真设置 新建仿真配置： 编辑仿真配置：，可选择瞬态时域、静态工作点、DC 或者AC 扫描及详细设置。 仿真start： 查看仿真结果： （2）PSpice AD 界面 1）.ou t 输出文件 仿真结束后可点击查看.ou t 文件。 （3）PSpice profile 菜单 1）General 选项卡 General 选项卡中显示输入输出文件路径。 2）Analysis 选项卡 Analysis 选项卡包括仿真参数分析的详细设置。 3）Configuration Files 选项卡 Configuration Files 中有Category 栏，分为Stimulus、Library 和 Include，Stimulus 是指波形编辑器编辑好的波形文件可以复用。Library 用于配置用户自定义的仿真库文件路径。Include 用于存放头文件。 Stimu lu s 使用方法： 点击PlacePlace Part在Libraries 中找到 SOURCSTM 库，从中选择激励源放入原理图中，右键该激励源Edit PSpice Model 弹出对话框中输入函数类型 设置好并保存之后，在Configuration Files 中就可以看到该文件已经存在了工程中，若想在今后的工程中复用，可以点击Set as global。 Library 和 Include 的复用方法也相同，设置好之后，点击Add as global 即可。 4）Option 选项卡 Relative accuracy of V’ s and I’ s：电压和电流的相对精度 Best accuracy of voltage：最高电压精度 Best accuracy of currents：最高电流精...
