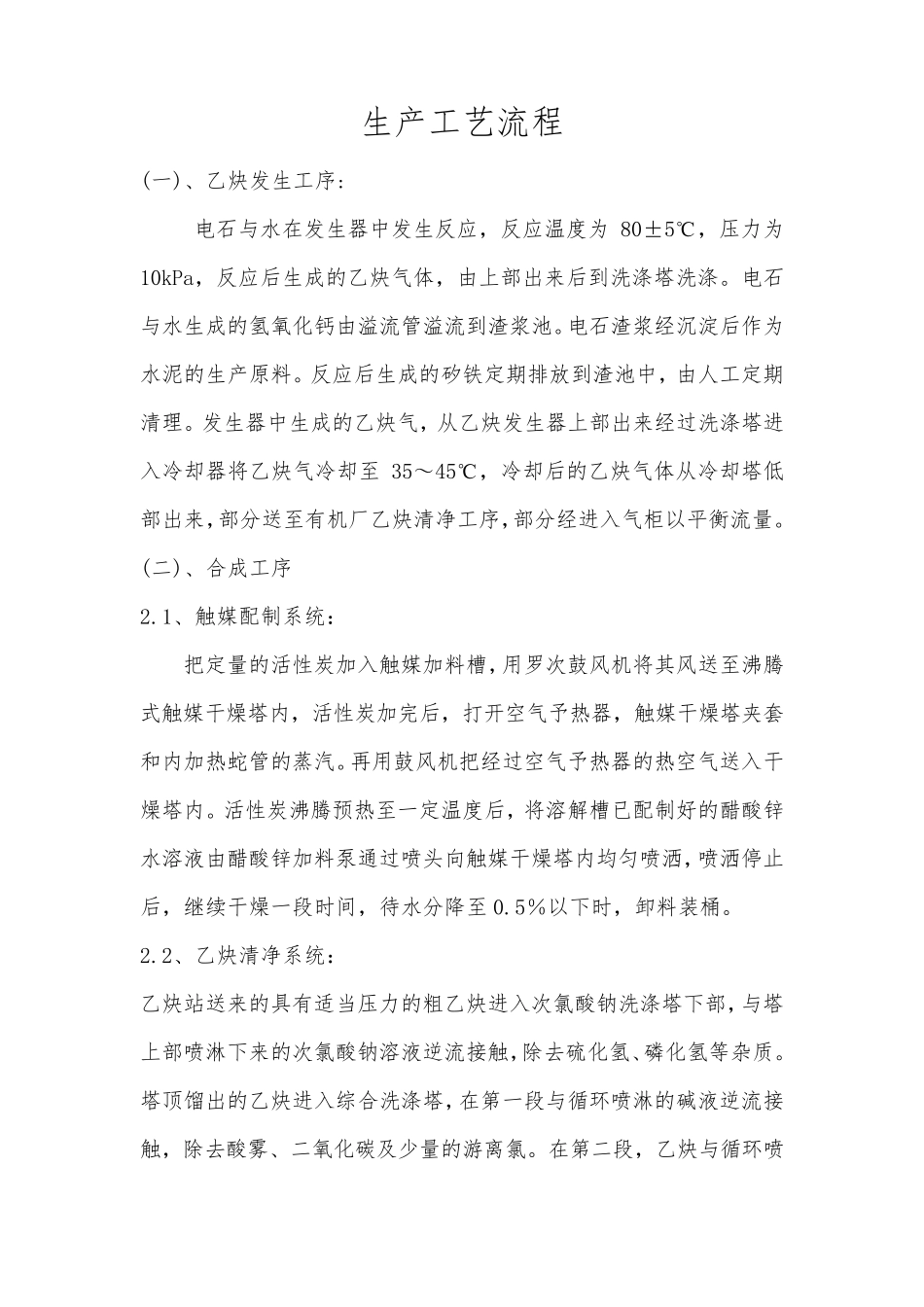

生产工艺流程 (一)、乙炔发生工序: 电石与水在发生器中发生反应，反应温度为80±5℃，压力为10kPa，反应后生成的乙炔气体，由上部出来后到洗涤塔洗涤。电石与水生成的氢氧化钙由溢流管溢流到渣浆池。电石渣浆经沉淀后作为水泥的生产原料。反应后生成的矽铁定期排放到渣池中，由人工定期清理。发生器中生成的乙炔气，从乙炔发生器上部出来经过洗涤塔进入冷却器将乙炔气冷却至 35～45℃，冷却后的乙炔气体从冷却塔低部出来，部分送至有机厂乙炔清净工序，部分经进入气柜以平衡流量。 (二)、合成工序 2.1、触媒配制系统： 把定量的活性炭加入触媒加料槽，用罗次鼓风机将其风送至沸腾式触媒干燥塔内，活性炭加完后，打开空气予热器，触媒干燥塔夹套和内加热蛇管的蒸汽。再用鼓风机把经过空气予热器的热空气送入干燥塔内。活性炭沸腾预热至一定温度后，将溶解槽已配制好的醋酸锌水溶液由醋酸锌加料泵通过喷头向触媒干燥塔内均匀喷洒，喷洒停止后，继续干燥一段时间，待水分降至 0.5％以下时，卸料装桶 。 2.2、乙炔清净系统： 乙炔站 送来的具 有适 当 压力的粗 乙炔进入次氯 酸钠 洗涤塔下部，与塔上部喷淋 下来的次氯 酸钠 溶液逆 流接 触，除 去 硫 化氢、磷 化氢等 杂 质 。塔顶 馏 出的乙炔进入综 合洗涤塔，在第 一段与循 环 喷淋 的碱 液逆 流接触，除 去 酸雾 、二氧化碳 及 少 量的游 离 氯 。在第 二段，乙炔与循 环 喷淋的低温水逆流接触，除去氢氧化钠、碳酸钠等雾滴和饱和的水蒸汽。塔顶乙炔进入乙炔干操塔除去乙炔中微量水分及有机杂质后进入合成系统。 2.3、醋酸乙烯合成系统: 清净后的精乙炔与来自气体分离塔顶的循环乙炔混合用乙炔鼓风机加压后，定量地送入醋酸蒸发器内，乙炔和醋酸混合气从醋酸蒸发器出来，然后进入反应器底部。反应气体从反应器顶部出来，气体进入气体分离塔。大部分循环液经板式换热器（RJ107）用盐水冷却后进入三段循环使用。部分作反应液采出，进入反应液收集槽后，用泵送往罐场贮槽。 2.4、乙炔回收系统: 来自分 TQ-103 顶部的乙炔，进入气体吸收塔底部，与塔顶喷淋下来的低温吸收液逆流接触，乙炔被溶解吸收。不被吸收的氮气等由塔顶放空。吸收塔釜吸收液由泵送入解吸塔。解吸后的釜液用泵少部分回至解吸塔顶，大部分返回至吸收塔塔顶。解吸出来的乙炔进入水洗塔。洗涤水从塔釜引出，用泵送出部分至精馏萃取塔。作洗涤塔二段循环液,落入塔釜。乙炔与...
