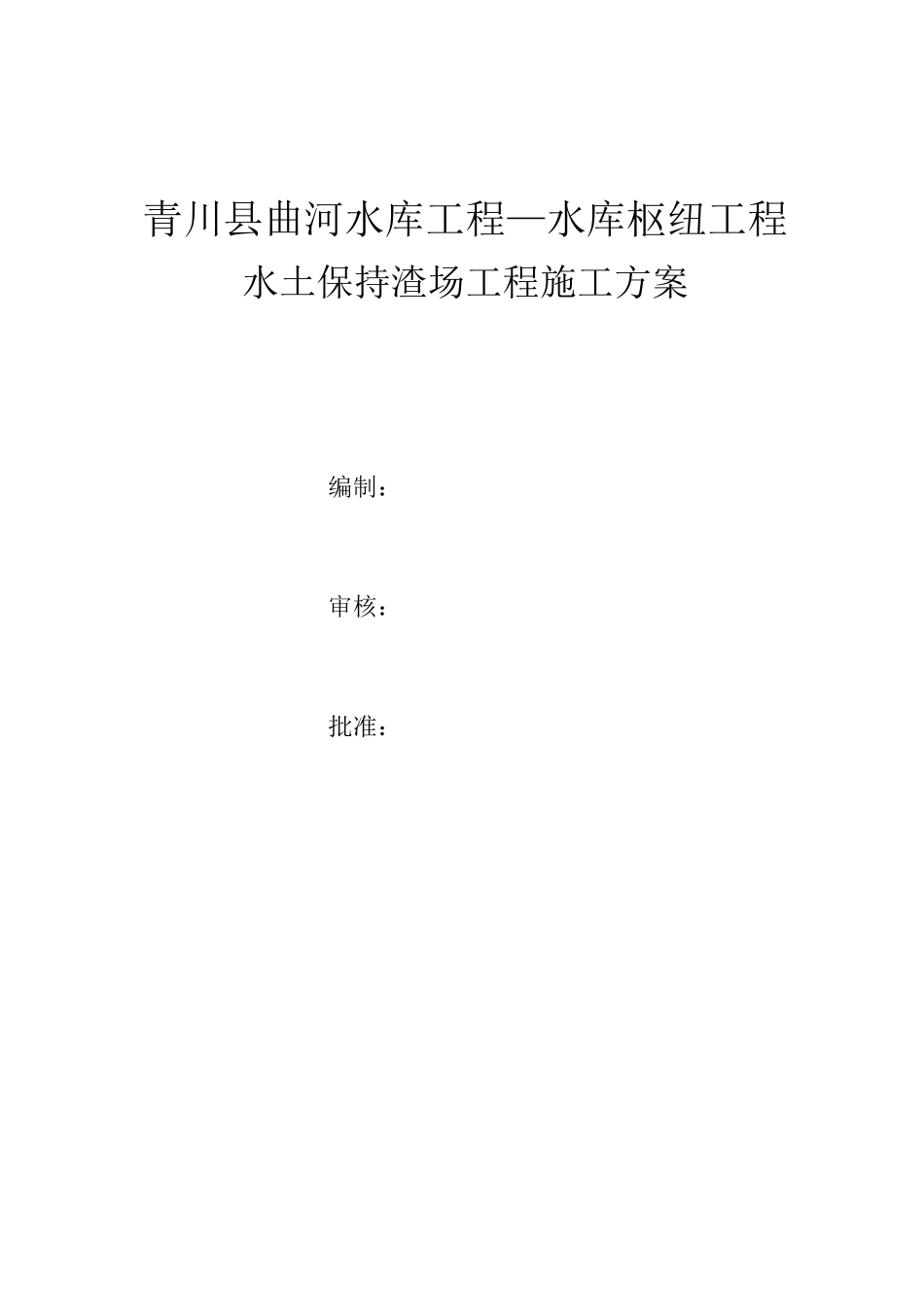

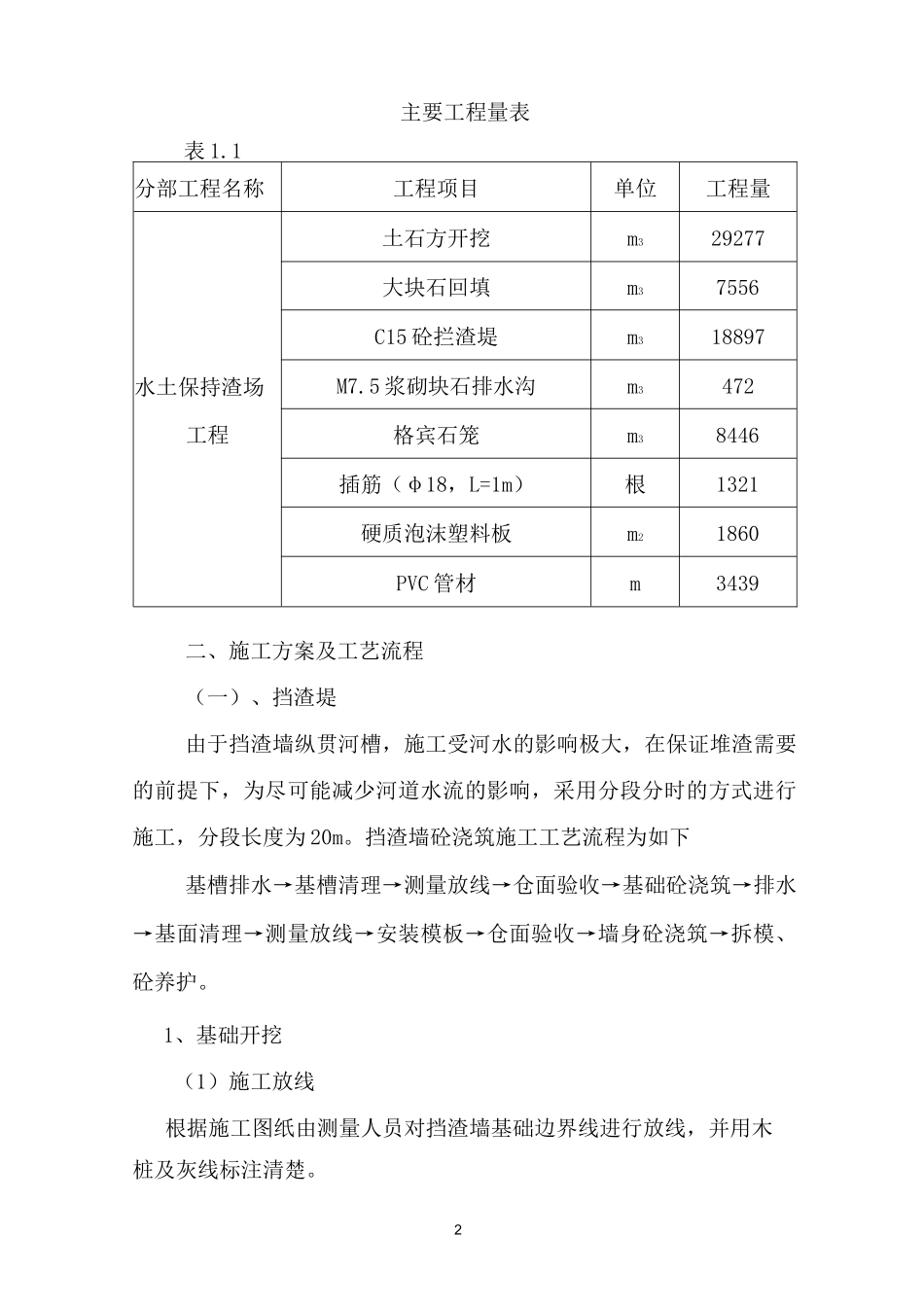

青川县曲河水库工程—水库枢纽工程水土保持渣场工程施工方案编制:审核:批准:1水土保持渣场工程施工方案一、工程概况水土保持渣场布置于坝址下游 0.5km 右岸一级阶地上,为临河型渣场。本水土保持渣场弃渣量为 79.1 万 m3,主要负责枢纽部分弃渣。该渣场渣脚高程为 740.00m 左右,设计洪水位(P=3.3%)748.09m,校核洪水位(P=1.0%)749.19m,渣顶高程 770.00m,堆渣坡度 1:1.75,在高程 759.00m 处设置一条宽 2.0m 的马道,渣场占地面积 4.67hm2。弃渣场主要由挡渣堤、格宾石笼及排水沟组成。(一)挡渣堤沿渣堤坡脚线位置修筑 C15 砼挡渣堤,长度为 620m。断面为仰斜式结构,基础置于基岩上,埋深为 3.5-5m,墙顶高程 743.59-742.15m,墙顶宽度为 1.5-1.2m,背坡 1:1.25.,面坡 1:1.5,墙基为直立式,宽 3.6-3.2m,高厚 2.5m,。拦渣堤平均高度 7.9m,底座全部埋入地下,地面以上的墙高 3-4m。拦渣堤每 10m 设一沉降缝,缝宽 2cm,缝内设硬质泡沫板或木板,缝后设反滤层。墙身按梅花形设置排水孔,采用Φ100mmPVC 管预埋,孔距 1.5m,排距 1.5m,管后设反滤层。(二)格宾石笼挡渣墙顶堆渣堤迎水面为 1.0m 厚格宾石笼护坡,护坡顶高程为 747.30-748.67m,格宾石笼的铺设长度为 620m。(三)排水沟渣场顶部靠山侧设置排水沟,排水沟总长度 554m,排水沟底宽 0.8m、深 0.9m,采用 M7.5 浆砌块石衬砌,厚度 0.3m。(四)主要工程量计施设计堤供工程量如表 1.1:2主要工程量表表 1.1分部工程名称工程项目单位工程量水土保持渣场工程土石方开挖m329277大块石回填m37556C15 砼拦渣堤m318897M7.5 浆砌块石排水沟m3472格宾石笼m38446插筋(φ18,L=1m)根1321硬质泡沫塑料板m21860PVC 管材m3439二、施工方案及工艺流程(一)、挡渣堤由于挡渣墙纵贯河槽,施工受河水的影响极大,在保证堆渣需要的前提下,为尽可能减少河道水流的影响,采用分段分时的方式进行施工,分段长度为 20m。挡渣墙砼浇筑施工工艺流程为如下基槽排水→基槽清理→测量放线→仓面验收→基础砼浇筑→排水→基面清理→测量放线→安装模板→仓面验收→墙身砼浇筑→拆模、砼养护。1、基础开挖(1)施工放线根据施工图纸由测量人员对挡渣墙基础边界线进行放线,并用木桩及灰线标注清楚。3(2)施工排水在开挖段侧的下游河床较低洼处设置集水坑。集水坑采用反铲挖掘机开挖,深度 1.5~2m,在集水坑内安装 5 台 6 寸水泵将渗流水排...
