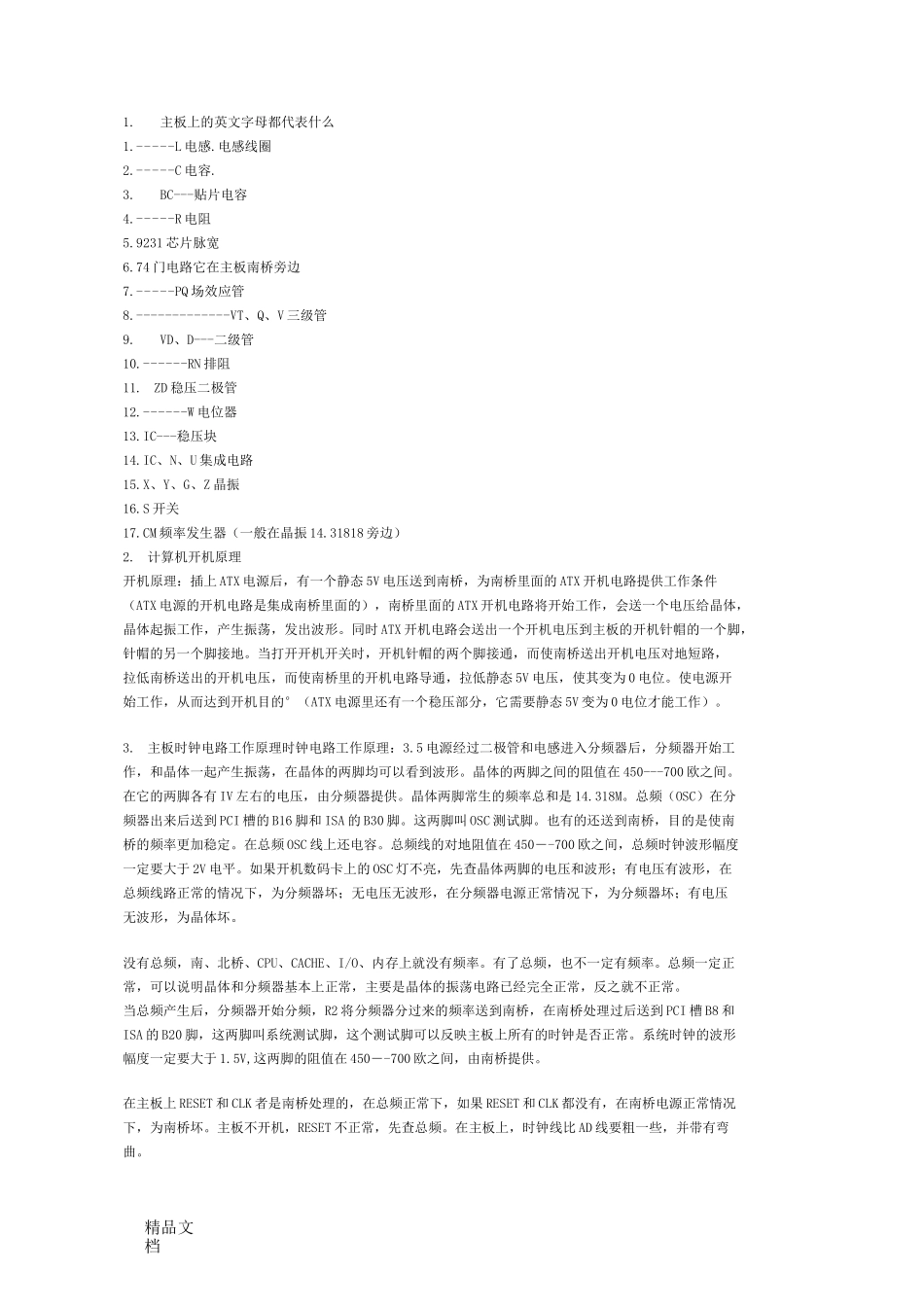

电脑主板原理图_第1页
1/13

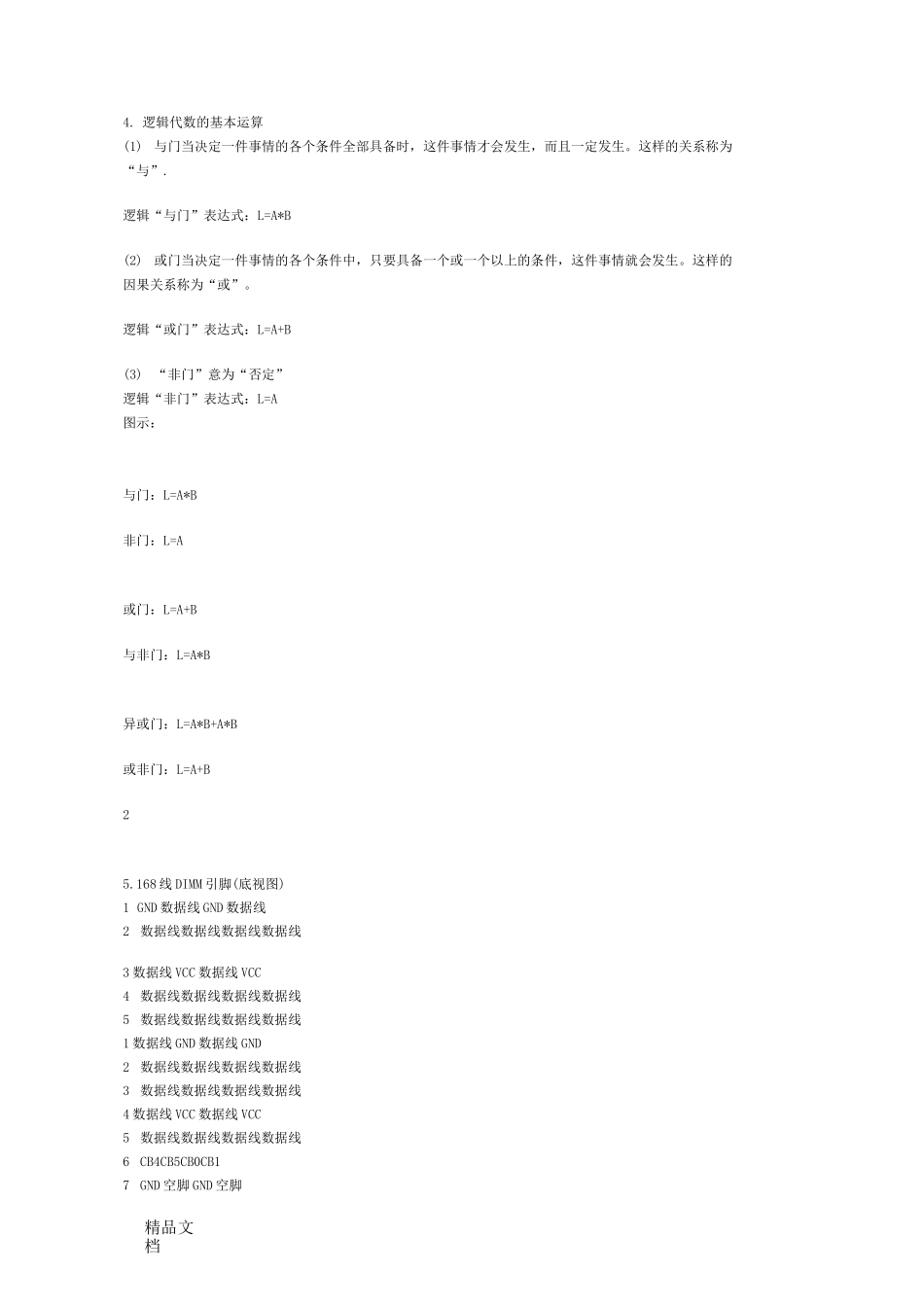

电脑主板原理图_第2页
2/13

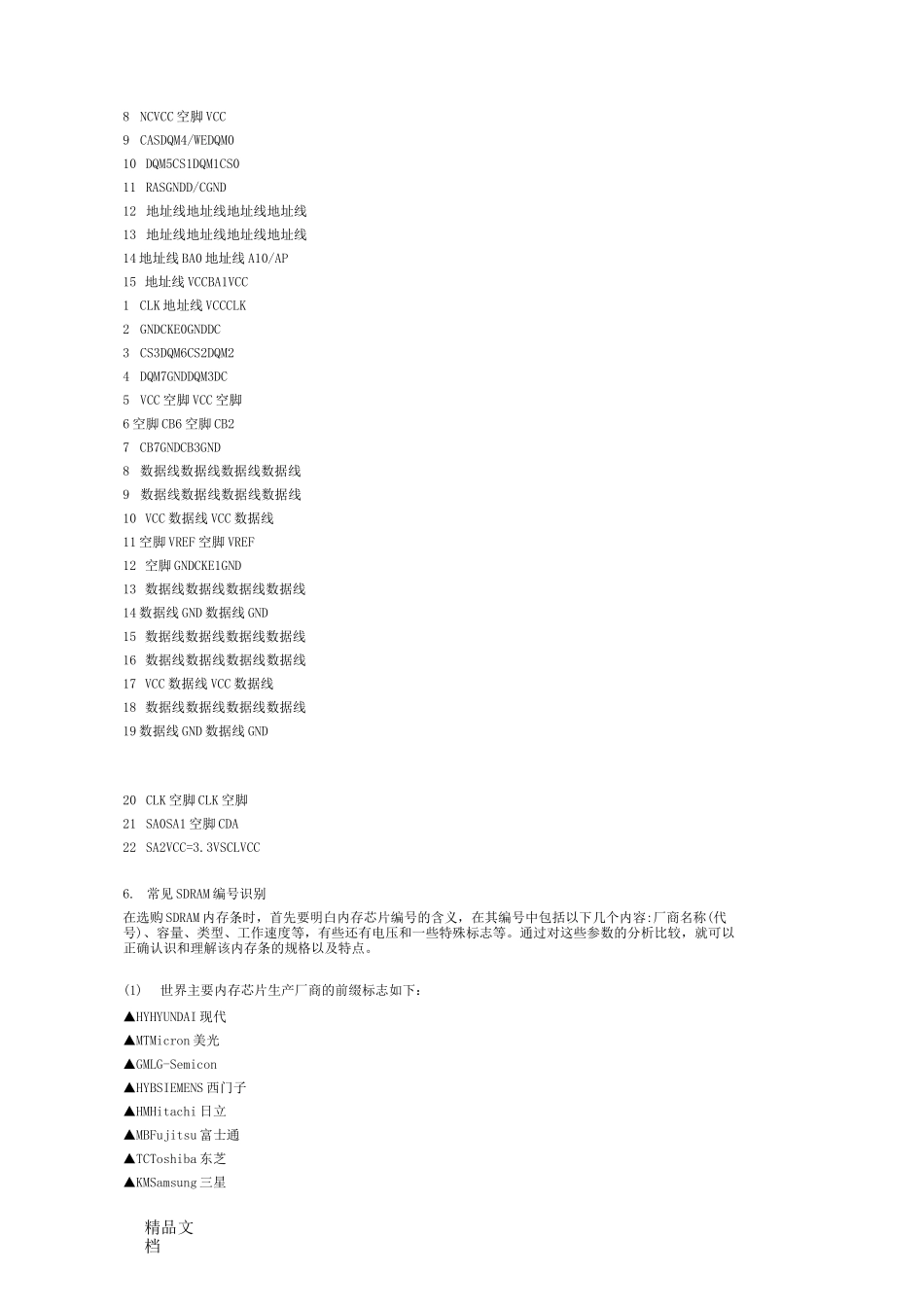

电脑主板原理图_第3页
3/13
精品文档1.主板上的英文字母都代表什么1.-----L 电感.电感线圈2.-----C 电容.3.BC---贴片电容4.-----R 电阻5.9231 芯片脉宽6.74 门电路它在主板南桥旁边7.-----PQ 场效应管8.-------------VT、Q、V 三级管9.VD、D---二级管10.------RN 排阻11.ZD 稳压二极管12.------W 电位器13.IC---稳压块14.IC、N、U 集成电路15.X、Y、G、Z 晶振16.S 开关17.CM 频率发生器(一般在晶振 14.31818 旁边)2.计算机开机原理开机原理:插上 ATX 电源后,有一个静态 5V 电压送到南桥,为南桥里面的 ATX 开机电路提供工作条件(ATX 电源的开机电路是集成南桥里面的),南桥里面的 ATX 开机电路将开始工作,会送一个电压给晶体,晶体起振工作,产生振荡,发出波形。同时 ATX 开机电路会送出一个开机电压到主板的开机针帽的一个脚,针帽的另一个脚接地。当打开开机开关时,开机针帽的两个脚接通,而使南桥送出开机电压对地短路,拉低南桥送出的开机电压,而使南桥里的开机电路导通,拉低静态 5V 电压,使其变为 0 电位。使电源开始工作,从而达到开机目的°(ATX 电源里还有一个稳压部分,它需要静态 5V 变为 0 电位才能工作)。3.主板时钟电路工作原理时钟电路工作原理:3.5 电源经过二极管和电感进入分频器后,分频器开始工作,和晶体一起产生振荡,在晶体的两脚均可以看到波形。晶体的两脚之间的阻值在 450---700 欧之间。在它的两脚各有 IV 左右的电压,由分频器提供。晶体两脚常生的频率总和是 14.318M。总频(OSC)在分频器出来后送到 PCI 槽的 B16 脚和 ISA 的 B30 脚。这两脚叫 OSC 测试脚。也有的还送到南桥,目的是使南桥的频率更加稳定。在总频 OSC 线上还电容。总频线的对地阻值在 450―-700 欧之间,总频时钟波形幅度一定要大于 2V 电平。如果开机数码卡上的 OSC 灯不亮,先查晶体两脚的电压和波形;有电压有波形,在总频线路正常的情况下,为分频器坏;无电压无波形,在分频器电源正常情况下,为分频器坏;有电压无波形,为晶体坏。没有总频,南、北桥、CPU、CACHE、I/O、内存上就没有频率。有了总频,也不一定有频率。总频一定正常,可以说明晶体和分频器基本上正常,主要是晶体的振荡电路已经完全正常,反之就不正常。当总频产生后,分频器开始分频,R2 将分频器分过来的频率送到南桥,在南桥处理过后送到 PCI 槽 B8 和ISA 的 B20 脚,这两脚叫系统测试脚,这个测试脚可以反映主板...
