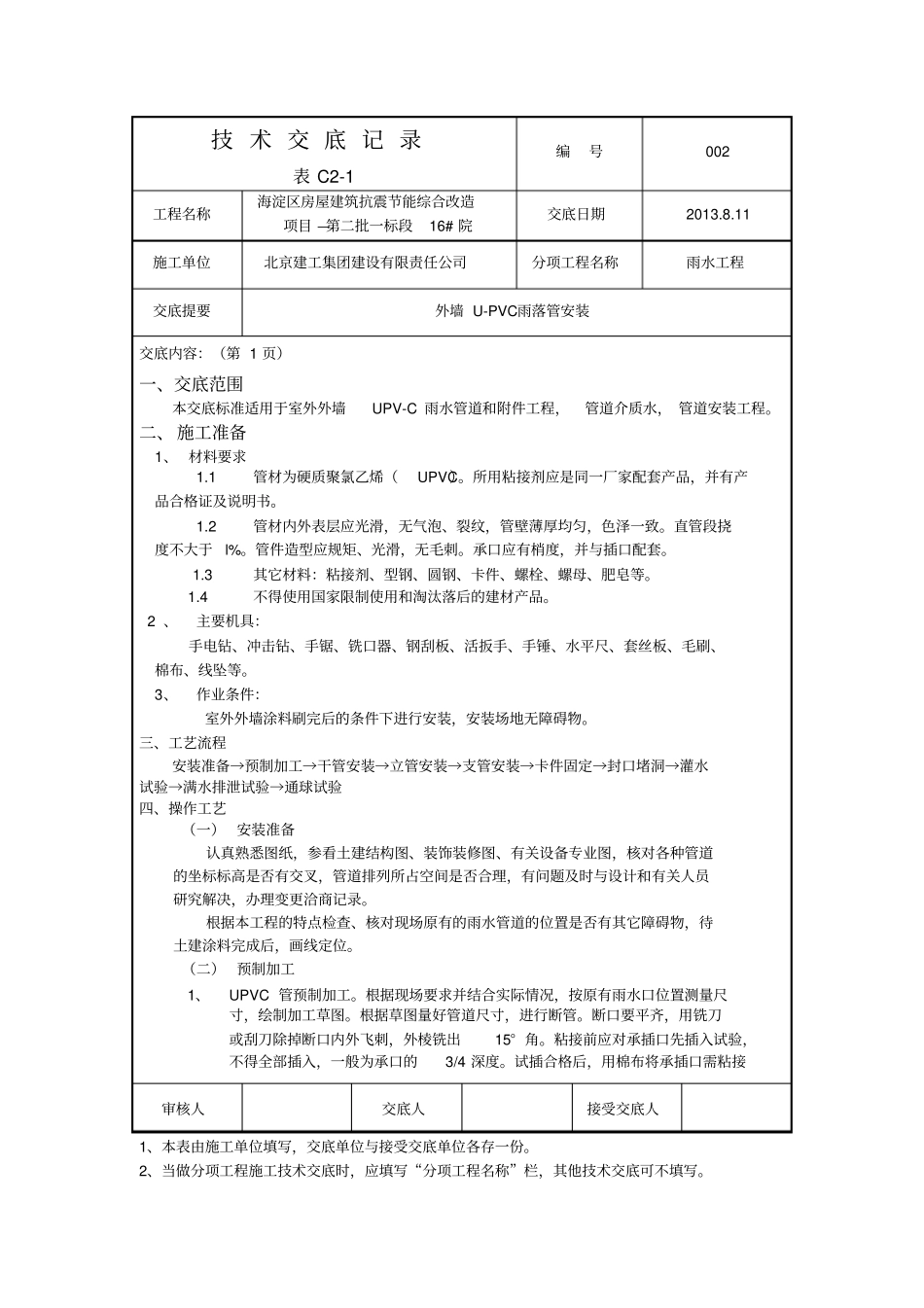

技 术 交 底 记 录表 C2-1 编号002 工程名称海淀区房屋建筑抗震节能综合改造项目 —第二批一标段16# 院交底日期2013.8.11 施工单位北京建工集团建设有限责任公司分项工程名称雨水工程交底提要外墙 U-PVC雨落管安装交底内容：（第 1 页）一、交底范围本交底标准适用于室外外墙UPV-C 雨水管道和附件工程，管道介质水， 管道安装工程。二、 施工准备1、 材料要求1.1 管材为硬质聚氯乙烯（UPVC）。所用粘接剂应是同一厂家配套产品，并有产品合格证及说明书。1.2 管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。直管段挠度不大于l%。管件造型应规矩、光滑，无毛刺。承口应有梢度，并与插口配套。 1.3 其它材料：粘接剂、型钢、圆钢、卡件、螺栓、螺母、肥皂等。 1.4 不得使用国家限制使用和淘汰落后的建材产品。 2 、主要机具：手电钻、冲击钻、手锯、铣口器、钢刮板、活扳手、手锤、水平尺、套丝板、毛刷、棉布、线坠等。3、作业条件：室外外墙涂料刷完后的条件下进行安装，安装场地无障碍物。三、工艺流程安装准备→预制加工→干管安装→立管安装→支管安装→卡件固定→封口堵洞→灌水试验→满水排泄试验→通球试验四、操作工艺（一） 安装准备认真熟悉图纸，参看土建结构图、装饰装修图、有关设备专业图，核对各种管道的坐标标高是否有交叉，管道排列所占空间是否合理，有问题及时与设计和有关人员研究解决，办理变更洽商记录。根据本工程的特点检查、核对现场原有的雨水管道的位置是否有其它障碍物，待土建涂料完成后，画线定位。（二） 预制加工1、UPVC 管预制加工。根据现场要求并结合实际情况，按原有雨水口位置测量尺寸，绘制加工草图。根据草图量好管道尺寸，进行断管。断口要平齐，用铣刀或刮刀除掉断口内外飞刺，外棱铣出15° 角。粘接前应对承插口先插入试验，不得全部插入，一般为承口的3/4 深度。试插合格后，用棉布将承插口需粘接审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技 术 交 底 记 录表 C2-1 编号002 工程名称海淀区房屋建筑抗震节能综合改造项目 —第二批一标段16# 院交底日期2013.8.11 施工单位北京建工集团建设有限责任公司分项工程名称雨水工程交底提要外墙 U-PVC雨落管安装交底内容：（第 2 页）部分的水分、灰尘擦拭干净。如有油污需用...
