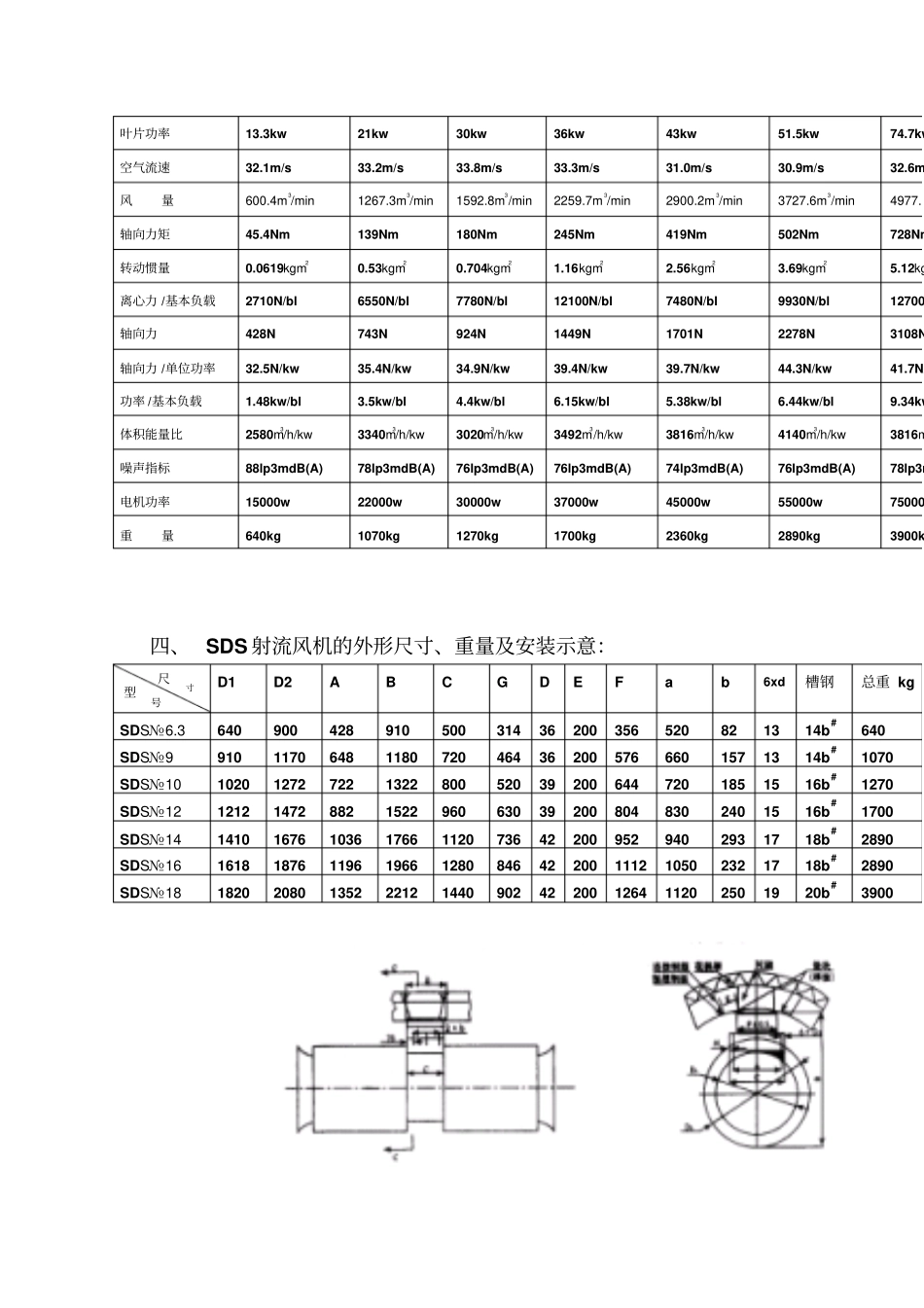

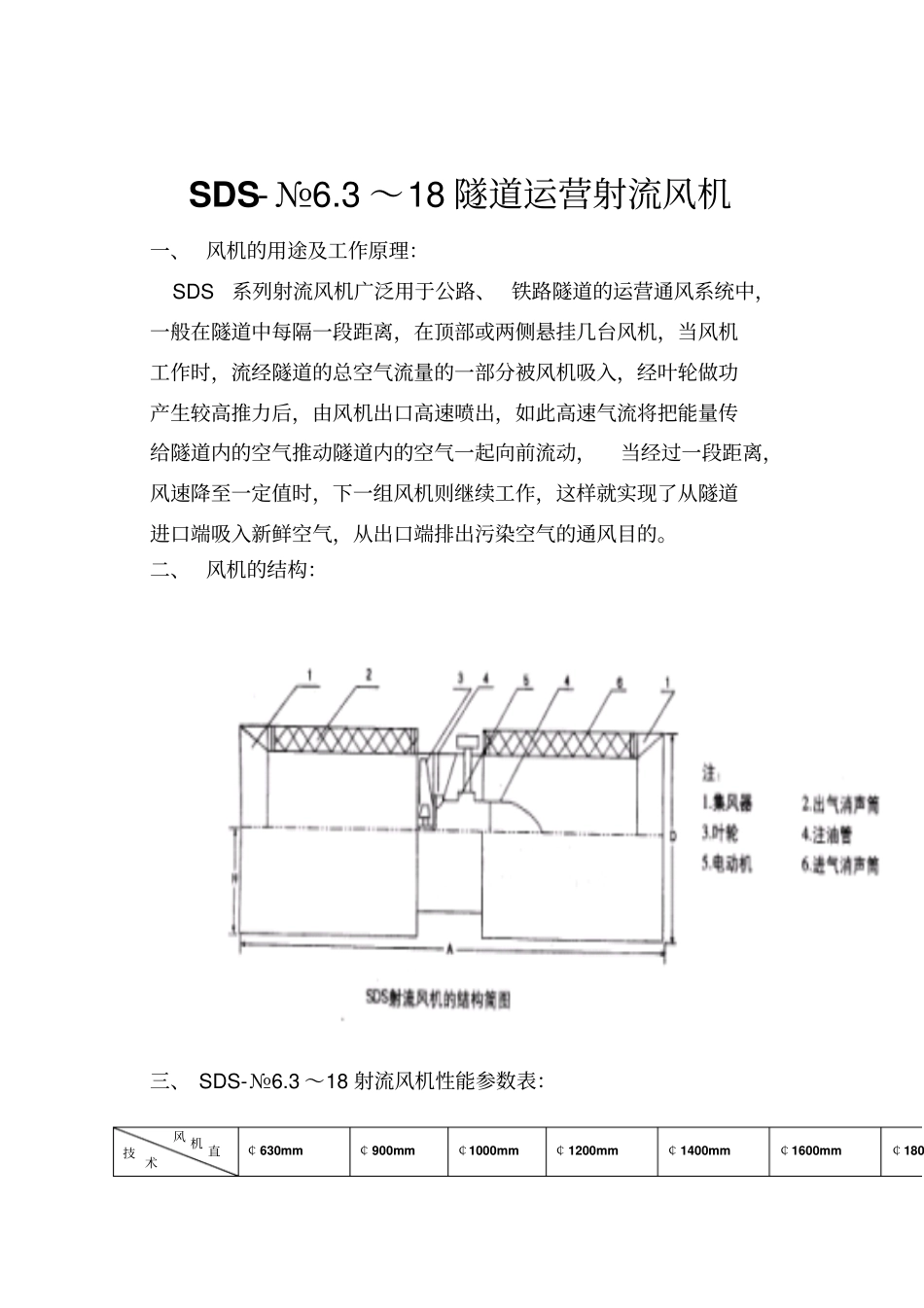

SDS- №6.3 ～18 隧道运营射流风机一、 风机的用途及工作原理： SDS系列射流风机广泛用于公路、 铁路隧道的运营通风系统中，一般在隧道中每隔一段距离，在顶部或两侧悬挂几台风机，当风机工作时，流经隧道的总空气流量的一部分被风机吸入，经叶轮做功产生较高推力后，由风机出口高速喷出，如此高速气流将把能量传给隧道内的空气推动隧道内的空气一起向前流动，当经过一段距离，风速降至一定值时，下一组风机则继续工作，这样就实现了从隧道进口端吸入新鲜空气，从出口端排出污染空气的通风目的。二、 风机的结构：三、 SDS-№6.3 ～18 射流风机性能参数表：￠ 630mm ￠ 900mm ￠1000mm ￠ 1200mm ￠ 1400mm ￠1600mm ￠1800风 机 直技 术叶片功率13.3kw 21kw 30kw 36kw 43kw 51.5kw 74.7kw空气流速32.1m/s 33.2m/s 33.8m/s33.3m/s 31.0m/s 30.9m/s 32.6m风量600.4m3/min1267.3m3/min1592.8m3/min2259.7m3/min2900.2m3/min3727.6m3/min4977.轴向力矩45.4Nm 139Nm 180Nm 245Nm 419Nm 502Nm 728Nm转动惯量0.0619kgm20.53kgm20.704kgm21.16kgm22.56kgm23.69kgm25.12kg离心力 /基本负载2710N/bl 6550N/bl 7780N/bl 12100N/bl 7480N/bl 9930N/bl 12700轴向力428N 743N 924N 1449N 1701N 2278N 3108N轴向力 /单位功率32.5N/kw 35.4N/kw 34.9N/kw 39.4N/kw 39.7N/kw 44.3N/kw 41.7N/功率 /基本负载1.48kw/bl 3.5kw/bl 4.4kw/bl 6.15kw/bl 5.38kw/bl 6.44kw/bl 9.34kw体积能量比2580m3/h/kw3340m3/h/kw3020m3/h/kw3492m3/h/kw3816m3/h/kw4140m3/h/kw3816m3噪声指标88lp3mdB(A) 78lp3mdB(A) 76lp3mdB(A) 76lp3mdB(A) 74lp3mdB(A) 76lp3mdB(A) 78lp3m电机功率15000w 22000w 30000w 37000w 45000w 55000w 75000w重量640kg 1070kg 1270kg 1700kg 2360kg 2890kg 3900k四、 SDS 射流风机的外形尺寸、重量及安装示意：D1 D2 A B C G D E F a b 6xd 槽钢总重 kg SDS№6.3640 900 428 910 500 314 36 200 356 520 82 13 14b#640 SDS№9910 1170 648 1180 720 464 36 200 576 660 157 13 14b#1070 SDS№101020 1272 722 1322 800 520 39 200 644 720 185 15 16b#1270 SDS№121212 1472 882 1522 960 630 39 200 804 830 240 15 16b#1700 SDS№141410 1676 1036 1766 1120 736 42 200 952 940 2...
