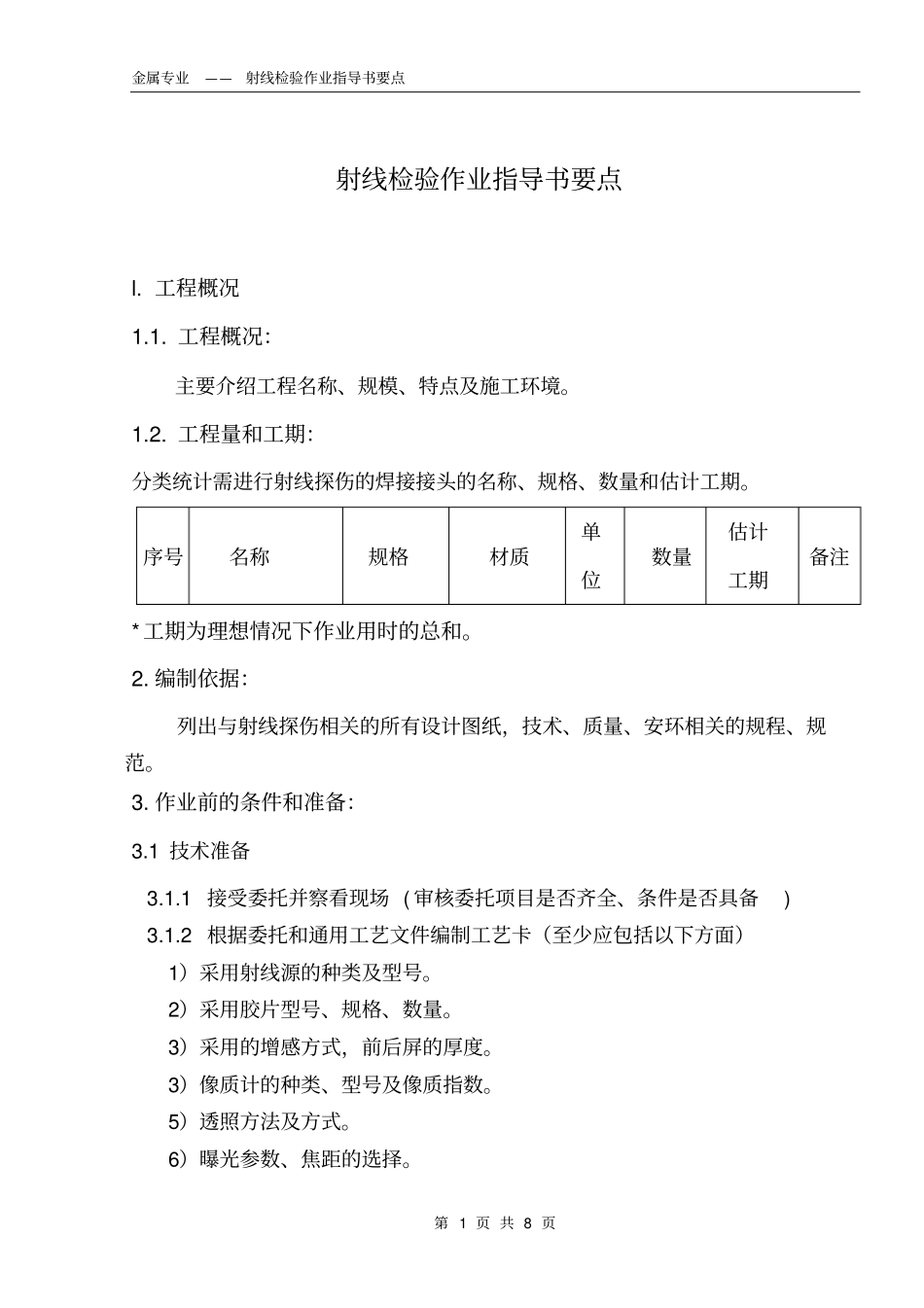

金属专业——射线检验作业指导书要点第 1 页 共 8 页射线检验作业指导书要点l. 工程概况1.1. 工程概况：主要介绍工程名称、规模、特点及施工环境。1.2. 工程量和工期：分类统计需进行射线探伤的焊接接头的名称、规格、数量和估计工期。序号名称规格材质单位数量估计工期备注* 工期为理想情况下作业用时的总和。2. 编制依据：列出与射线探伤相关的所有设计图纸，技术、质量、安环相关的规程、规范。3. 作业前的条件和准备：3.1 技术准备3.1.1 接受委托并察看现场 ( 审核委托项目是否齐全、条件是否具备) 3.1.2 根据委托和通用工艺文件编制工艺卡（至少应包括以下方面）1）采用射线源的种类及型号。2）采用胶片型号、规格、数量。3）采用的增感方式，前后屏的厚度。3）像质计的种类、型号及像质指数。5）透照方法及方式。6）曝光参数、焦距的选择。金属专业——射线检验作业指导书要点第 2 页 共 7 页7）散射线的屏蔽方法。8) 安全注意事项。3.1.3 安全和技术交底3.2 人员( 配置、资格 ) 3.2.1 从事射线检测的人员必须持有中国电力工业无损检测人员资格证书和国家卫生防护部门颁发的放射工作人员证，资格在有效期内。3.2.2 射线探伤辅助工必须经过安全和专业技术培训，合格后方可上岗。3.2.3 评片人员应由射线Ⅱ级或以上人员担任，其矫正视力不得低于1.0 。3.2.4 检测人员应按规定进行体格检查, 并符合要求。。3.2.5 人员最低配备 : 持证射线检验人员 5名( Ⅱ级人员不少于 3名); 射线检验辅助工 12 名。3.2.6 作业人员的职责 (空表格 ) 列出参加射线检验工作人员的岗位名称和职责, 应包括技术员、班组长、检验作业人员。序号岗位名称职责分工和权限3.3 作业工机具（包括配置、等级、精度等）3.3.1 所配备的工器具（包括射线探伤附件、操作工具、通讯工具等）。。序号名称规格/ 型号数量备注3.3.2 所需仪器、仪表的规格和精度（包括射线仪器、冲洗设备、评片设备、防护仪器等 ) 序号名称出厂编号管理编号型号精度分类制造厂使用日期3.4 材料胶片及相关材料的种类及数量。3.5 安全器具金属专业——射线检验作业指导书要点第 3 页 共 7 页防护用品及安全帽、防滑鞋、安全带等劳保用品齐全；施工现场安全设施齐全，照明充足。序号名称数量备注3.6 场地道路3.6.1 被检工件处应有必要的检验空间和良好的安全设施。3.6.2被检工件附近要有良好的可接电源，夜间或暗处工作，要有充足的安全照...
