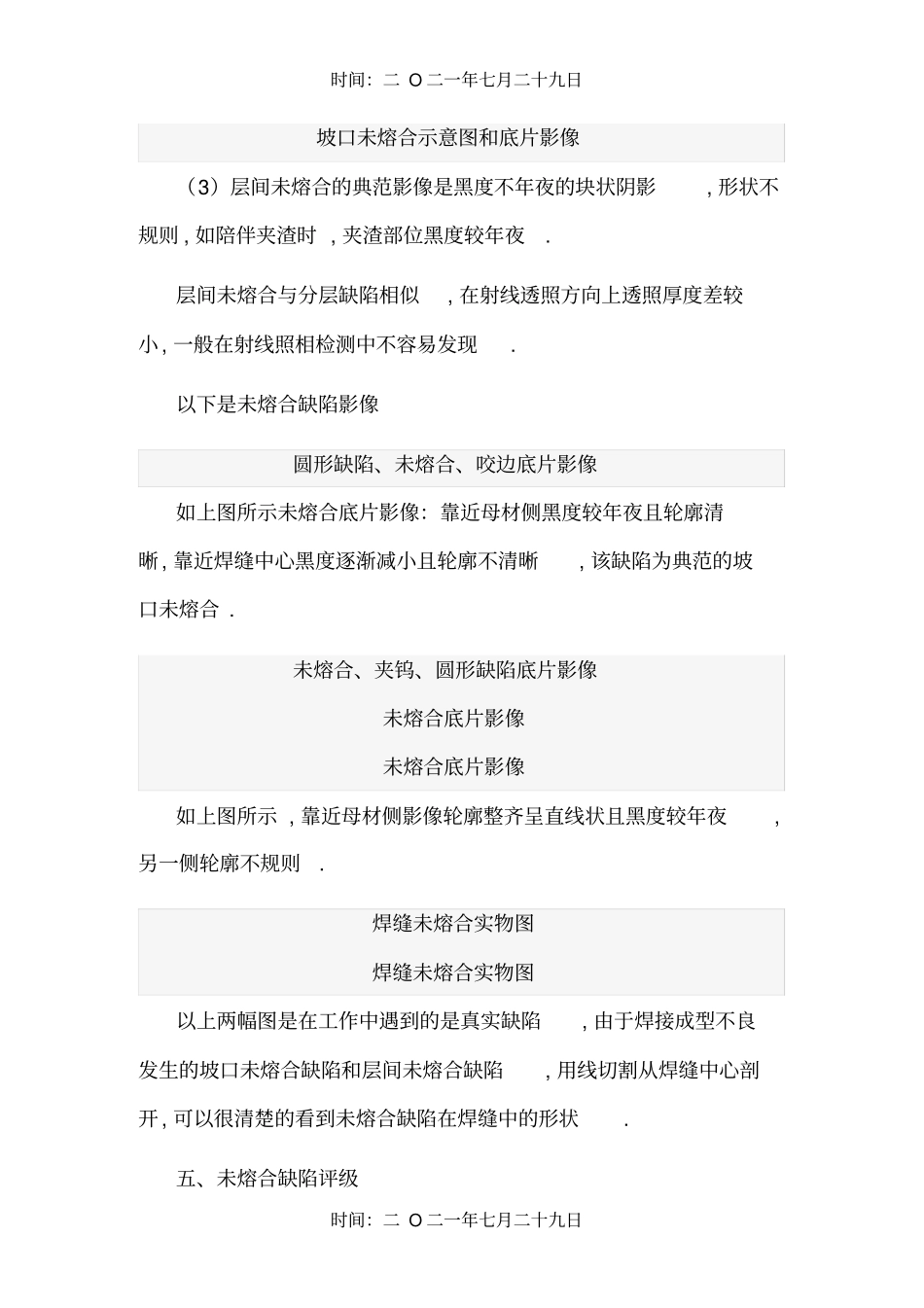

时间：二 O 二一年七月二十九日时间：二 O 二一年七月二十九日射线评片技巧 (三)：焊缝未熔合射线底片影像特点之阿布丰王创作时间：二 O 二一年七月二十九日2015-04-19 分类： 解决方案阅读 (1933) 评论 (0) 根据 GB6417-1986《金属熔化焊焊缝缺陷分类及说明》界说未熔合 , 在焊接过程中由于焊缝金属与母材金属未完全熔化结合,或者焊道金属与焊道金属之间未完全熔化结合发生的缺陷称为未熔合 . 本文讲述未熔合缺陷的分类、焊缝未熔合危害、焊缝未熔合的发生原因、焊缝未熔合在射线底片影像上的特征缺陷, 以及讲解工作中射线检测的焊缝未熔合缺陷底片.一、未熔合分类焊缝未熔合可分为层间未熔合、坡口未熔合（侧壁未熔合）、根部未熔合 , 如下图所示为三类焊缝未熔合的示意图. 未熔合常呈现在焊缝根部形成根部未熔合、在焊道间层形成层间未熔合、在焊道和母材坡口之间形成坡口未熔合, 以及在焊缝和母材溢流或焊瘤之间等位置 .坡口未融合示意图层间未融合示意图根部未融合示意图二、未熔合危害时间：二 O 二一年七月二十九日时间：二 O 二一年七月二十九日未熔合是一种面积型缺陷, 坡口侧未熔合和根部未熔合明显减小了承载截面积, 应力集中比力严重, 其危害性仅次于裂纹.三、未熔合的发生原因（1）焊道清理不干净, 存在油污或铁锈；（2）坡口设计加工分歧理 , 液态金属流动有死角；（3）焊接电流过小 , 焊丝未完全熔化；（4）焊枪没有充沛摆动, 焊接位置存在死角；（5）焊工为了加快焊接速度, 擅自提高电流等.四、未熔合射线底片影像特征（1）根部未熔合：典范影像是连续或断续的黑线, 靠近母材侧影像轮廓整齐呈直线状且黑度较年夜, 为坡口或钝边的机械加工痕迹. 靠近焊缝中心测未熔合影像的轮廓可能较规则, 也可能不规则 ,呈曲齿状的块状缺陷.根部未熔合在底片上的位置就是焊缝根部的投影位置, 若射线垂直焊缝透照 , 则缺陷一般在焊缝影像的中间. 若斜角度透照或者母材坡口形状分歧毛病称（开单边坡口）可能偏向一边.（2）坡口未熔合：典范影像是连续或断续的黑线, 宽度纷歧 ,黑度不均匀 , 一侧轮廓较齐 , 黑度较年夜 , 另一侧轮廓不规则, 黑度较小 , 在底片上的位置一般在中心至边缘的1/2 处, 沿焊缝纵向延伸.时间：二 O 二一年七月二十九日时间：二 O 二一年七月二十九日坡口未熔合示意图和底片影像（3）层间未熔合的典范影像是黑度不年夜的块状阴影, 形状不规则 , 如陪伴夹...
