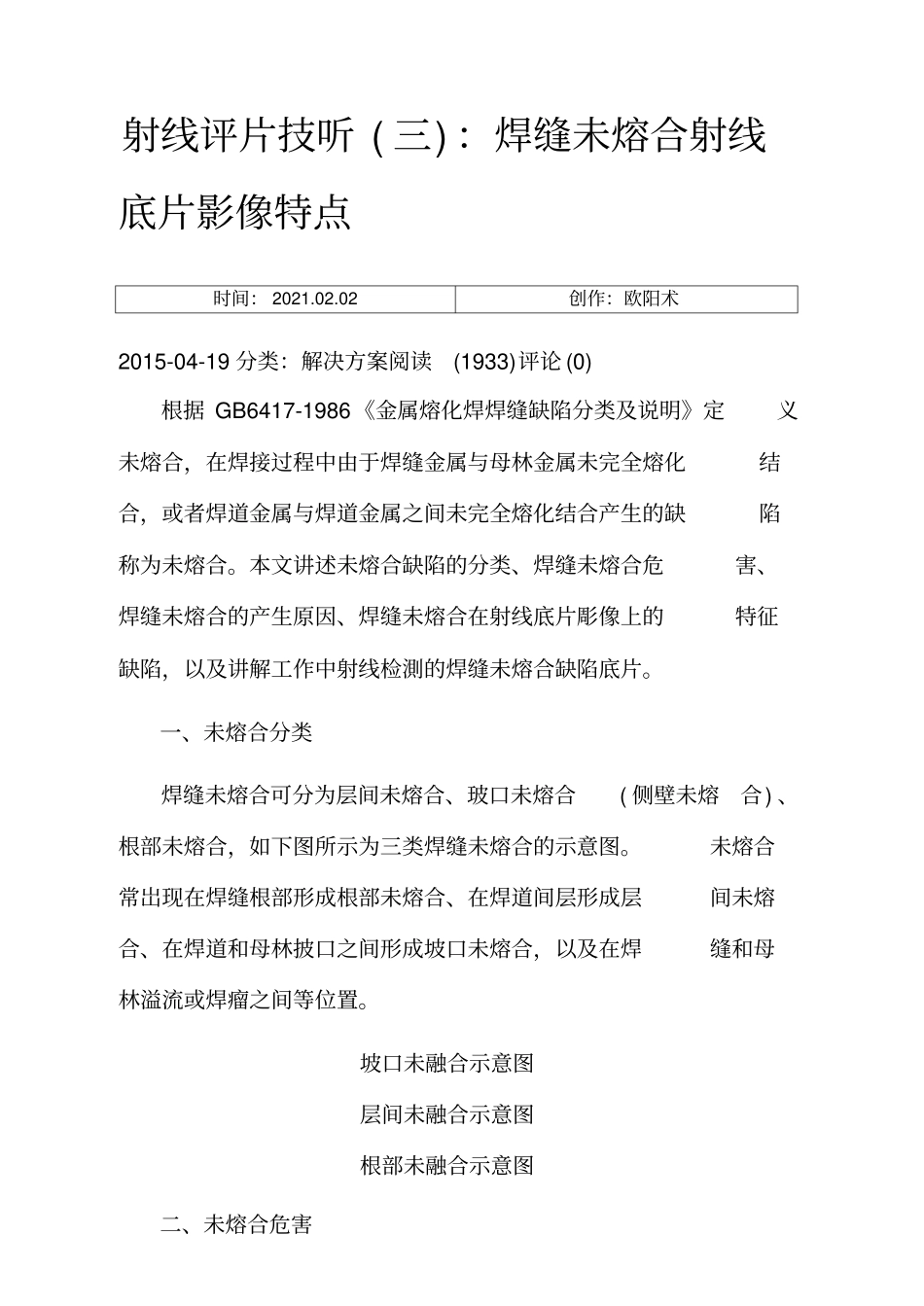

射线评片技听 ( 三) ：焊缝未熔合射线底片影像特点时间： 2021.02.02创作：欧阳术2015-04-19 分类：解决方案阅读(1933)评论 (0) 根据 GB6417-1986《金属熔化焊焊缝缺陷分类及说明》定义未熔合，在焊接过程中由于焊缝金属与母林金属未完全熔化结合，或者焊道金属与焊道金属之间未完全熔化结合产生的缺陷称为未熔合。本文讲述未熔合缺陷的分类、焊缝未熔合危害、焊缝未熔合的产生原因、焊缝未熔合在射线底片彫像上的特征缺陷，以及讲解工作中射线检測的焊缝未熔合缺陷底片。一、未熔合分类焊缝未熔合可分为层间未熔合、玻口未熔合( 侧壁未熔合) 、根部未熔合，如下图所示为三类焊缝未熔合的示意图。未熔合常岀现在焊缝根部形成根部未熔合、在焊道间层形成层间未熔合、在焊道和母林披口之间形成坡口未熔合，以及在焊缝和母林溢流或焊瘤之间等位置。坡口未融合示意图层间未融合示意图根部未融合示意图二、未熔合危害欧阳术创编2021.02.02未熔合是一种面枳型缺陷，玻口侧未熔合和根部未熔合明显减小了飛载戡面枳，应力集中比较严重，其危害性仅次于裂纹。三、 未熔合的产生原因（1）焊道清理不干淨 , 存在油污或跌锈；（2） 玻口设 it ini 不合理，液态金属流动有死角；（3） 焊接电流过小 , 焊丝未完全熔化；（4） 焊枪没有充分摆动，焊接位置存在死角；（5） 焊工为了加快焊接速度，轉自提髙电流等。四、 未熔合射线底片影像特征（1） 根部未熔合：典型影像是连续或断续的黑线，靠近母林侧敷像轮廓整齐呈直线狀且黑度较大，为坡口或钝边的机楠加工痕谨。靠近焊缝中心測未熔合鄭像的轮廓可能较观则，也可能不观则，呈曲齿狀的挟状缺陷。根部未熔合在底片上的位置就是焊缝根部的投影位置，若射线垂直焊缝遹照，则缺陷一般在焊缝影像的中间。若斜角度透照或者母林披口形状不对称（开单血玻口）可能偏向一血。（2） 玻口未熔合：典型影像是连续或?｛续的黑线，宽度不黑度不均匀，一侧轮廓较齐，黑度较大，另一侧轮團不规则，黑度较小，在底片上的位置一般在中心至ii 缘的 1 /2 处, 沿焊缝纵向延伸。坡口未熔合示意图和底片影像（3）层间未熔合的典型影像是黑度不大的块状阴影，形状不观则，如伴有夹渣时，夹渣部位黑度较大。层间未熔合与分层缺陷相做，在射线透照方向上遹照厚度差较小，一般在射线照相检測中不易发现。以下是未熔合缺陷影像圆形缺陷、未熔合、咬边底片鄭像如上图所示未熔合底片影像: 靠近母林侧黑度较大且...
