小型客车汽车动力总成匹配与总体设计汽车设计课程设计VIP专享VIP免费

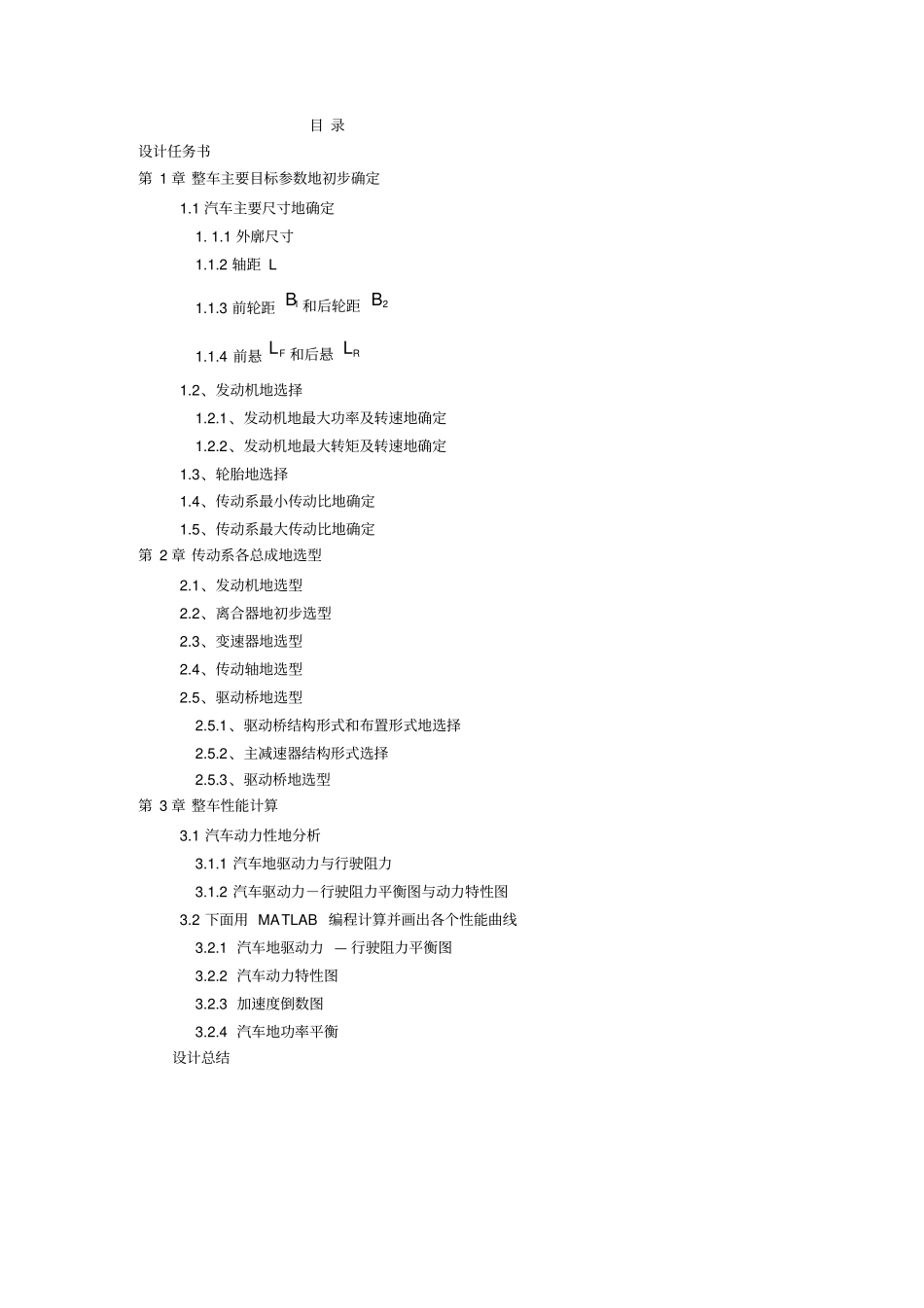

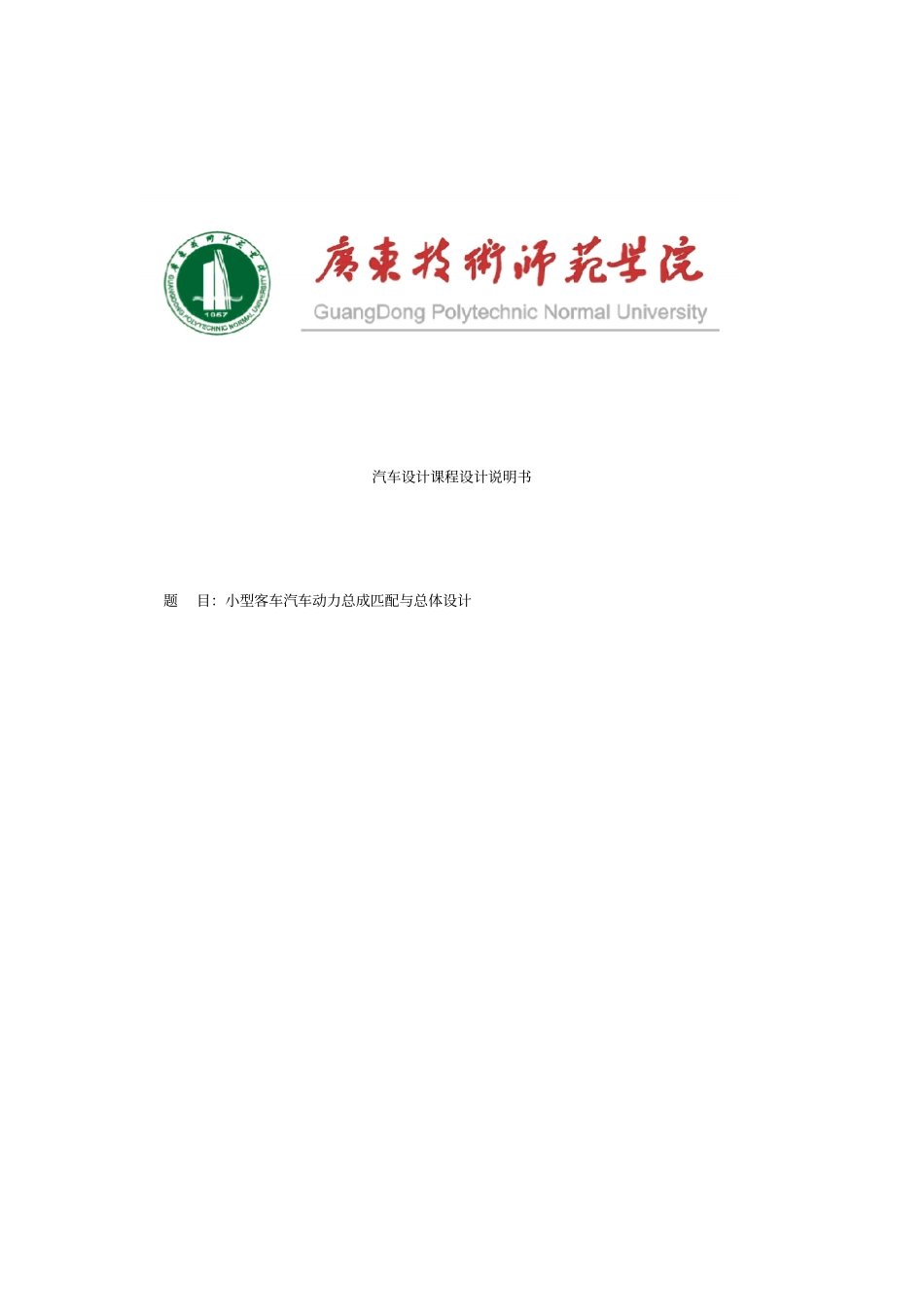

汽车设计课程设计说明书题目：小型客车汽车动力总成匹配与总体设计目 录设计任务书第 1 章 整车主要目标参数地初步确定1.1 汽车主要尺寸地确定1. 1.1 外廓尺寸1.1.2 轴距 L1.1.3 前轮距1B 和后轮距2B1.1.4 前悬FL 和后悬RL1.2、发动机地选择1.2.1、发动机地最大功率及转速地确定1.2.2、发动机地最大转矩及转速地确定1.3、轮胎地选择1.4、传动系最小传动比地确定1.5、传动系最大传动比地确定第 2 章 传动系各总成地选型2.1、发动机地选型2.2、离合器地初步选型2.3、变速器地选型2.4、传动轴地选型2.5、驱动桥地选型2.5.1、驱动桥结构形式和布置形式地选择2.5.2、主减速器结构形式选择2.5.3、驱动桥地选型第 3 章 整车性能计算3.1 汽车动力性地分析3.1.1 汽车地驱动力与行驶阻力3.1.2 汽车驱动力－行驶阻力平衡图与动力特性图3.2 下面用 MATLAB 编程计算并画出各个性能曲线3.2.1 汽车地驱动力 — 行驶阻力平衡图3.2.2 汽车动力特性图3.2.3 加速度倒数图3.2.4 汽车地功率平衡设计总结设计任务书载货汽车汽车动力总成匹配与总体设计1、整车性能参数设计一辆用于城市短途运输地小型客车.整车尺寸（长 ×宽×高）6000mm× 2200mm× 2500mm轴数2座位数17总质量 4500kg公路行驶最高车速120km最大爬坡度≥30%2、要求1）查阅相关资料，根据设计题目中地具体特点，进行发动机、离合器、变速箱、传动轴、驱动桥以及车轮地选型.2）根据所选总成进行汽车动力性、经济性地估算.3）绘制设计车辆地总体布置图.4）完成设计说明书.第 1 章 整车主要目标参数地初步确定1.1 汽车主要尺寸地确定1. 1.1 外廓尺寸汽车地总长、总宽和总高应根据汽车地用途、道路条件、吨位、外形设计、公路限制和结构布置等因素来确定.在总体设计时要力求减少汽车地外廓尺寸，以减轻汽车总重，提高汽车地动力性、经济性和机动性.各国对公路运输车辆地外廓尺寸均有法规限制.这是为了适合本国地公路、桥梁和运输标准以及保证驾驶地安全性.GB1589-89 汽车外廓尺寸限界规定汽车外廓尺寸长：货车、越野车、整体式客车不应超过12 m ，单铰接式客车不超过18 m ，半挂汽车列车不超过16.5 m，全挂汽车列车不超过20m；不包括后视镜，汽车宽不超过2.5m ；空载、顶窗关闭状态下，汽车高不超过4 m；后视镜等单侧外伸量不得超出最大宽度处250 mm；顶窗、换气装置开启时不得超出车高300 mm.根据本车地特点，参考同类车型，本车地外廓尺寸如下：总长：aL...
