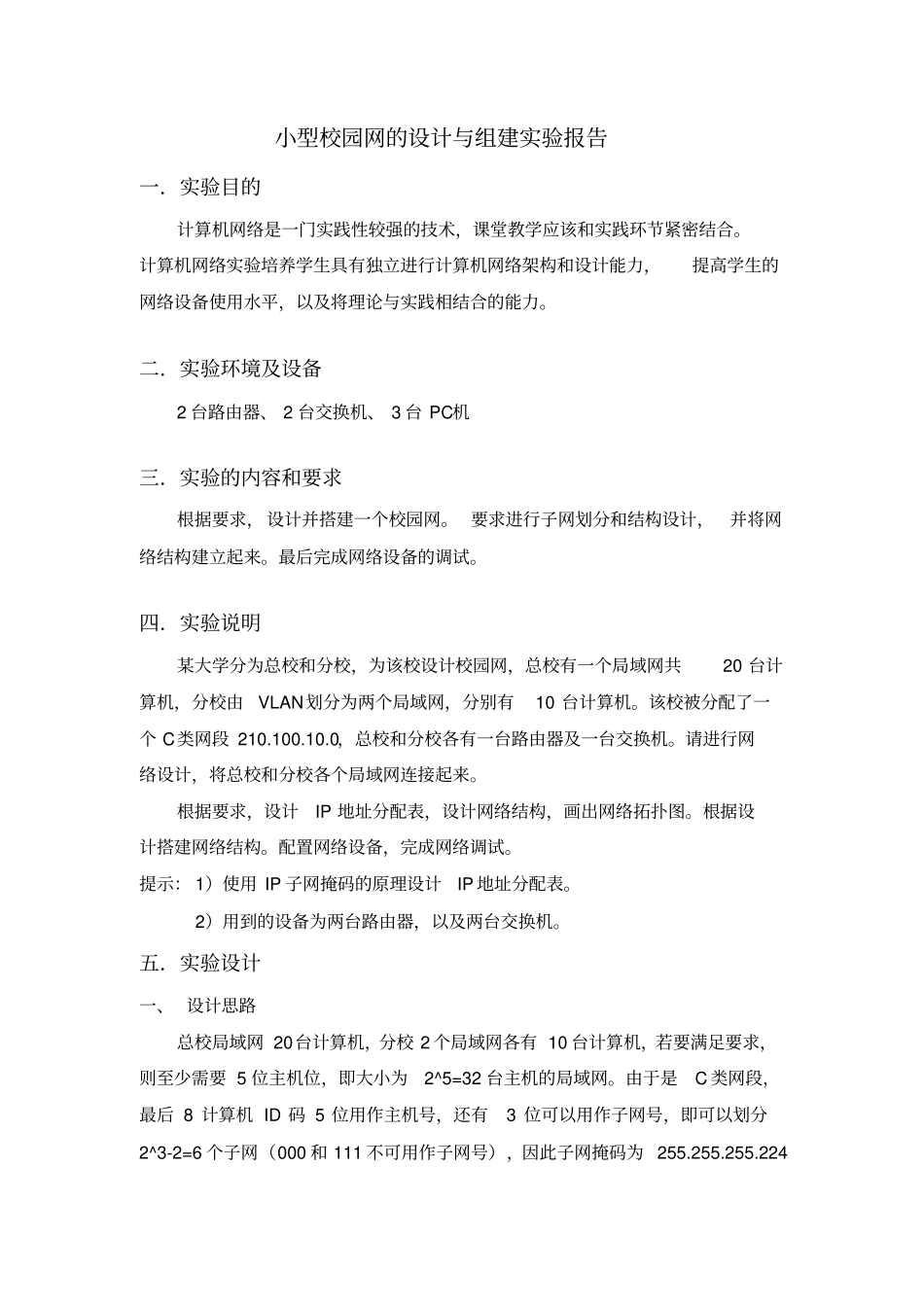

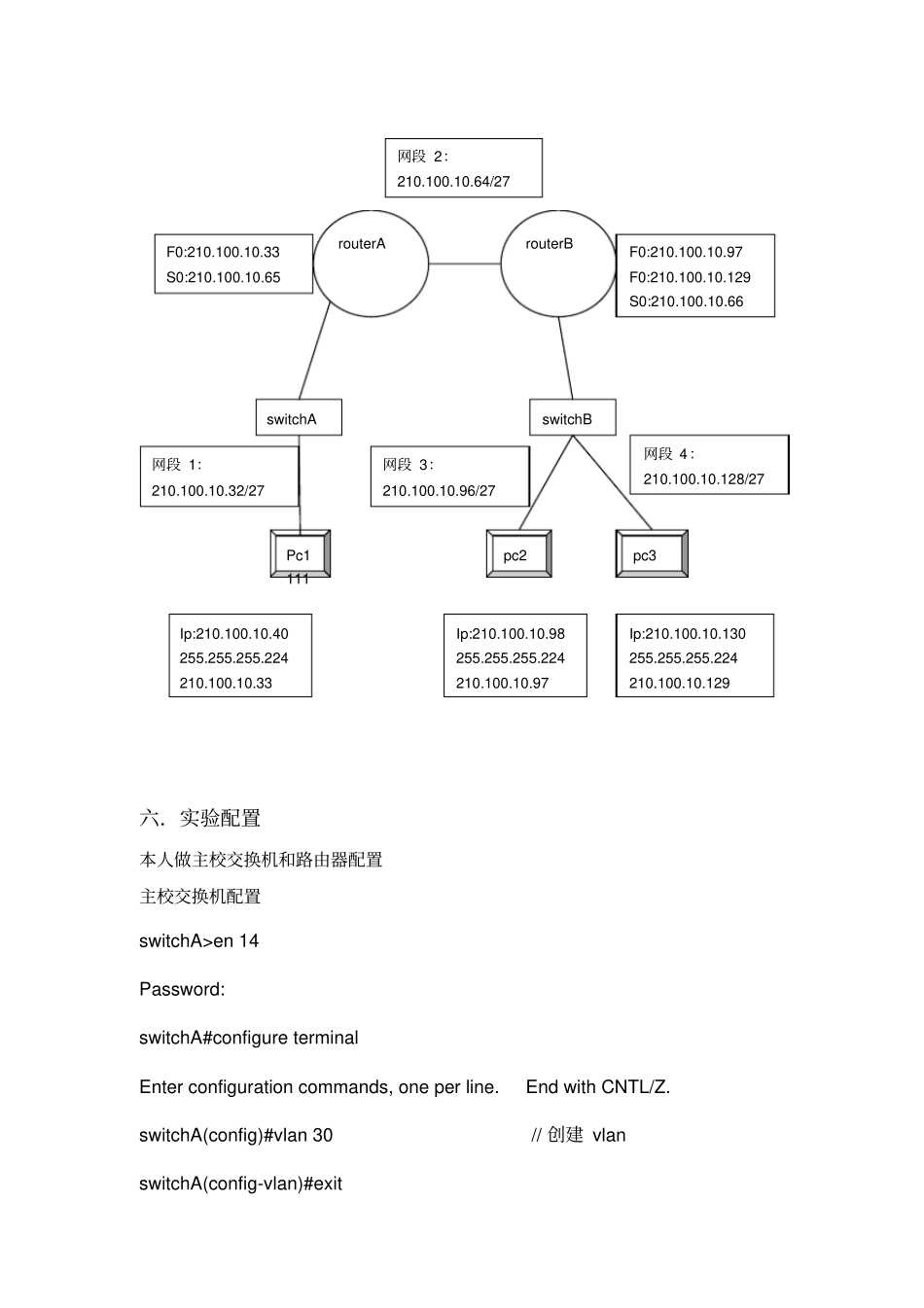

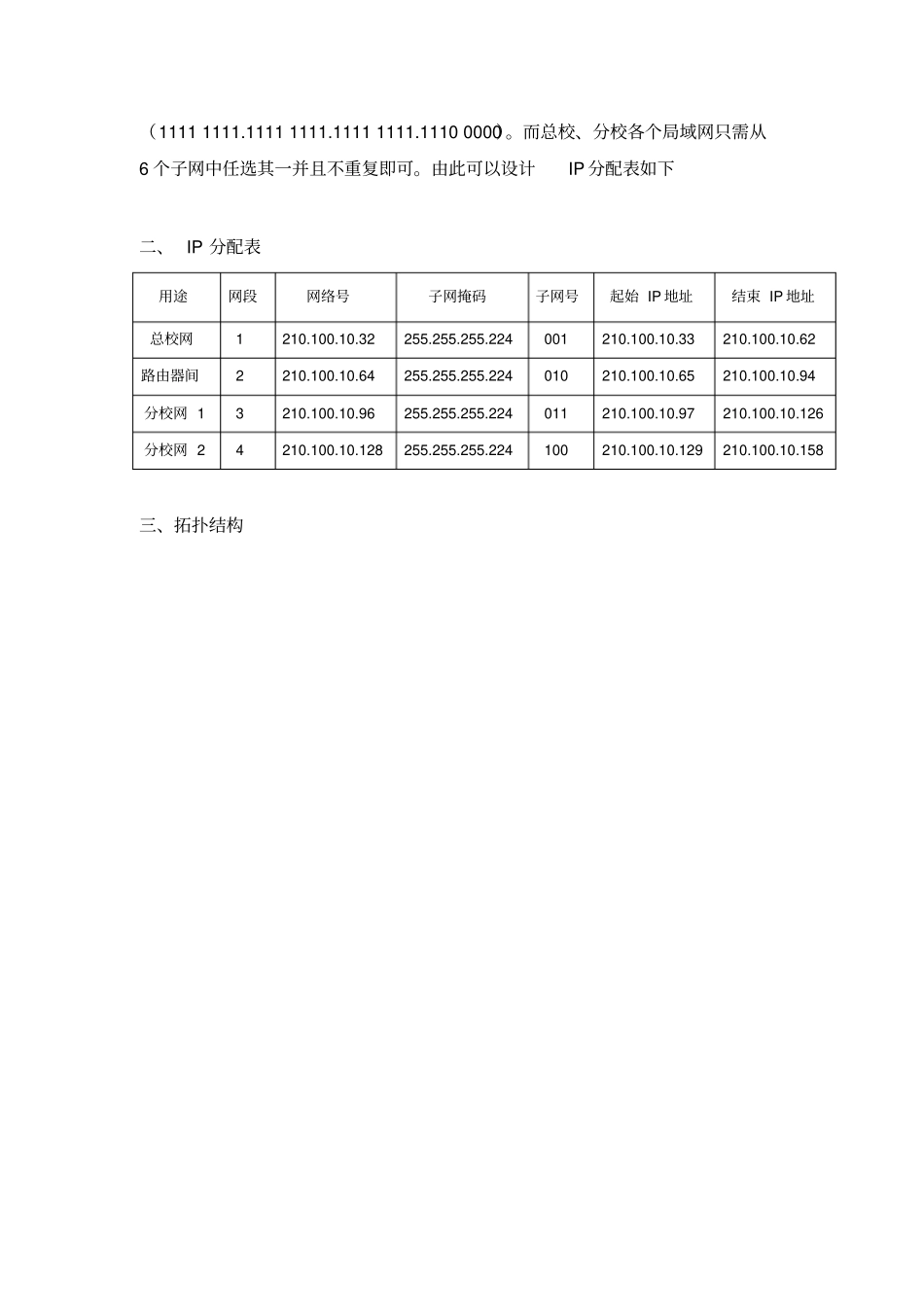

小型校园网的设计与组建实验报告一．实验目的计算机网络是一门实践性较强的技术，课堂教学应该和实践环节紧密结合。计算机网络实验培养学生具有独立进行计算机网络架构和设计能力，提高学生的网络设备使用水平，以及将理论与实践相结合的能力。二．实验环境及设备2 台路由器、 2 台交换机、 3 台 PC机三．实验的内容和要求根据要求， 设计并搭建一个校园网。 要求进行子网划分和结构设计，并将网络结构建立起来。最后完成网络设备的调试。四．实验说明某大学分为总校和分校，为该校设计校园网，总校有一个局域网共20 台计算机，分校由VLAN划分为两个局域网，分别有10 台计算机。该校被分配了一个 C类网段 210.100.10.0，总校和分校各有一台路由器及一台交换机。请进行网络设计，将总校和分校各个局域网连接起来。根据要求，设计IP 地址分配表，设计网络结构，画出网络拓扑图。根据设计搭建网络结构。配置网络设备，完成网络调试。提示： 1）使用 IP 子网掩码的原理设计IP 地址分配表。2）用到的设备为两台路由器，以及两台交换机。五．实验设计一、 设计思路总校局域网 20台计算机，分校 2 个局域网各有 10 台计算机，若要满足要求，则至少需要 5 位主机位，即大小为2^5=32 台主机的局域网。由于是C 类网段，最后 8 计算机 ID 码 5 位用作主机号，还有3 位可以用作子网号，即可以划分2^3-2=6 个子网（000 和 111 不可用作子网号），因此子网掩码为 255.255.255.224（1111 1111.1111 1111.1111 1111.1110 0000）。而总校、分校各个局域网只需从6 个子网中任选其一并且不重复即可。由此可以设计IP 分配表如下二、 IP 分配表用途网段网络号子网掩码子网号起始 IP 地址结束 IP 地址总校网1 210.100.10.32 255.255.255.224 001 210.100.10.33 210.100.10.62 路由器间2 210.100.10.64 255.255.255.224 010 210.100.10.65 210.100.10.94 分校网 1 3 210.100.10.96 255.255.255.224 011 210.100.10.97 210.100.10.126 分校网 2 4 210.100.10.128 255.255.255.224 100 210.100.10.129 210.100.10.158 三、拓扑结构六．实验配置本人做主校交换机和路由器配置主校交换机配置switchA>en 14 Password: switchA#configure terminal Enter configuration commands, one per line. End with CNTL/Z. switchA(config)#vlan 30 // 创建 vlan switchA(config-vlan...
