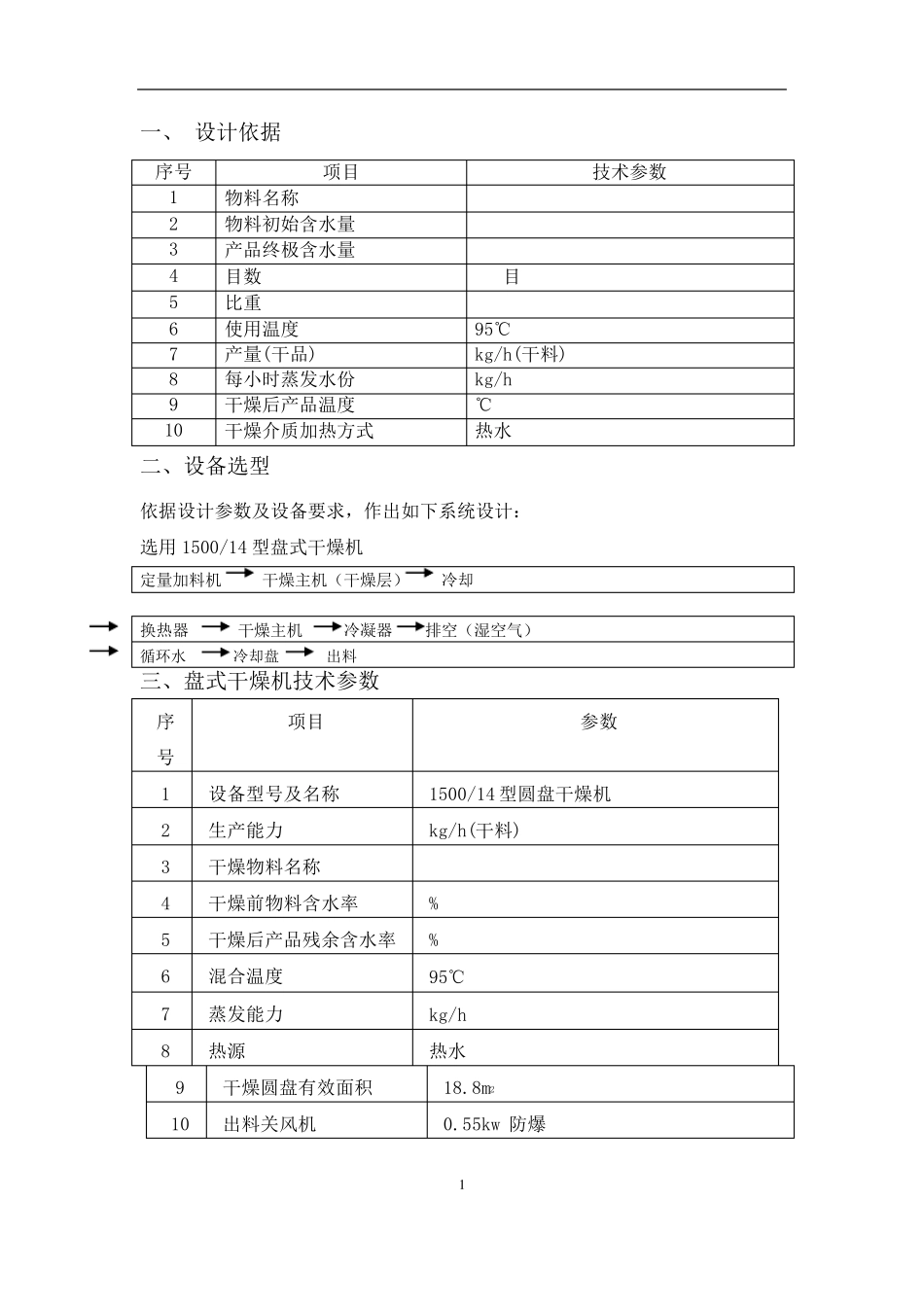

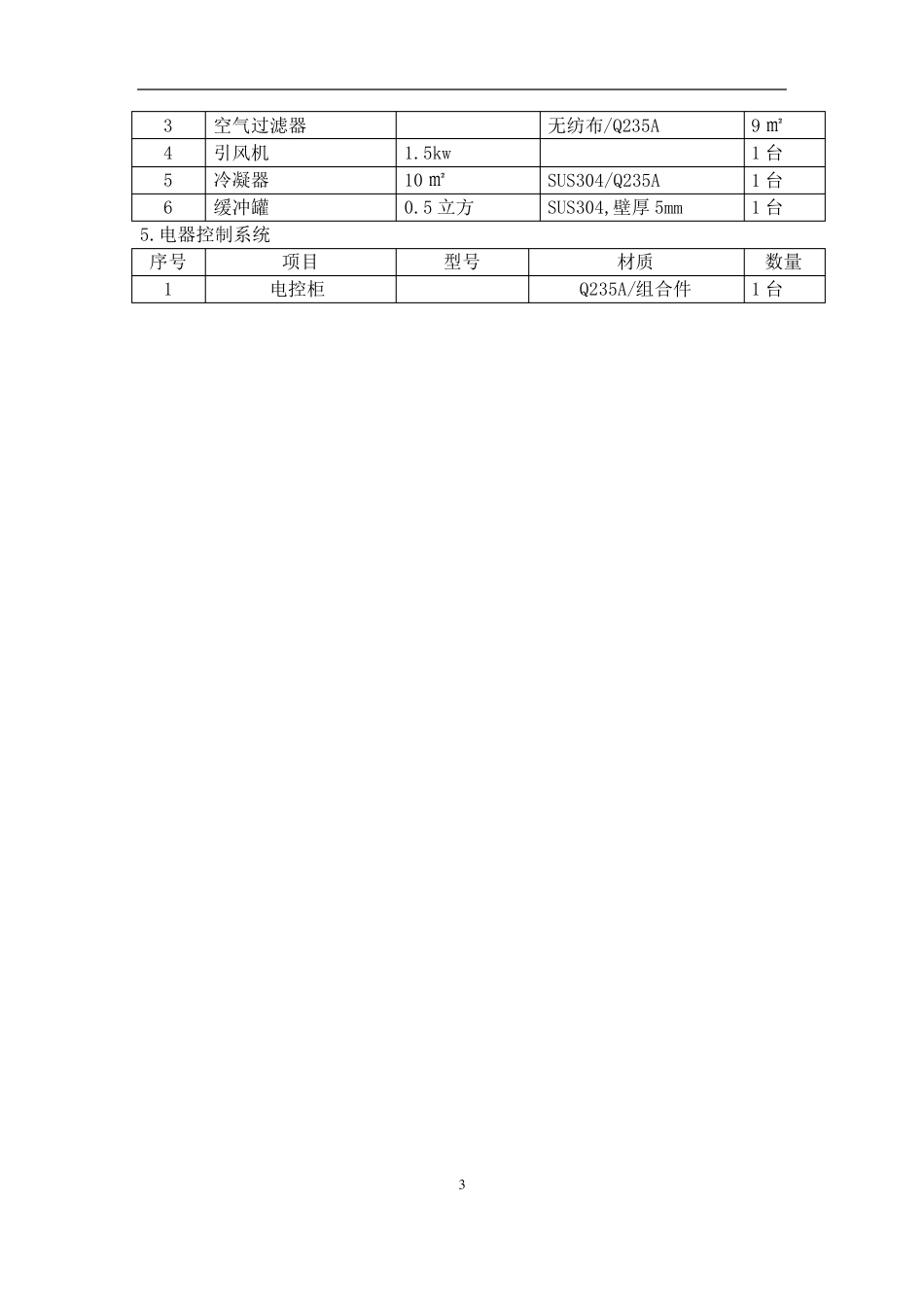

1 一、 设计依据 序号 项目 技术参数 1 物料名称 2 物料初始含水量 3 产品终极含水量 4 目数 目 5 比重 6 使用温度 95℃ 7 产量(干品) kg/h(干料) 8 每小时蒸发水份 kg/h 9 干燥后产品温度 ℃ 10 干燥介质加热方式 热水 二、设备选型 依据设计参数及设备要求,作出如下系统设计: 选用1500/14 型盘式干燥机 定量加料机 干燥主机(干燥层) 冷却 换热器 干燥主机 冷凝器 排空(湿空气) 循环水 冷却盘 出料 三、盘式干燥机技术参数 序号 项目 参数 1 设备型号及名称 1500/14 型圆盘干燥机 2 生产能力 kg/h(干料) 3 干燥物料名称 4 干燥前物料含水率 % 5 干燥后产品残余含水率 % 6 混合温度 95℃ 7 蒸发能力 kg/h 8 热源 热水 9 干燥圆盘有效面积 18.8m2 10 出料关风机 0.55kw 防爆 2 11 定量加料器 1.5kw 防爆 12 引风机 1.5kw 防爆 13 传动装置 3kw 防爆 14 冷凝器 12 ㎡ 15 缓冲罐 0.5 立方 16 系统最大装机功率 6.55kw 17 设备占地面积 4300×2500×4700(长×宽×高) 四、设备主要清单 1.物料上料系统 序号 项目 型号 材质 数量 1 定量加料器 φ159mm SUS304/1.5kw 1 台 2.干燥系统 序号 项目 型号 材质 数量 1 大加热盘 φ1500mm SUS304 /Q235A,壁厚4mm,5mm 6 套 2 小加热盘 φ1300mm SUS304 /Q235A,壁厚4mm,5mm 6 套 3 大冷却盘 φ1500mm SUS304 /Q235A,壁厚4mm,5mm 1 套 4 小冷却盘 φ1300mm SUS304 /Q235A,壁厚4mm,5mm 1 套 3 大盘耙臂、耙叶 SUS304 /组件,耙叶为冲压件,耙叶四氟组合件 35 套 4 小盘耙臂、耙叶 SUS304 /组件,耙叶为冲压件,耙叶四氟组合件 28 套 5 耙臂座 SUS304 /组合件 14 套 6 出料盘 SUS304 /组合件 1 套 7 填料密封箱 Q235/石墨/石棉盘根 2 套 8 蒸汽进、出管 SUS304 /Q235A 全套 9 圆盘支撑架 SUS304 /Q235A 3 套 10 传动主轴 φ159mm SUS304 /45﹟钢 1 支 11 传动装置组合 3kw,变频调速、含电机、减速机、联轴器、轴承等。 1 套 12 出料关风机 0.55kw 1 台 13 主机支撑架 Q235A/组合件 1 套 4.加热、除尘、冷却系统 序号 项目 型号 材质 数量 1 热水进、出管组合 SUS304/Q235A 1 套 2 换热器 铝片/Q235A 30 ㎡ 3 3 空气过滤器 无纺布/Q235A 9 ㎡ 4 引风机 1.5kw 1 台 5 冷凝器 10 ㎡ SUS304/Q235A 1 台 6 缓冲罐 0.5 立方 SUS304,壁厚5mm 1 台 5.电器控制系统 序号 项目 型号 材质 数量 1 电控柜 Q235A/组合件 1 台
