TPG-100调味品喷雾干燥机技术方案VIP免费

TPG-100调味品喷雾干燥机技术方案_第1页
1/6
TPG-100调味品喷雾干燥机技术方案_第2页
2/6

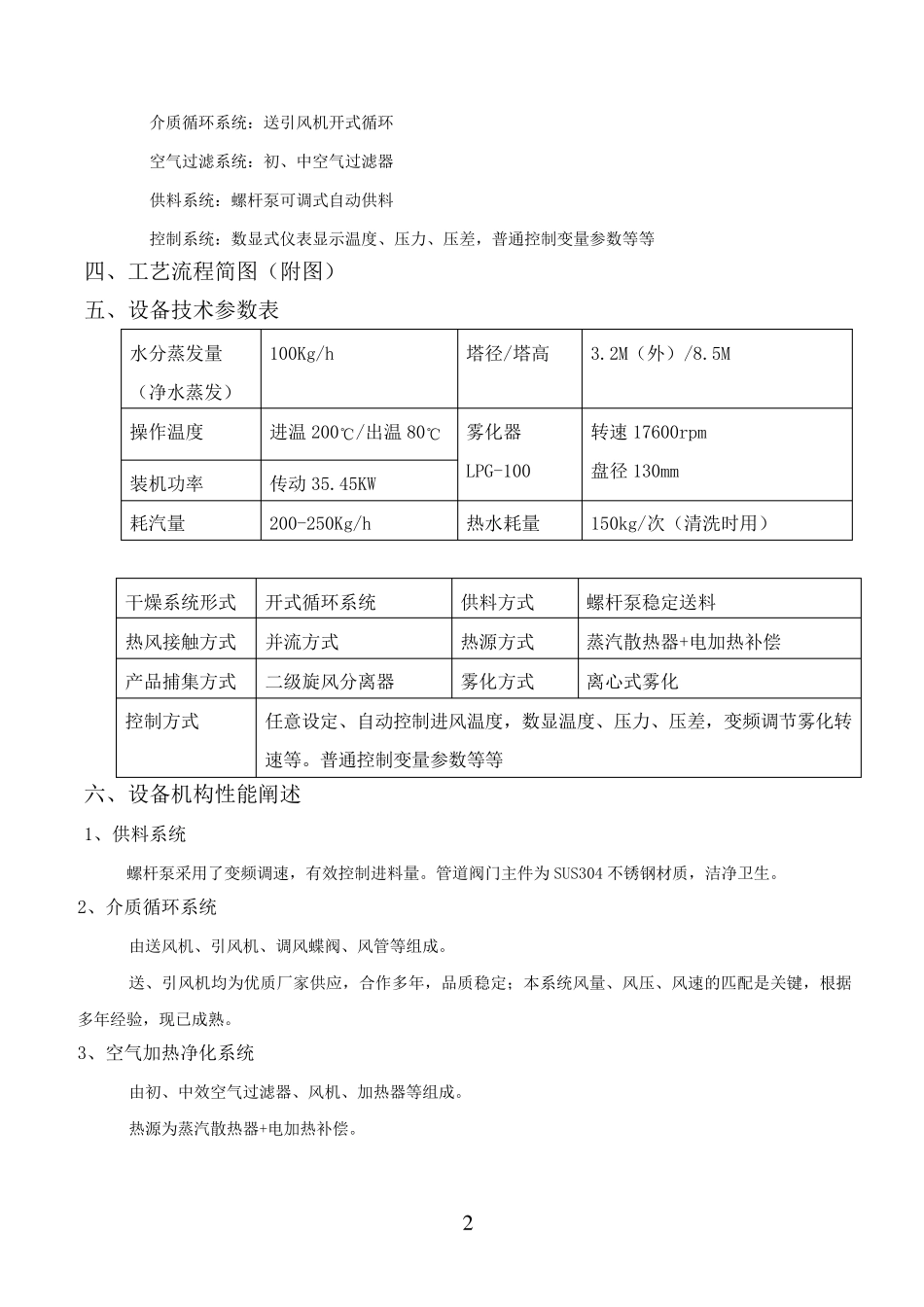

TPG-100调味品喷雾干燥机技术方案_第3页
3/6
1 一、 设备设计条件 1、工艺条件136.一611.二988 雾化方式: 离心式 雾滴与热空气接触方式: 并流式 加热方式: 蒸汽散热器+电加热补偿 进风温度: 180-200℃ 排风温度: 80-85℃ 产品捕集方式: 二级旋风分离器+水膜除尘器 产品收集方式:二级旋风分离器 系统材质要求: 见配置清单 2、设计气象条件(标准) 大气压力: 101.3KPa 环境温度: 20℃ 相对湿度: 80% 3、公用工程 4.1、电源 动力电源: 380V,3 相,50HZ 功率: 动力 35.45KW(其中电加热器功率为72KW) 4.2、压缩空气 压力: 0.6 MPa 用量: 0.6m3/min 4.3、用水量 压力: 清洗水枪 用量: 150kg/h 二、 雾化器选用: 雾化器的选用: 初选LPG-100 型高速离心雾化器, 雾化盘直径为0.13m,转速为17600rpm。 喷距计算(在无热风的情况下): 三、 系统描述 初选型:TPG-100 型喷雾干燥机组 加热系统:蒸汽散热器+电加热补偿 细粉捕集系统:二级旋风分离器 2 介质循环系统:送引风机开式循环 空气过滤系统:初、中空气过滤器 供料系统:螺杆泵可调式自动供料 控制系统:数显式仪表显示温度、压力、压差,普通控制变量参数等等 四、工艺流程简图(附图) 五、设备技术参数表 水分蒸发量 (净水蒸发) 100Kg/h 塔径/塔高 3.2M(外)/8.5M 操作温度 进温200℃/出温80℃ 雾化器 LPG-100 转速17600rpm 盘径130mm 装机功率 传动35.45KW 耗汽量 200-250Kg/h 热水耗量 150kg/次(清洗时用) 干燥系统形式 开式循环系统 供料方式 螺杆泵稳定送料 热风接触方式 并流方式 热源方式 蒸汽散热器+电加热补偿 产品捕集方式 二级旋风分离器 雾化方式 离心式雾化 控制方式 任意设定、自动控制进风温度,数显温度、压力、压差,变频调节雾化转速等。普通控制变量参数等等 六、设备机构性能阐述 1、供料系统 螺杆泵采用了变频调速,有效控制进料量。管道阀门主件为SUS304 不锈钢材质,洁净卫生。 2、介质循环系统 由送风机、引风机、调风蝶阀、风管等组成。 送、引风机均为优质厂家供应,合作多年,品质稳定;本系统风量、风压、风速的匹配是关键,根据多年经验,现已成熟。 3、空气加热净化系统 由初、中效空气过滤器、风机、加热器等组成。 热源为蒸汽散热器+电加热补偿。 3 4、干燥塔系统 由干燥主塔、热风分配器、雾化器、观察人孔、塔内照明装置、气动敲击锤等系统组成。 本系统为核心...
