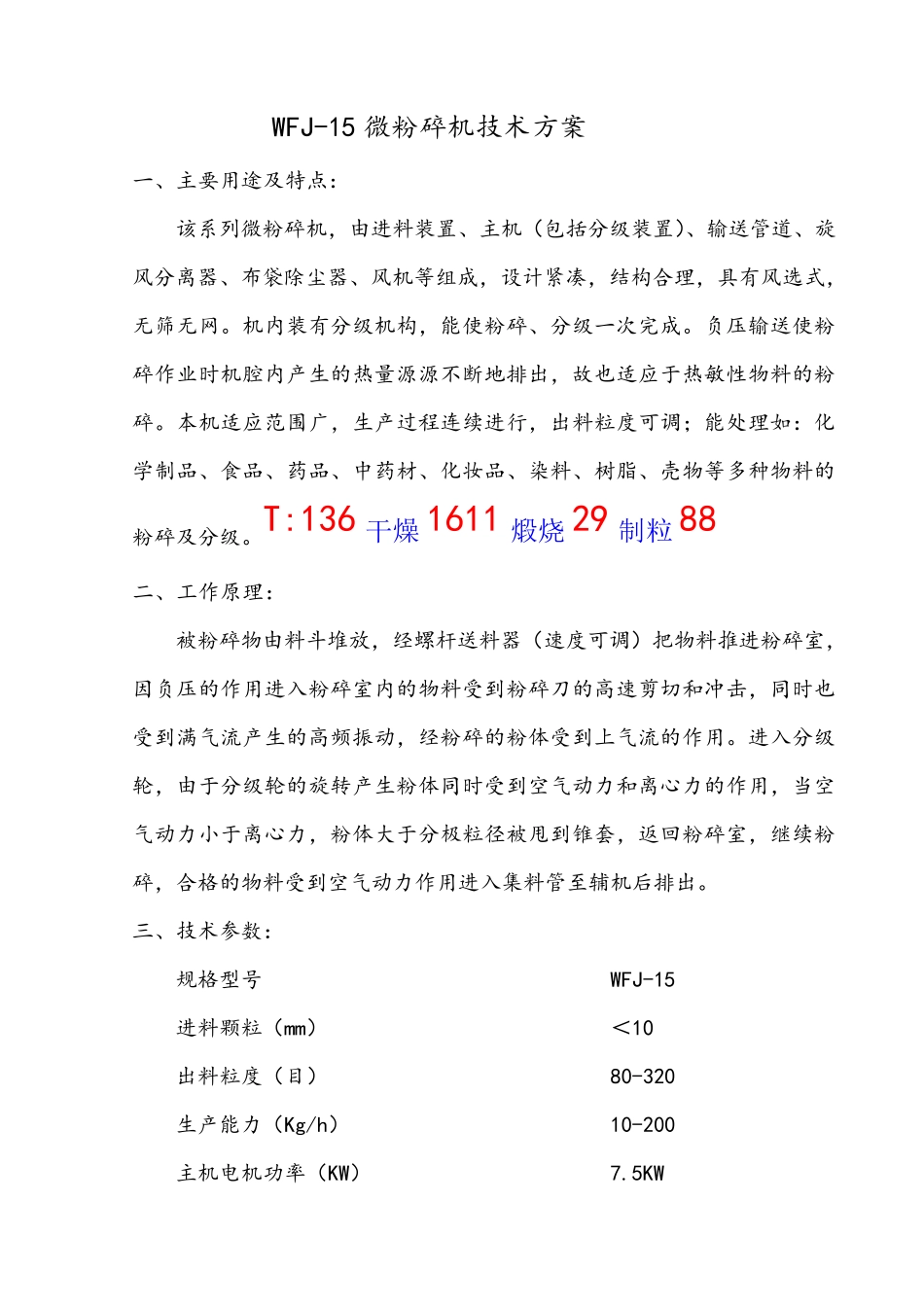

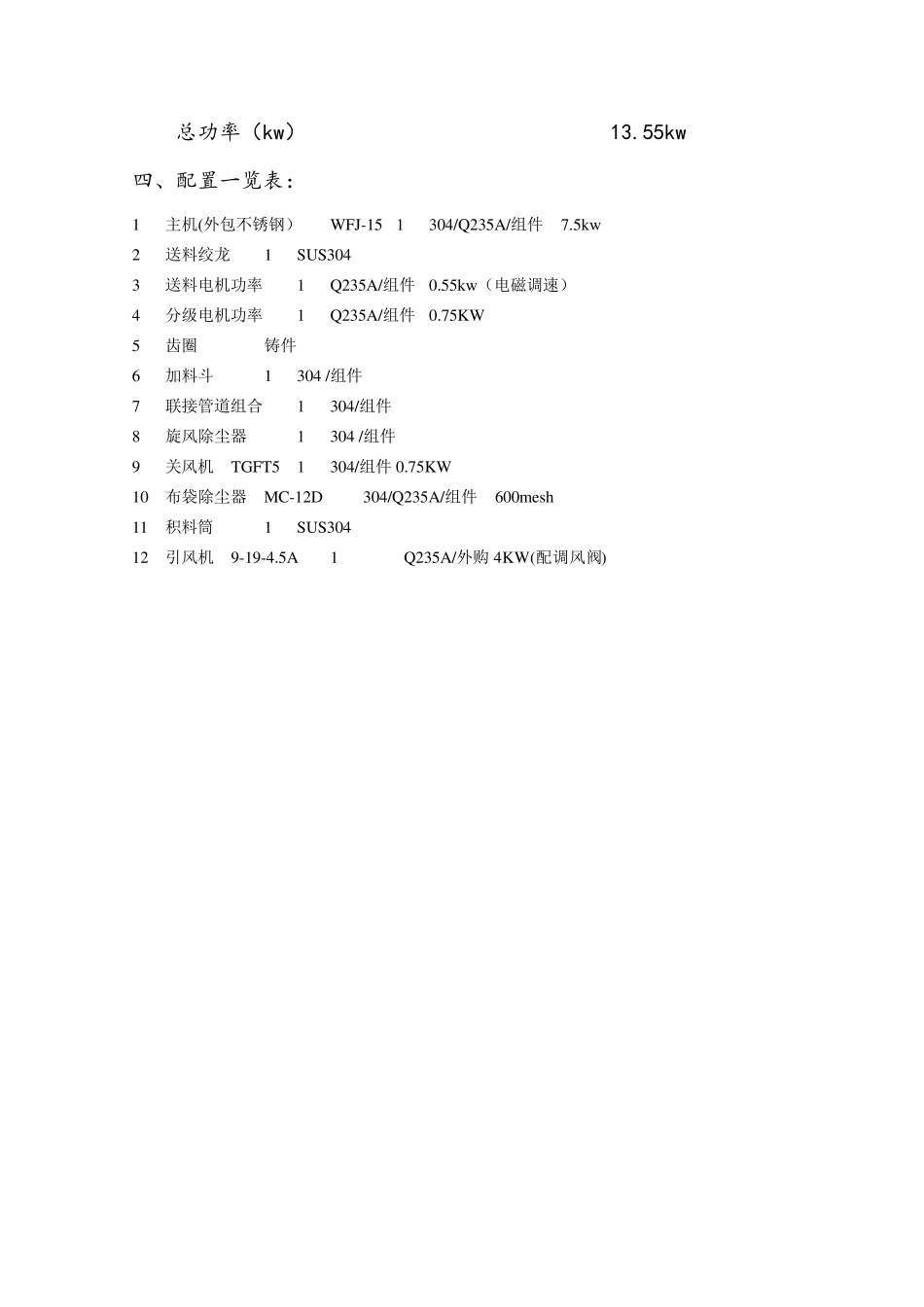

WFJ-15 微粉碎机技术方案 一、主要用途及特点： 该系列微粉碎机，由进料装置、主机（包括分级装置）、输送管道、旋风分离器、布袋除尘器、风机等组成，设计紧凑，结构合理，具有风选式，无筛无网。机内装有分级机构，能使粉碎、分级一次完成。负压输送使粉碎作业时机腔内产生的热量源源不断地排出，故也适应于热敏性物料的粉碎。本机适应范围广，生产过程连续进行，出料粒度可调；能处理如：化学制品、食品、药品、中药材、化妆品、染料、树脂、壳物等多种物料的粉碎及分级。T:136干燥1611 煅烧29制粒88 二、工作原理： 被粉碎物由料斗堆放，经螺杆送料器（速度可调）把物料推进粉碎室，因负压的作用进入粉碎室内的物料受到粉碎刀的高速剪切和冲击，同时也受到满气流产生的高频振动，经粉碎的粉体受到上气流的作用。进入分级轮，由于分级轮的旋转产生粉体同时受到空气动力和离心力的作用，当空气动力小于离心力，粉体大于分极粒径被甩到锥套，返回粉碎室，继续粉碎，合格的物料受到空气动力作用进入集料管至辅机后排出。 三、技术参数： 规格型号 WFJ-15 进料颗粒（mm） ＜10 出料粒度（目） 80-320 生产能力（Kg/h） 10-200 主机电机功率（KW） 7.5KW 总功率（kw） 13.55kw 四、配置一览表： 1 主机(外包不锈钢） WFJ-15 1 304/Q235A/组件 7.5kw 2 送料绞龙 1 SUS304 3 送料电机功率 1 Q235A/组件 0.55kw（电磁调速） 4 分级电机功率 1 Q235A/组件 0.75KW 5 齿圈 铸件 6 加料斗 1 304 /组件 7 联接管道组合 1 304/组件 8 旋风除尘器 1 304 /组件 9 关风机 TGFT5 1 304/组件 0.75KW 10 布袋除尘器 MC-12D 304/Q235A/组件 600mesh 11 积料筒 1 SUS304 12 引风机 9-19-4.5A 1 Q235A/外购 4KW(配调风阀)
