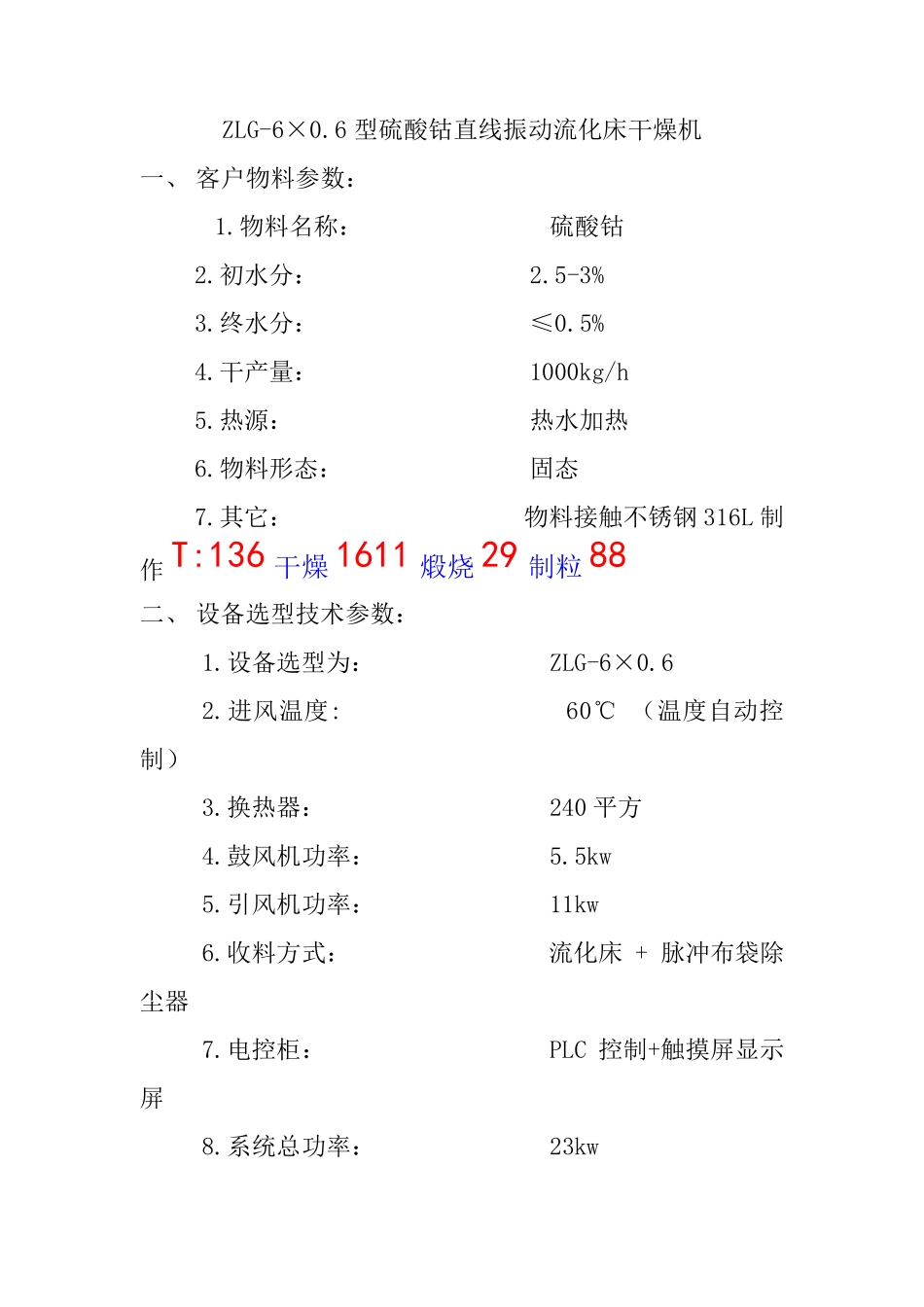

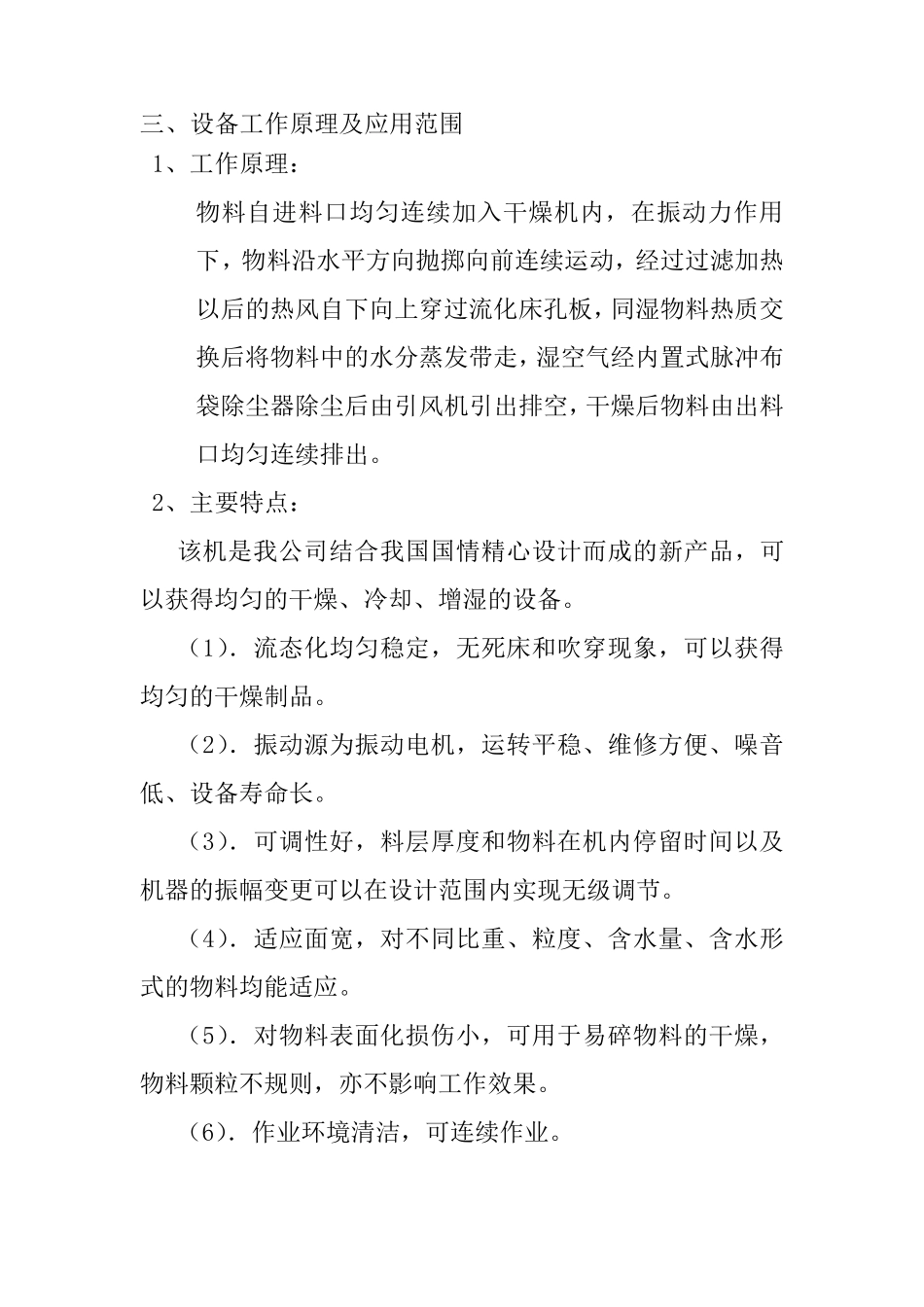

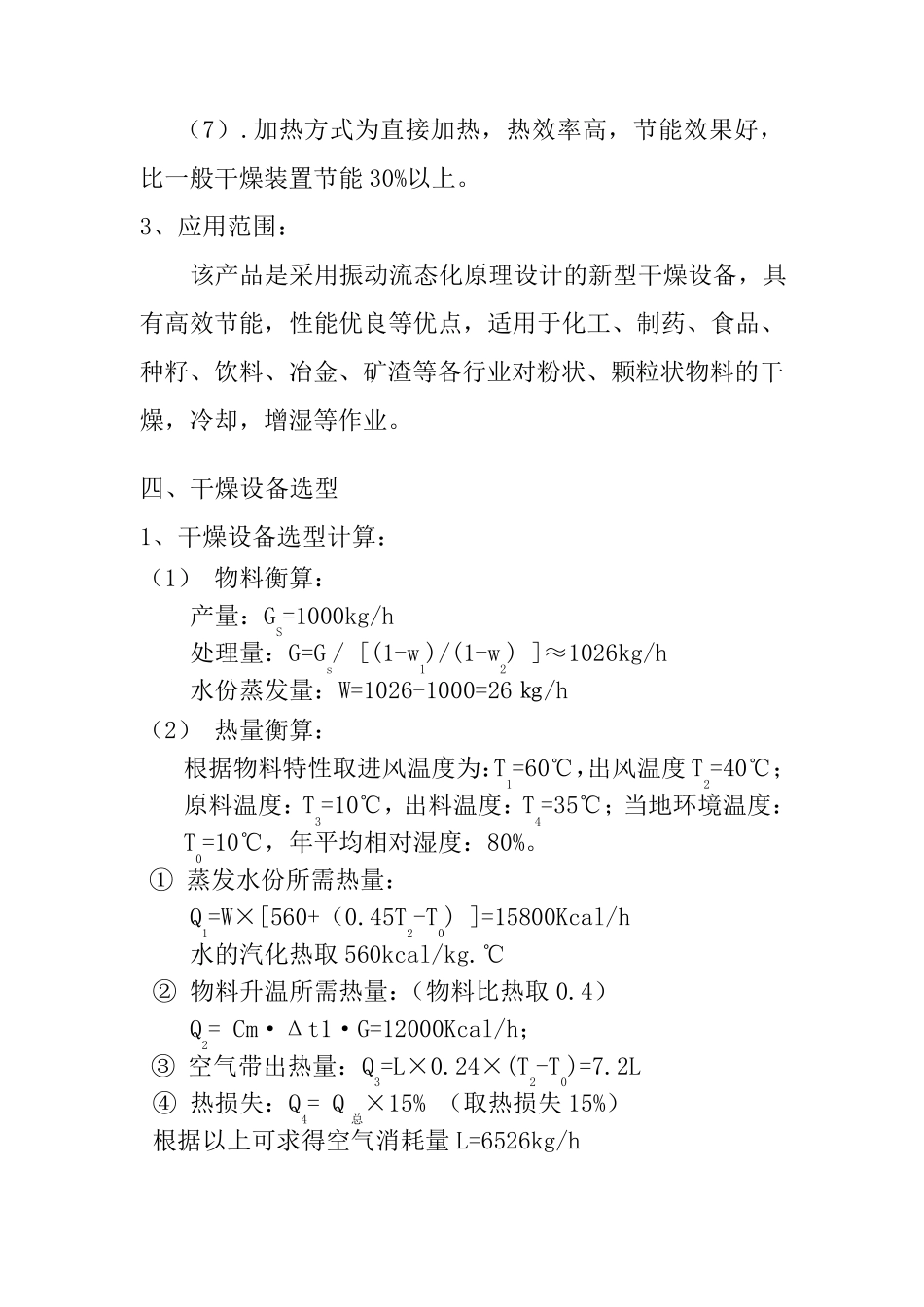

ZLG-6×0.6 型硫酸钴直线振动流化床干燥机 一、 客户物料参数： 1.物料名称： 硫酸钴 2.初水分： 2.5-3% 3.终水分： ≤0.5% 4.干产量： 1000kg/h 5.热源： 热水加热 6.物料形态： 固态 7.其它： 物料接触不锈钢316L 制作T:136干燥1611 煅烧29制粒88 二、 设备选型技术参数： 1.设备选型为： ZLG-6×0.6 2.进风温度: 60℃ （温度自动控制） 3.换热器： 240 平方 4.鼓风机功率： 5.5kw 5.引风机功率： 11kw 6.收料方式： 流化床 + 脉冲布袋除尘器 7.电控柜： PLC 控制+触摸屏显示屏 8.系统总功率： 23kw 三、设备工作原理及应用范围 1、工作原理： 物料自进料口均匀连续加入干燥机内，在振动力作用下，物料沿水平方向抛掷向前连续运动，经过过滤加热以后的热风自下向上穿过流化床孔板，同湿物料热质交换后将物料中的水分蒸发带走，湿空气经内置式脉冲布袋除尘器除尘后由引风机引出排空，干燥后物料由出料口均匀连续排出。 2、主要特点： 该机是我公司结合我国国情精心设计而成的新产品，可以获得均匀的干燥、冷却、增湿的设备。 （1）．流态化均匀稳定，无死床和吹穿现象，可以获得均匀的干燥制品。 （2）．振动源为振动电机，运转平稳、维修方便、噪音低、设备寿命长。 （3）．可调性好，料层厚度和物料在机内停留时间以及机器的振幅变更可以在设计范围内实现无级调节。 （4）．适应面宽，对不同比重、粒度、含水量、含水形式的物料均能适应。 （5）．对物料表面化损伤小，可用于易碎物料的干燥，物料颗粒不规则，亦不影响工作效果。 （6）．作业环境清洁，可连续作业。 （7）.加热方式为直接加热，热效率高，节能效果好，比一般干燥装置节能30%以上。 3、应用范围： 该产品是采用振动流态化原理设计的新型干燥设备，具有高效节能，性能优良等优点，适用于化工、制药、食品、种籽、饮料、冶金、矿渣等各行业对粉状、颗粒状物料的干燥，冷却，增湿等作业。 四、干燥设备选型 1、干燥设备选型计算： （1） 物料衡算： 产量：GS=1000kg/h 处理量：G=Gs/ [(1-w1)/(1-w2) ]≈1026kg/h 水份蒸发量：W=1026-1000=26 ㎏/h （2） 热量衡算： 根据物料特性取进风温度为：T1=60℃，出风温度T2=40℃；原料温度：T3=10℃，出料温度：T4=35℃；当地环境温度：T0=10℃，年平均相对湿度：80%。 ① 蒸发水份所需热量： Q1=W×[560+（0.45T2-T0) ]=15800Kcal/h 水的汽化热取560kcal/kg.℃...
