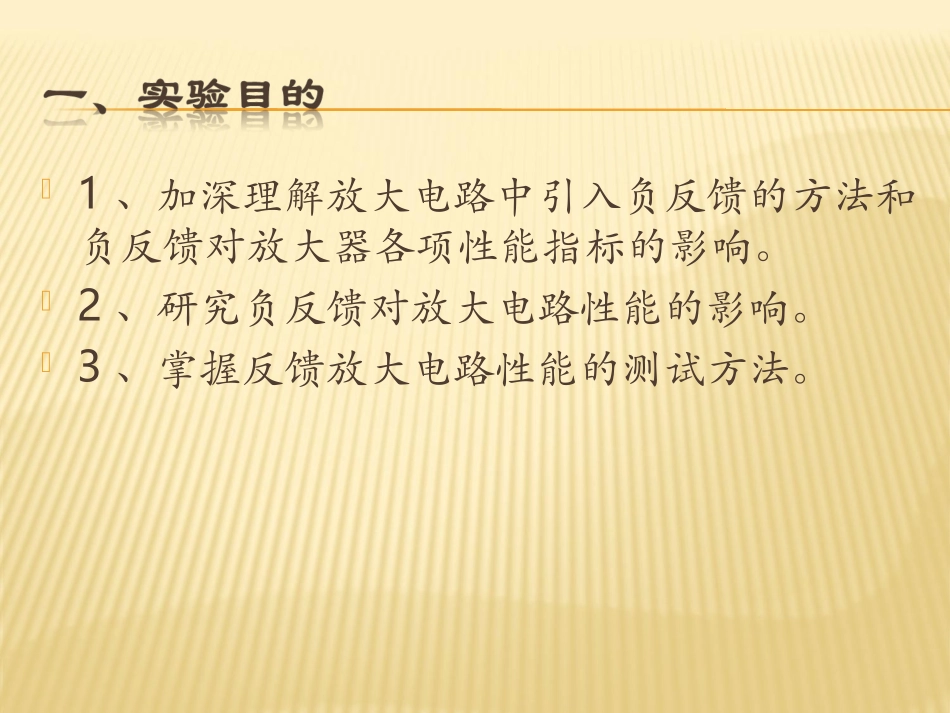

基础实验教学中心主讲教师：凌涛1、加深理解放大电路中引入负反馈的方法和负反馈对放大器各项性能指标的影响。2、研究负反馈对放大电路性能的影响。3、掌握反馈放大电路性能的测试方法。•负反馈在电子电路中有着非常广泛的应用,虽然它使放大器的放大倍数降低，但能在多方面改善放大器的动态指标，如稳定放大倍数，改变输入、输出电阻，减小非线性失真和展宽通频带等。因此，几乎所有的实用放大器都带有负反馈。•负反馈放大器有四种组态，即电压串联，电压并联，电流串联，电流并联。本实验以电压串联负反馈为例，分析负反馈对放大器各项性能指标的影响。电阻Rf将输出电压引回到T1管，电阻RF1上得到反馈电压uF，电路引入电压串联负反馈。实验电路板如上图所示两级阻容耦合放大电路输出输入直流电源RL=5.1kRW1RW2Uo1Uo21、测量静态工作点按图6.1连接实验电路，取UCC＝＋12V，Ui＝0，断开反馈支路，用万用表分别测量第一级、第二级的静态工作点，记入表6.1。•2、测试动态特性•①按图接线，RF先不接入。•②输入端接入Vi=1mVf=1kHz的正弦波（注意输入1mV信号采用输入端衰减法见实验二）。调整接线和参数使输出不失真且无振荡（参考实验二的方法）。•③按表6.1要求进行测量并填表。•④根据实测值计算开环放大倍数和输出电阻ro。•(2)闭环电路•①接通RF按（1）的要求调整电路。•②按表6.1要求测量并填表，计算Avf。•③根据实测结果，验证Avf≈1/F。•3、观察负反馈对非线性失真的改善•①、实验电路改接成基本放大器形式，在输入端加入f＝1KHz的正弦信号，输出端接示波器，逐渐增大输入信号的幅度，使输出波形开始出现失真，记下此时的波形和输出电压的幅度。•②、再将实验电路改接成负反馈放大器形式，增大输入信号幅度，使输出电压幅度的大小与1)相同，比较有负反馈时，输出波形的变化。1、将实验值和理论值进行比较，分析误差原因。2、根据实验内容，总结电压串联负反馈对放大器性能的影响。
