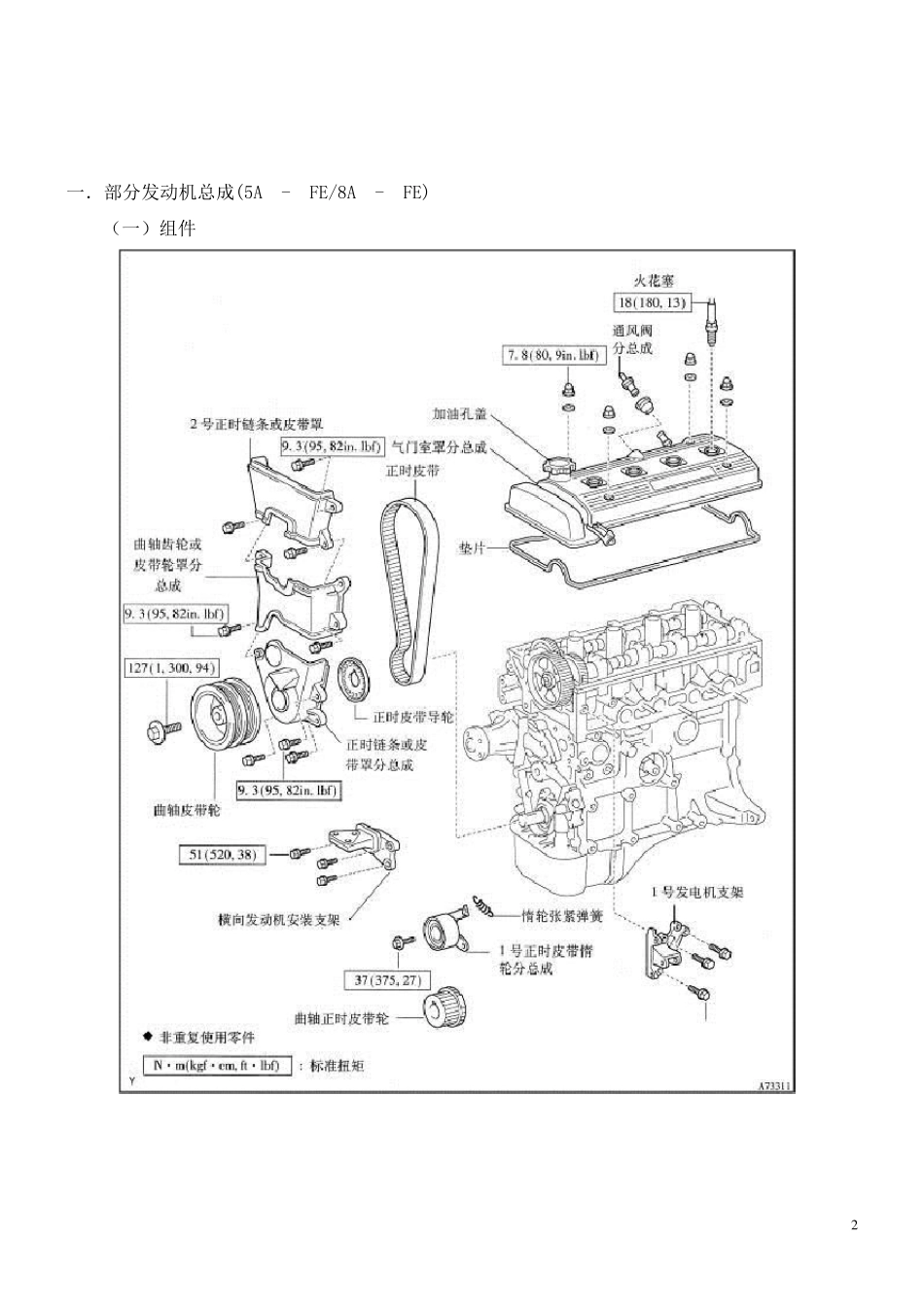

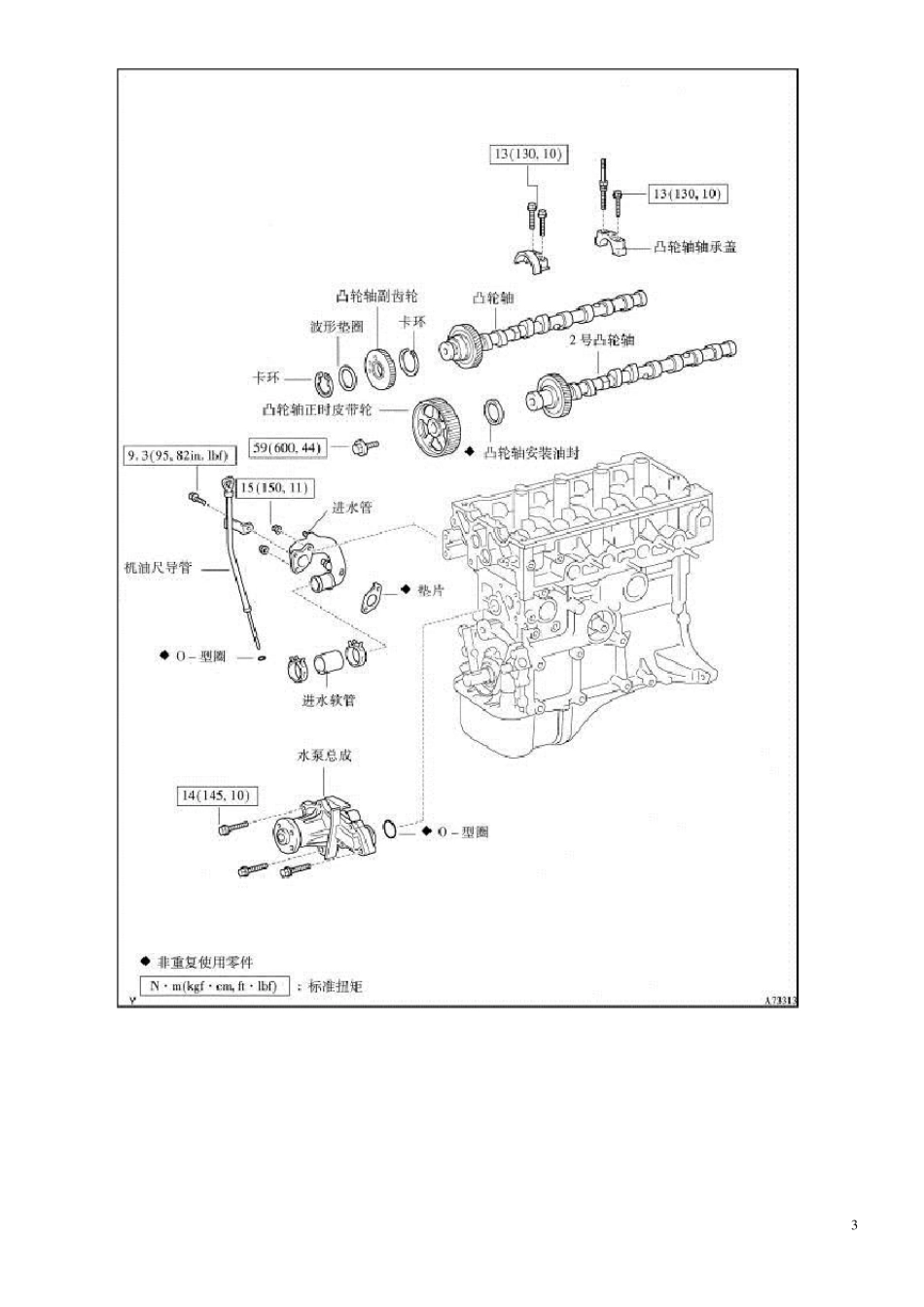

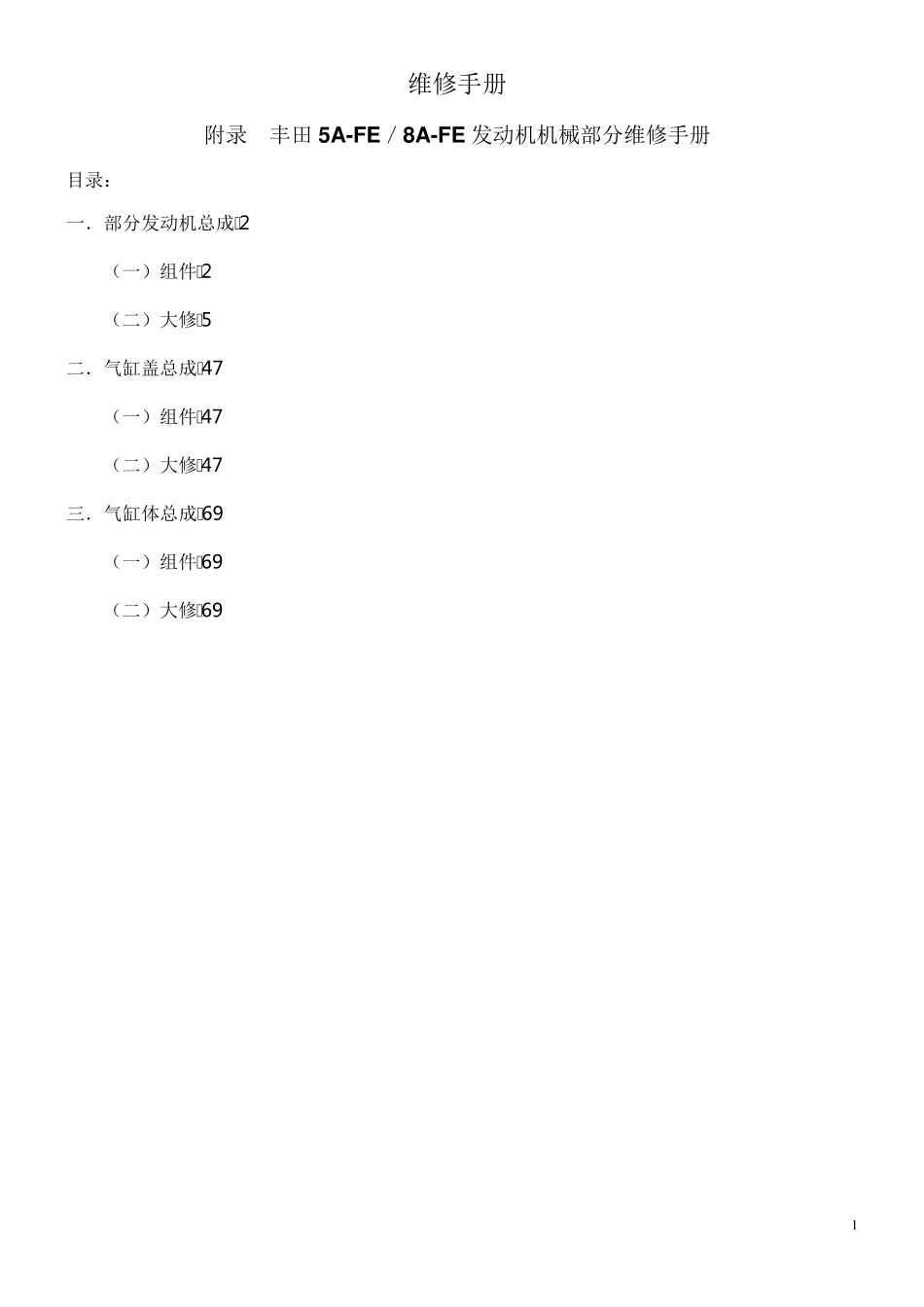

1 维修手册 附录 丰田5A-FE／8A-FE 发动机机械部分维修手册 目录： 一．部分发动机总成·2 （一）组件·2 （二）大修·5 二．气缸盖总成·47 （一）组件·47 （二）大修·47 三．气缸体总成·69 （一）组件·69 （二）大修·69 2 一．部分发动机总成(5A - FE/8A - FE) （一）组件 3 4 5 （二）大修 1．拆下火花塞 2．拆下通风阀分总成 (a) 拆下通风阀。 (b) 拆下垫片。 3． 拆下气门室盖分总成 (a) 拆下加油盖。 (b) 拆下4 个螺母，4 个密封垫和气门室盖。 4． 拆下2 号正时链条或皮带罩 (a) 拆下4 个螺栓和 2 号正时皮带罩。 6 5． 拆下曲轴齿轮或皮带轮罩分总成。 (a) 拆下2 个螺栓和曲轴齿轮罩。 6． 将1 号气缸设定在上止点，压缩位置 (a) 转动曲轴皮带轮，将皮带轮槽口对准1 号正时皮带罩上的正时标记“O”。 (b) 检查曲轴正时皮带轮的“K”标记与轴承盖的正时标记对准。 否则，转动曲轴一周(3600)。 7 7． 拆下凸轮轴皮带轮 (a) 使用SST 拆下皮带轮螺栓。 SST 09213 - 54015, 09330 - 00021 (90105 - 08076) (b) 使用SST 拆下曲轴皮带轮。 SST 09950 - 50013 (09951 - 05010, 09952 - 05010 09953 - 05020, 09954 - 05021) 8． 拆下正时链条或皮带罩分总成 (a) 拆下3 个螺栓和正时皮带罩。 8 9．拆下正时皮带导轮 10.拆下惰轮张紧弹簧 (a) 旋松惰轮安装螺栓。 (b) 拆下张紧弹簧。 11.拆下正时皮带 提示： 如果重复使用正时皮带，在皮带上画一个方向箭头 f 按发动机旋转的方向），并如图所示在皮带轮和皮带上做出定位标记。 (a) 拆下正时皮带。 9 12.拆下1 号正时皮带惰轮分总成。 (a) 拆下螺栓和 l 号正时皮带惰轮。 13.拆下横置发动机安装支架 (a) 拆下3 个螺栓和发动机右侧安装支架。 14. 拆下曲轴正时皮带轮 (a) 如果不能用手拆下皮带轮，使用 2 个起子。 注意： 按图示垫上抹布防止损坏。 15.拆下1 号发动机吊钩 1 0 (a) 从发电机支架上拆下螺栓，并拆下1 号发动机吊钩。 16.拆下2 号发动机吊钩 (a) 从气缸盖上拆下螺栓，并拆下2 号发动机吊钩。 17.拆下1 号发电机支架 (a) 拆下3 个螺栓和 1 号发电机支架。 18.拆下机油尺导管 (a) 拆下3 个螺栓和机油尺导管。 (b) 拆下O-型圈。 19.拆下进水管 1 1 (a) 拆下2 个螺栓和进水管。 (b) 断开进水软管。 (c) 拆...
