丰田后视镜开关试验项目110512VIP免费

丰田后视镜开关试验项目110512_第1页
1/7
丰田后视镜开关试验项目110512_第2页
2/7
丰田后视镜开关试验项目110512_第3页
3/7

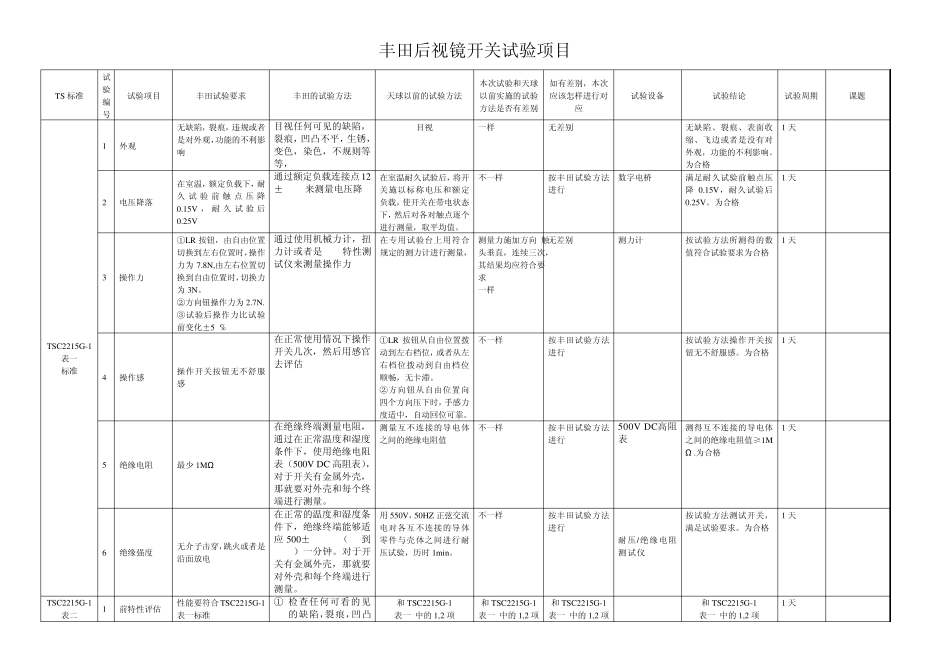

丰田后视镜开关试验项目 TS 标准 试验编号 试验项目 丰田试验要求 丰田的试验方法 天球以前的试验方法 本次试验和天球以前实施的试验方法是否有差别 如有差别,本次应该怎样进行对应 试验设备 试验结论 试验周期 课题 TSC2215G-1 表一 标准 1 外观 无缺陷,裂痕,违规或者是对外观,功能的不利影响 目视任何可见的缺陷,裂痕,凹凸不平,生锈,变色,染色,不规则等等, 目视 一样 无差别 无缺陷、裂痕、表面收缩、飞边或者是没有对外观,功能的不利影响。为合格 1 天 2 电压降落 在室温,额定负载下,耐久试验前触点压降0.15V ,耐久试验后0.25V 通过额定负载连接点12±0.3V来测量电压降 在室温耐久试验后,将开关施以标称电压和额定负载,使开关在带电状态下,然后对各对触点逐个进行测量,取平均值。 不一样 按丰田试验方法进行 数字电桥 满足耐久试验前触点压降0.15V,耐久试验后0.25V。为合格 1 天 3 操作力 ①LR 按钮,由自由位置切换到左右位置时,操作力为7.8N,由左右位置切换到自由位置时,切换力为3N。 ②方向钮操作力为2.7N. ③试验后操作力比试验前变化±50℅ 通过使用机械力计,扭力计或者是F-S特性测试仪来测量操作力 在专用试验台上用符合规定的测力计进行测量, 测量力施加方向 触头垂直,连续三次,其结果均应符合要求 一样 无差别 测力计 按试验方法所测得的数值符合试验要求为合格 1 天 4 操作感 操作开关按钮无不舒服感 在正常使用情况下操作开关几次,然后用感官去评估 ①LR 按钮从自由位置拨动到左右档位,或者从左右档位拨动到自由档位顺畅,无卡滞。 ②方向钮从自由位置向四个方向压下时,手感力度适中,自动回位可靠。 不一样 按丰田试验方法进行 按试验方法操作开关按钮无不舒服感。为合格 1 天 5 绝缘电阻 最少 1MΩ 在绝缘终端测量电阻,通过在正常温度和湿度条件下,使用绝缘电阻表(500V DC 高阻表),对于开关有金属外壳,那就要对外壳和每个终端进行测量。 测量互不连接的导电体之间的绝缘电阻值 不一样 按丰田试验方法进行 500V DC高阻表 测得互不连接的导电体之间的绝缘电阻值≥1MΩ .为合格 1 天 6 绝缘强度 无介子击穿,跳火或者是沿面放电 在正常的温度和湿度条件下,绝缘终端能够适应500±25V AC(50到60Hz)一分钟。对于开关有金属外壳,那就要对外壳和每个终端进行测量。 用 550V,50HZ 正弦交流电对各互不连...
