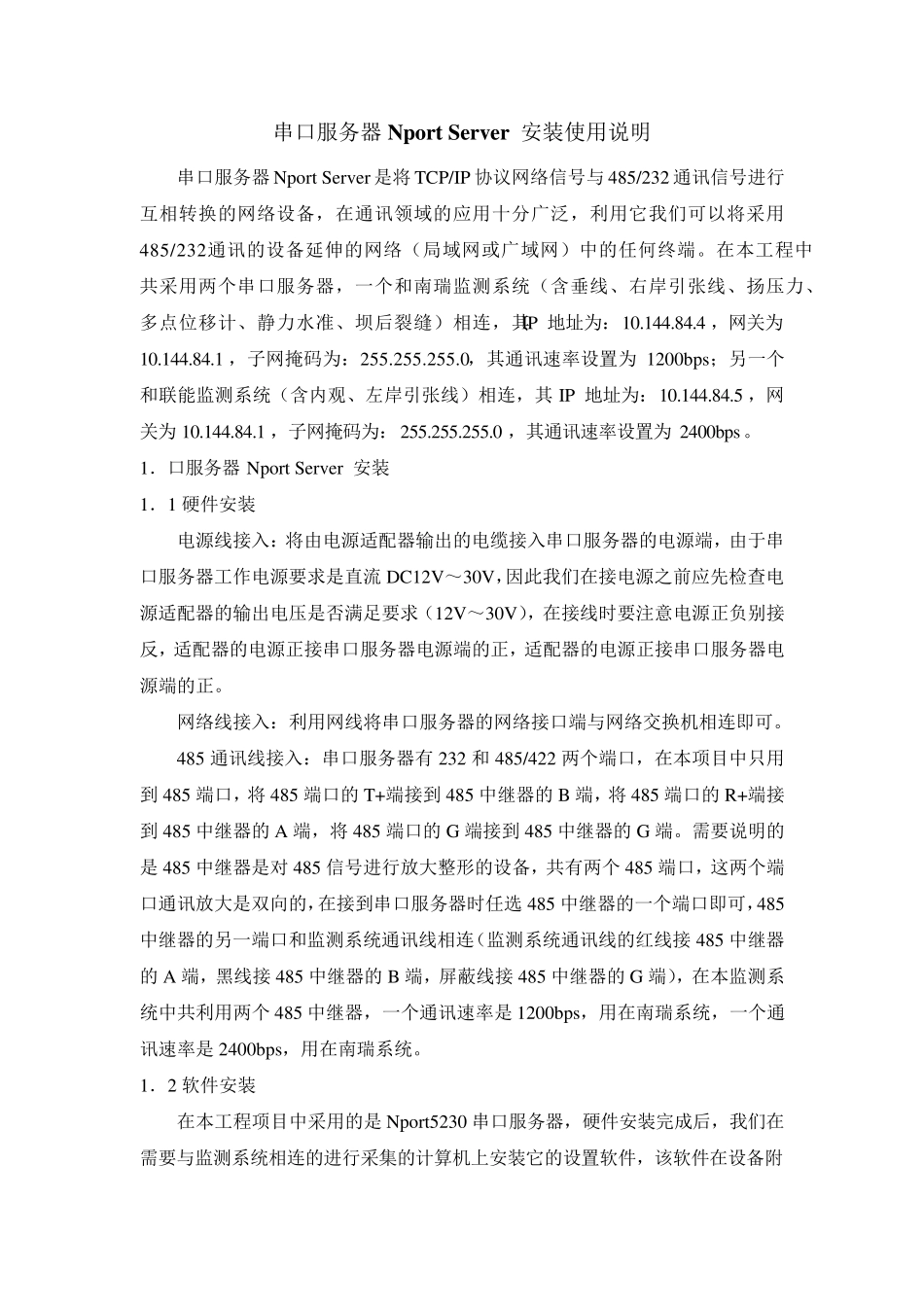

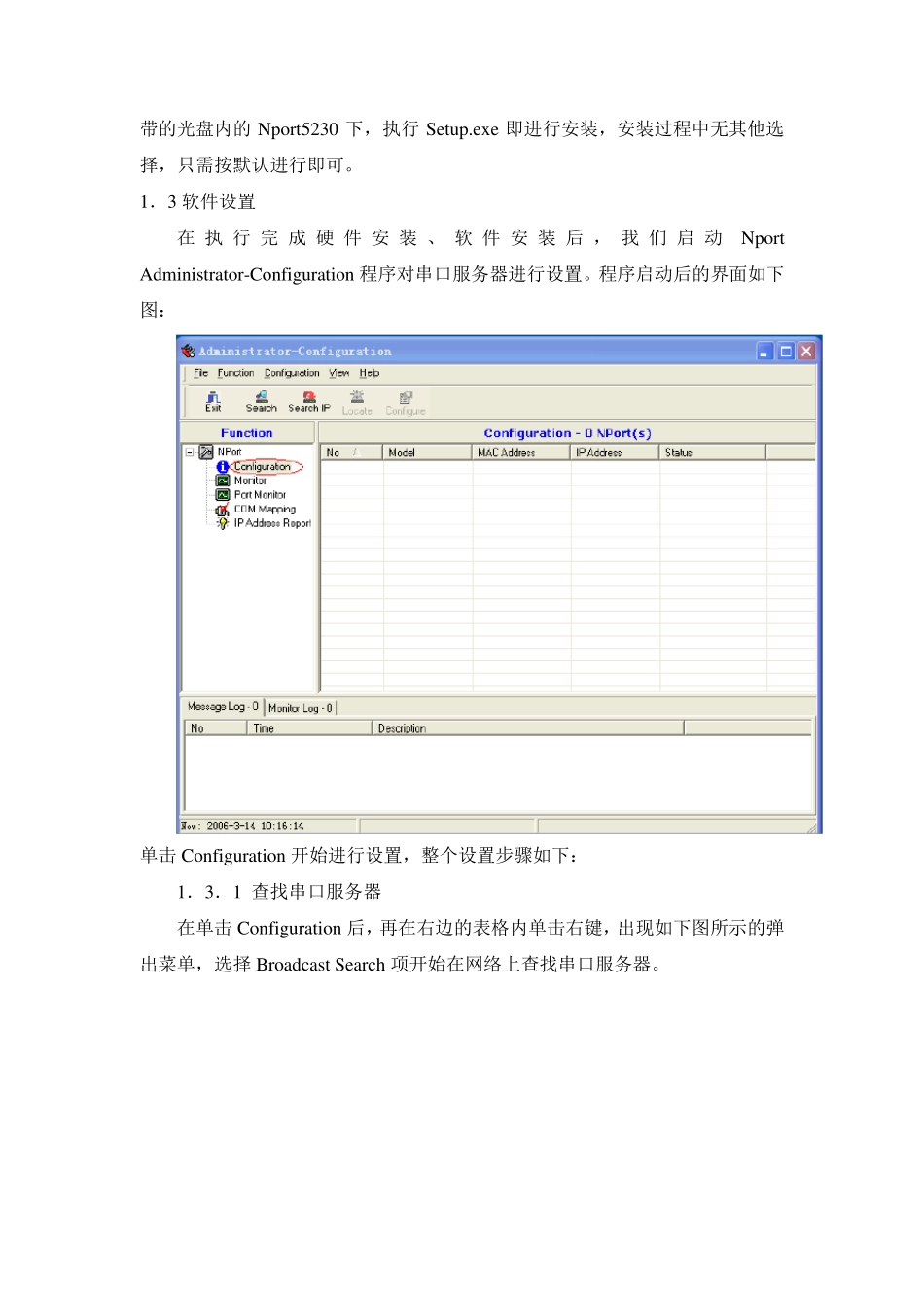

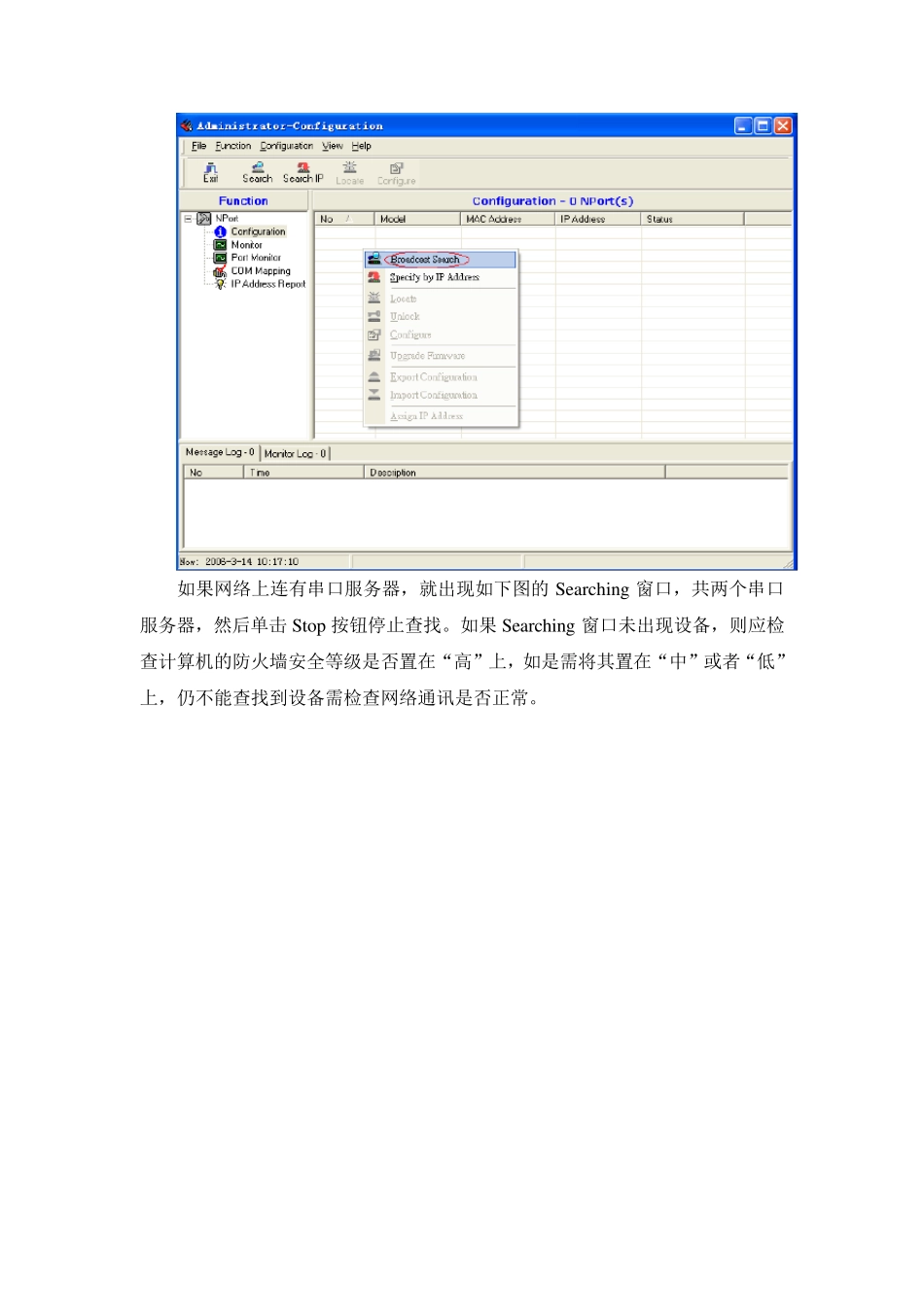

串口服务器Nport Serv er 安装使用说明 串口服务器Nport Serv er 是将TCP/IP 协议网络信号与485/232 通讯信号进行互相转换的网络设备,在通讯领域的应用十分广泛,利用它我们可以将采用485/232通讯的设备延伸的网络(局域网或广域网)中的任何终端。在本工程中共采用两个串口服务器,一个和南瑞监测系统(含垂线、右岸引张线、扬压力、多点位移计、静力水准、坝后裂缝)相连,其IP 地址为:10.144.84.4 ,网关为10.144.84.1 ,子网掩码为:255.255.255.0,其通讯速率设置为 1200bps;另一个和联能监测系统(含内观、左岸引张线)相连,其 IP 地址为:10.144.84.5 ,网关为 10.144.84.1 ,子网掩码为:255.255.255.0 ,其通讯速率设置为 2400bps。 1.口服务器Nport Serv er 安装 1.1 硬件安装 电源线接入:将由电源适配器输出的电缆接入串口服务器的电源端,由于串口服务器工作电源要求是直流 DC12V~30V,因此我们在接电源之前应先检查电源适配器的输出电压是否满足要求(12V~30V),在接线时要注意电源正负别接反,适配器的电源正接串口服务器电源端的正,适配器的电源正接串口服务器电源端的正。 网络线接入:利用网线将串口服务器的网络接口端与网络交换机相连即可。 485 通讯线接入:串口服务器有 232 和485/422 两个端口,在本项目中只用到 485 端口,将485 端口的T+端接到 485 中继器的B 端,将485 端口的R+端接到 485 中继器的A 端,将485 端口的G 端接到 485 中继器的G 端。需要说明的是485 中继器是对 485 信号进行放大整形的设备,共有两个485 端口,这两个端口通讯放大是双向的,在接到串口服务器时任选 485 中继器的一个端口即可,485中继器的另一端口和监测系统通讯线相连(监测系统通讯线的红线接 485 中继器的A 端,黑线接 485 中继器的B 端,屏蔽线接 485 中继器的G 端),在本监测系统中共利用两个485 中继器,一个通讯速率是1200bps,用在南瑞系统,一个通讯速率是2400bps,用在南瑞系统。 1.2 软件安装 在本工程项目中采用的是Nport5230 串口服务器,硬件安装完成后,我们在需要与监测系统相连的进行采集的计算机上安装它的设置软件,该软件在设备附带的光盘内的Nport5230 下,执行Setu p.ex e 即进行安装,安装过程中无其他选择,只需按默认进行即可。 1.3 软件设置 在执行完成硬件安装、 软件安装后 ,我 们 启 动Nport Administrat...
