串并联电路中电流的规律练习题VIP免费

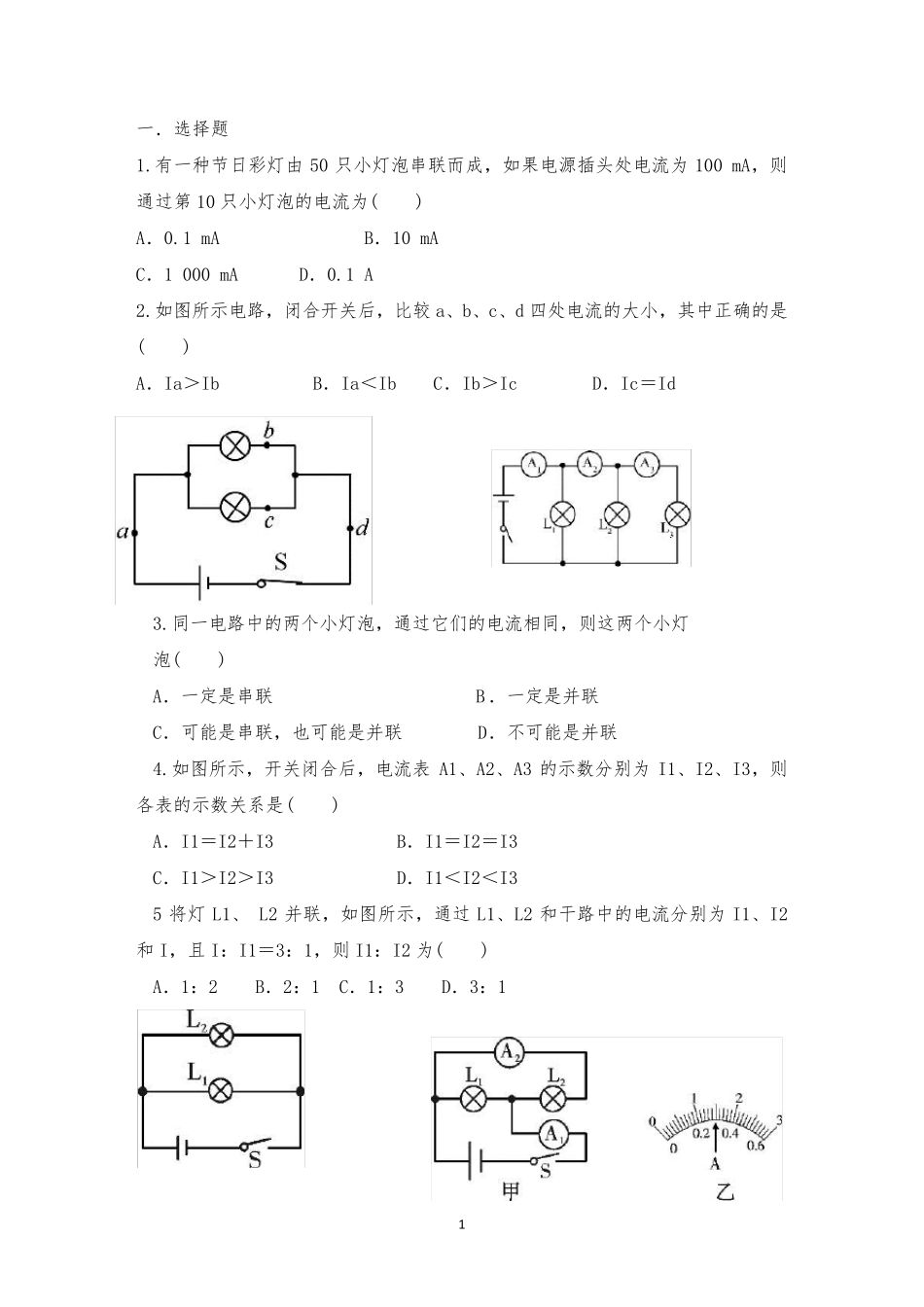

1 一．选择题 1.有一种节日彩灯由50 只小灯泡串联而成，如果电源插头处电流为100 mA，则通过第10 只小灯泡的电流为( ) A．0.1 mA B．10 mA C．1 000 mA D．0.1 A 2.如图所示电路，闭合开关后，比较a、b、c、d 四处电流的大小，其中正确的是( ) A．Ia＞Ib B．Ia＜Ib C．Ib＞Ic D．Ic＝Id 3.同一电路中的两个小灯泡，通过它们的电流相同，则这两个小灯 泡( ) A．一定是串联 B ．一定是并联 C．可能是串联，也可能是并联 D．不可能是并联 4.如图所示，开关闭合后，电流表 A1、A2、A3 的示数分别为I1、I2、I3，则各表的示数关系是( ) A．I1＝I2＋I3 B．I1＝I2＝I3 C．I1＞I2＞I3 D．I1＜I2＜I3 5 将灯L1、 L2 并联，如图所示，通过L1、L2 和干路中的电流分别为I1、I2和 I，且 I：I1＝3：1，则I1：I2 为( ) A．1：2 B．2：1 C．1：3 D．3：1 2 6.如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1 和L2 的电流分别为( ) A．1.2 A 1.2 A B．0.3 A 0.3 A C．1.2 A 0.3 A D．1.5 A 0.3 A 7.(多选)如图甲所示是我国某环保设备检测仪器，我们选取仪器上的三盏指示灯，电路图如图乙所示，已知通过L1 和L2 的电流分别为4 mA 和10 mA，则通过L3 的电流可能是( ) A．4 mA B．6 mA C．10 mA D．14 mA 二．填空题 1.如图所示，闭合开关，电流表A1 的示数为1.5 A，电流表A2 的示数为0.5 A，则通过灯L1 的电流为____________A；若用电流表测灯L1 的电流，应选用____________(填“0～0.6 A”或“0～3 A”)量程。 2.在图中，当开关闭合时，测得通过A 点和B 点的电流都是0.4 A，则甲图中通过C 点处的电流是____A；乙图中通过C 点的电流是____A。 3.小明家中装有一台电视机、一台洗衣机、两盏照明灯，正常工作时的电流分别为200 mA、1 A、300 mA 和250 mA。如果电路中的电流不允许超过3 A，他家最多还能再装工作电流为300 mA 的照明灯____盏。 4 如甲图电路，当开关S 闭合后，两电流表的指针偏转如乙图所示，其中a 电流表测量的是通过____(填“电源”“L1”或“L2”)的电流，b 电流表的读数应为____A 。灯泡L2 中的电流为____A 。 3 5.如图所示，电灯L1、L2、L3 的连接方式是____，电流表A1 测量L2、L3 的电流，电流表A2 测量L1、L2 的电流。测得A1 的电流为0.5 A，A2 的电流...
