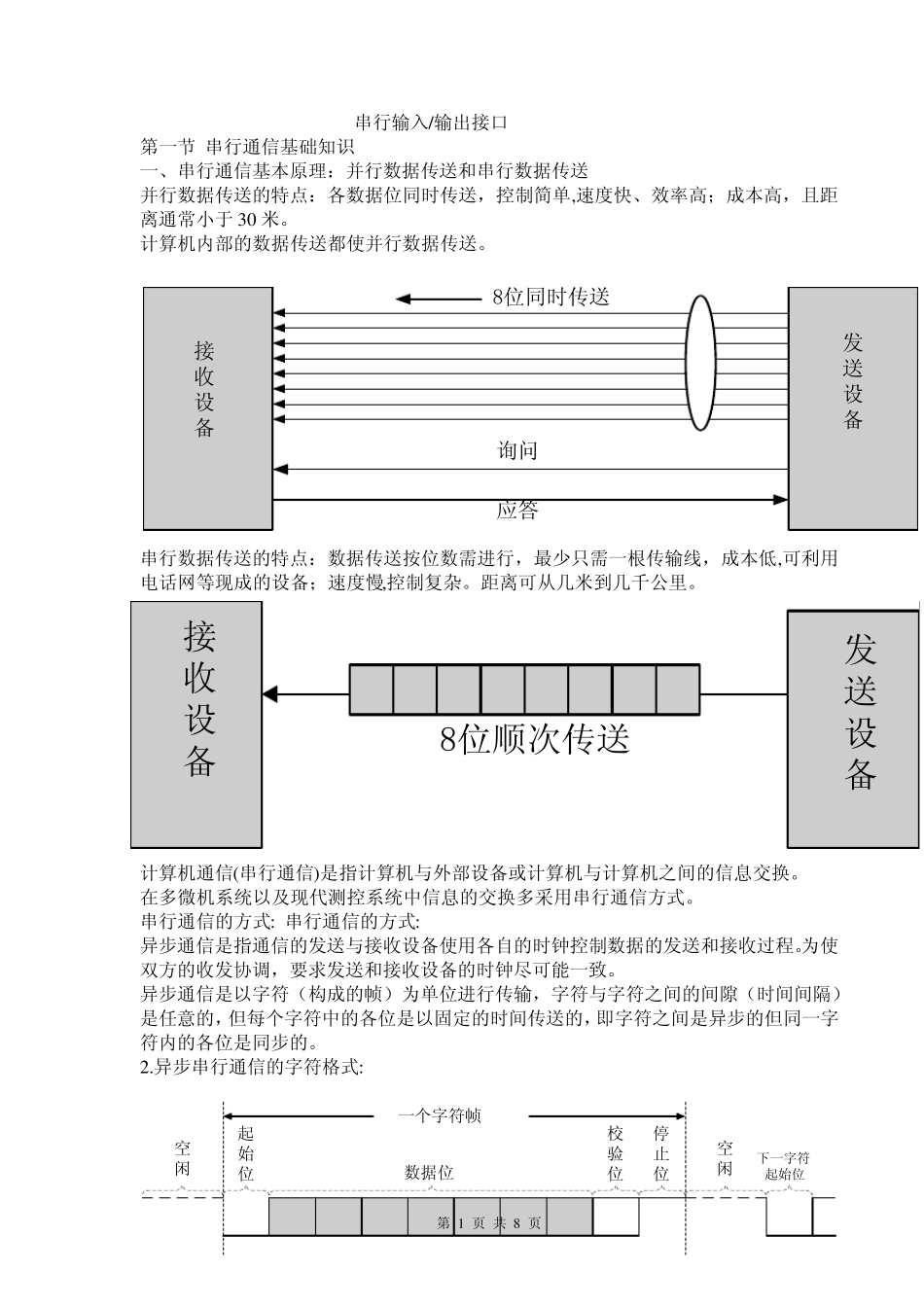

串行输入输出接口_第1页
1/8

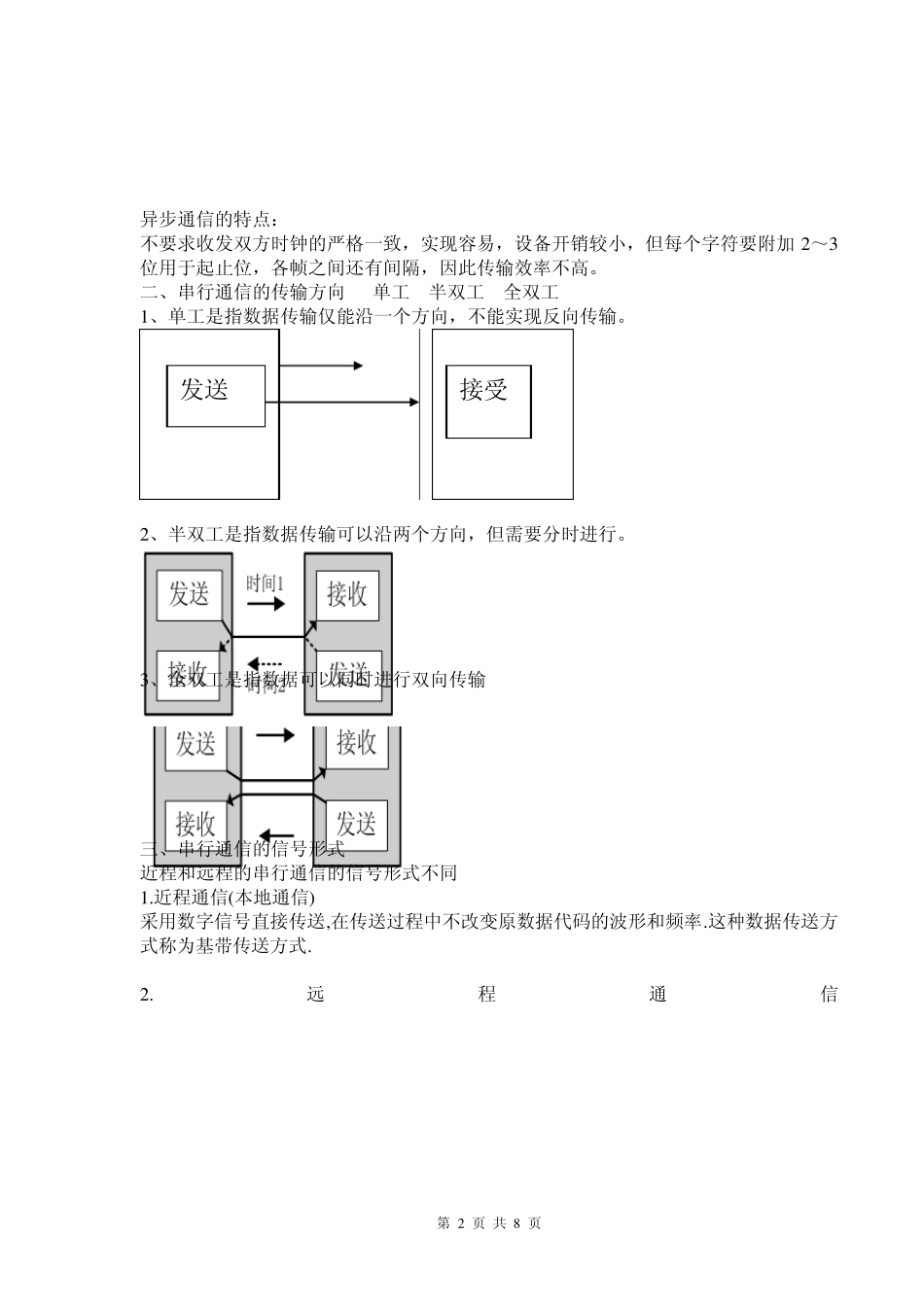

串行输入输出接口_第2页
2/8
串行输入输出接口_第3页
3/8
第 1 页 共 8 页 串行输入/输出接口 第一节 串行通信基础知识 一、串行通信基本原理:并行数据传送和串行数据传送 并行数据传送的特点:各数据位同时传送,控制简单,速度快、效率高;成本高,且距离通常小于 30 米。 计算机内部的数据传送都使并行数据传送。 串行数据传送的特点:数据传送按位数需进行,最少只需一根传输线,成本低,可利用电话网等现成的设备;速度慢,控制复杂。距离可从几米到几千公里。 计算机通信(串行通信)是指计算机与外部设备或计算机与计算机之间的信息交换。 在多微机系统以及现代测控系统中信息的交换多采用串行通信方式。 串行通信的方式: 串行通信的方式: 异步通信是指通信的发送与接收设备使用各自的时钟控制数据的发送和接收过程。为使双方的收发协调,要求发送和接收设备的时钟尽可能一致。 异步通信是以字符(构成的帧)为单位进行传输,字符与字符之间的间隙(时间间隔)是任意的,但每个字符中的各位是以固定的时间传送的,即字符之间是异步的但同一字符内的各位是同步的。 2.异步串行通信的字符格式: 接收设备发送设备询问应答101011008位同时传送接收设备发送设备8位顺次传送D0D7停止位数据位校验位起始位LSBMSB空闲下一字符起始位空闲一个字符帧 第 2 页 共 8 页 异步通信的特点: 不要求收发双方时钟的严格一致,实现容易,设备开销较小,但每个字符要附加2 ~3位用于起止位,各帧之间还有间隔,因此传输效率不高。 二、串行通信的传输方向 单工 半双工 全双工 1 、单工是指数据传输仅能沿一个方向,不能实现反向传输。 2 、半双工是指数据传输可以沿两个方向,但需要分时进行。 3 、全双工是指数据可以同时进行双向传输 三、串行通信的信号形式 近程和远程的串行通信的信号形式不同 1 .近程通信(本地通信) 采用数字信号直接传送,在传送过程中不改变原数据代码的波形和频率.这种数据传送方式称为基带传送方式. 2 .远程通信 发送 接受 第 3 页 共 8 页 利用调制器(Modu lator)把数字信号转换成模拟信号,然后送到通信线路上去,再由解调器(Demodu lator)把从通信线路上收到的模拟信号转换成数字信号 通信是双向的,调制器和解调器合并在一个装置中, 这就是通常说的调制解调器MODEM 四、传输速率:比特率和波特率 1.比特率:每秒钟传输二进制代码的位数,单位是:位/秒(bps) 如每秒钟传送240 个字符,而每个字符格式包含10 位 (1 个起始...
