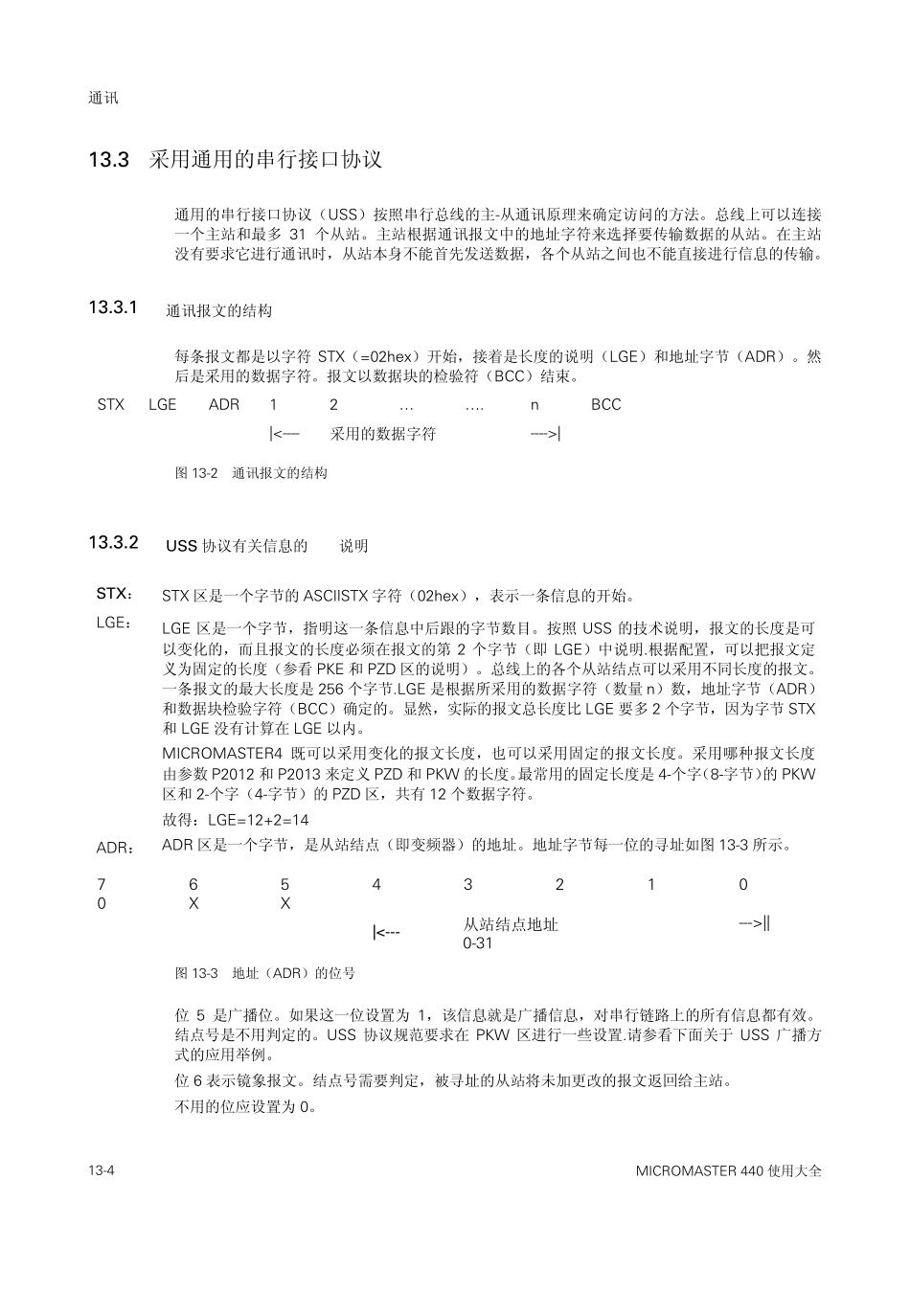

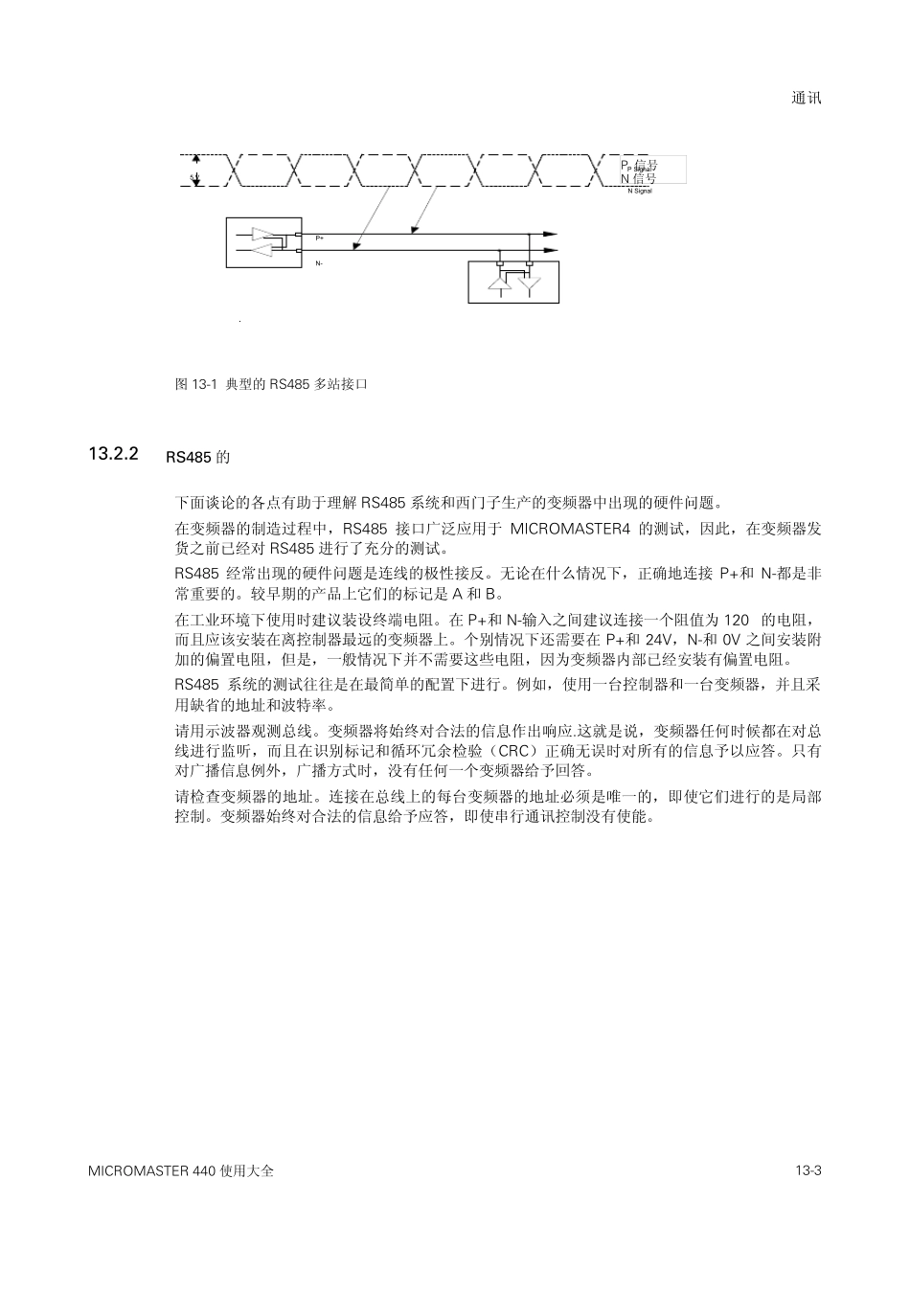

通讯MICROMASTER 440 使用大全13-213.1 采用的串行通讯接口所有的标准西门子变频器都有一个串行接口。串行接口采用RS485 双线连接，其设计标准适用于工业环境的应用对象。单一的RS485 链路最多可以连接30 台变频器，而且根据各变频器的地址或者采用广播信息都可以找到需要通讯的变频器。链路中需要有一个主控制器（主站），而各个变频器则是从属的控制对象（从站）。采用串行接口有以下优点：♦ 大大减少布线的数量。♦ 无须重新布线，即可更改控制功能。♦ 可以通过串行接口设置和修改变频器的参数。♦ 可以连续对变频器的特性进行监测和控制。13.2 串行通讯的工作情况13.2.1 概述本节阐述 MICROMASTER4 变频器采用的串行通讯的硬件情况。这里，不讨论或详细介绍采用的软件（通讯协议）和如何排除软件的故障。本手册将在后面的章节中讨论有关软件协议的问题。什么是 R S 232 和 R S 485?串行通讯采用精心设计的硬件和软件协议。软件协议中规定了信号的波特率，字长，表示的意义等，而且可以由设计者根据其特殊的需要来定义。也可以专门开发符合自己需要的通讯标准，但是，大多数用户还是采用现在已有的标准。典型的串行通讯标准是 RS232 和 RS485。它们定义了电压，阻抗等。但不对软件协议给予定义。R S 232这一标准适用于个人计算机与外围设备的接口。为了进行通讯，通讯伙伴之间要连接若干条互连线，并且约定如何交换数据。最简单的情况是由 3 条连线组成，即发送线（Tx），接收线（Rx）和地线（GND）。RS232 的设计仅适用于相距不远的两台机器之间的通讯，而且，这一台机器的Tx线应连接到另一台机器的Rx线，反之，这一台机器的Rx线应连接到另一台机器的Tx线。典型的电压等级是+/-12V。R S 485这一标准的应用范围要大的多。它是为多台机器之间进行通讯而设计的，有着很高的抗噪声能力，而且允许工作在超长距离的场合（可达 1000m）。RS485 采用差动电压，在 0 与 5V 之间切换。所有的西门子变频器都采用RS485 硬件，有的也提供 RS232 接口。通讯MICROMASTER 440 使用大全13-3P Sign alN Sign al5 VP+N-.图13-1 典型的RS485 多站接口13.2.2 RS485 的排障下面谈论的各点有助于理解RS485 系统和西门子生产的变频器中出现的硬件问题。在变频器的制造过程中，RS485 接口广泛应用于MICROMASTER4 的测试，因此，在变频器发货之前已经对 RS485 进行了充分的测试。RS485 经常出现的硬件问题是...
