丹纳森液压发电机中文说明书VIP免费

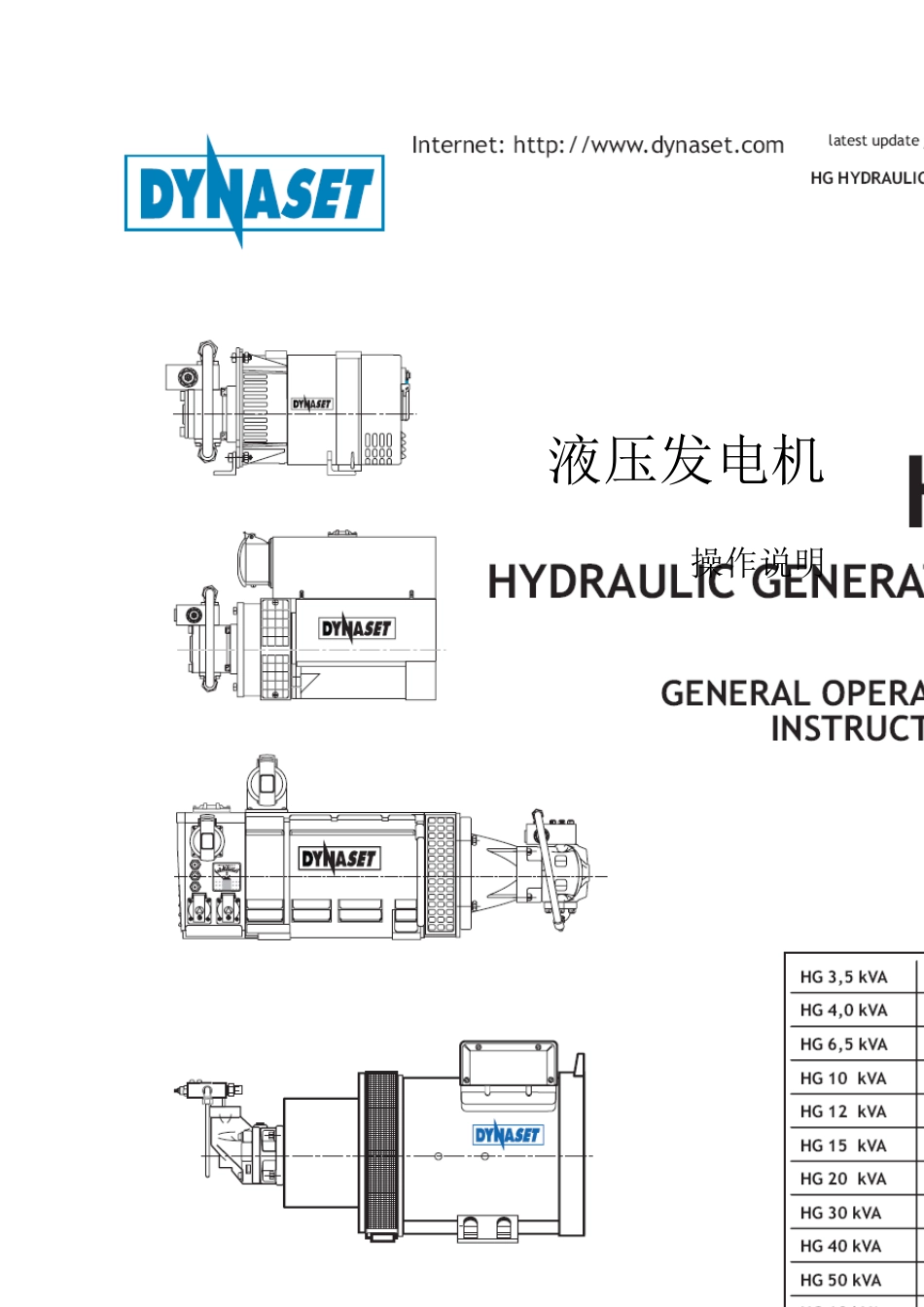

丹纳森液压发电机中文说明书_第1页
1/12

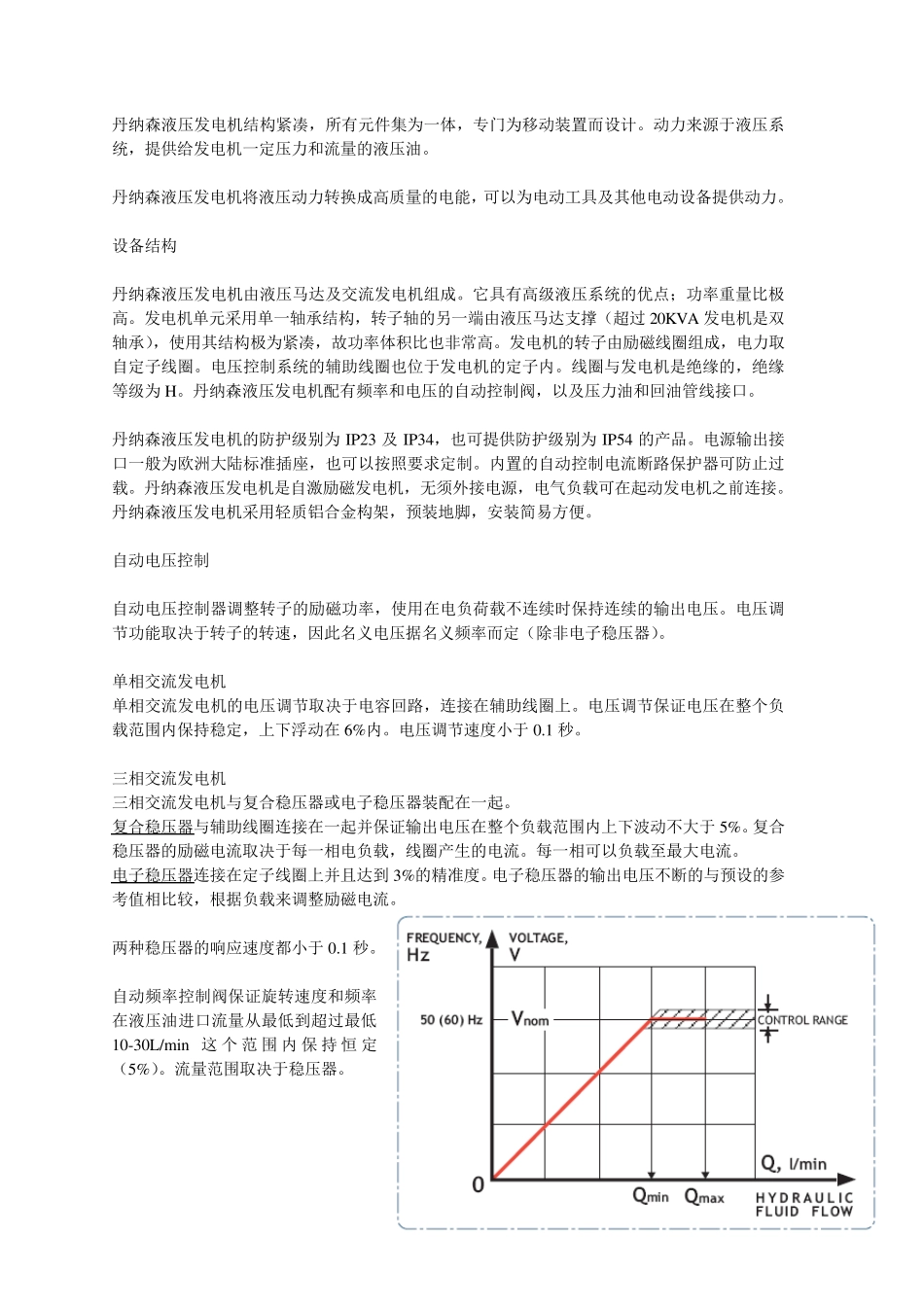

丹纳森液压发电机中文说明书_第2页
2/12

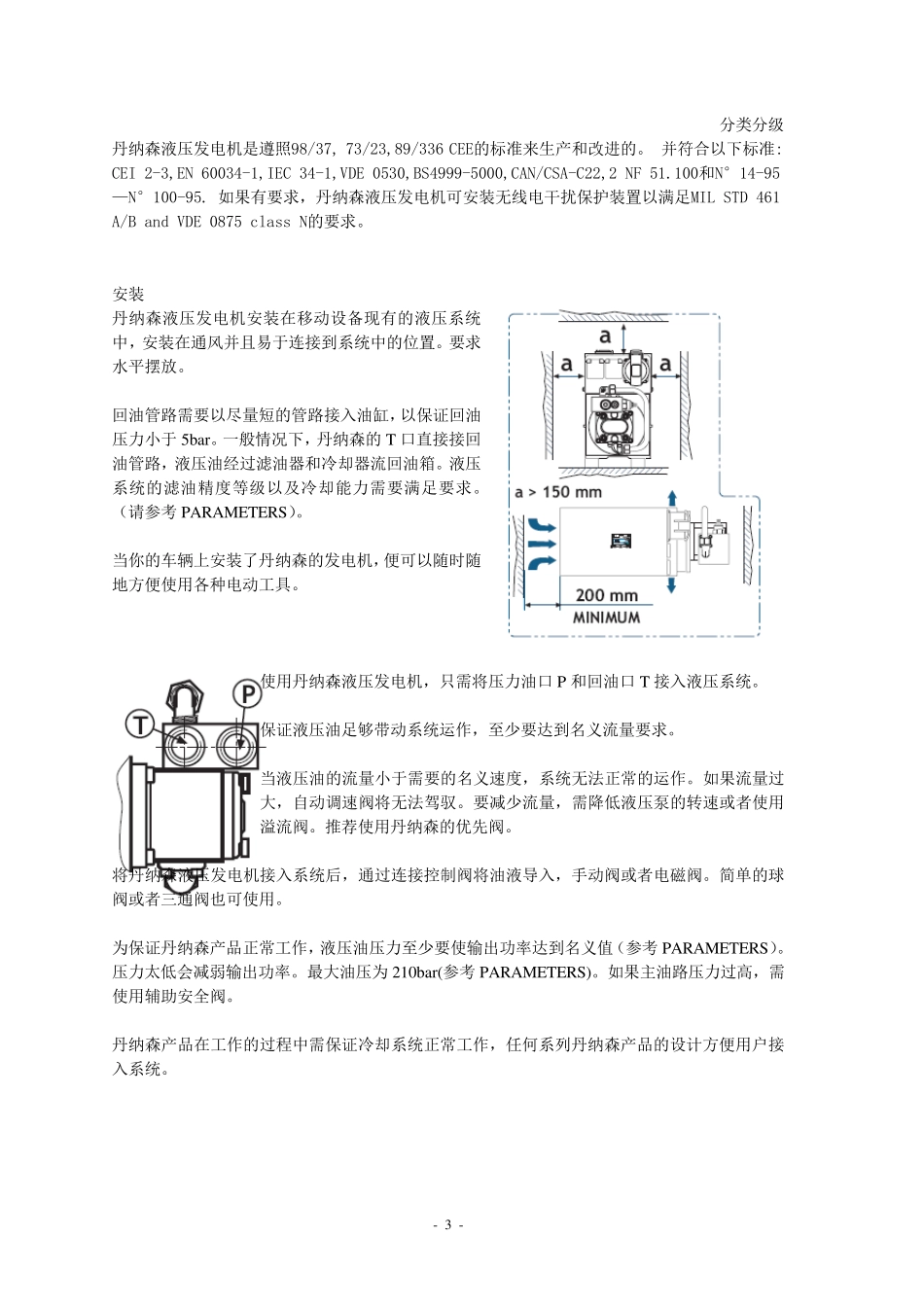

丹纳森液压发电机中文说明书_第3页
3/12
- 1 - 液压发电机 操作说明 - 2 - 丹纳森液压发电机结构紧凑,所有元件集为一体,专门为移动装置而设计。动力来源于液压系统,提供给发电机一定压力和流量的液压油。 丹纳森液压发电机将液压动力转换成高质量的电能,可以为电动工具及其他电动设备提供动力。 设备结构 丹纳森液压发电机由液压马达及交流发电机组成。它具有高级液压系统的优点;功率重量比极高。发电机单元采用单一轴承结构,转子轴的另一端由液压马达支撑(超过 20KVA 发电机是双轴承),使用其结构极为紧凑,故功率体积比也非常高。发电机的转子由励磁线圈组成,电力取自定子线圈。电压控制系统的辅助线圈也位于发电机的定子内。线圈与发电机是绝缘的,绝缘等级为H。丹纳森液压发电机配有频率和电压的自动控制阀,以及压力油和回油管线接口。 丹纳森液压发电机的防护级别为IP23 及 IP34,也可提供防护级别为IP54 的产品。电源输出接口一般为欧洲大陆标准插座,也可以按照要求定制。内置的自动控制电流断路保护器可防止过载。丹纳森液压发电机是自激励磁发电机,无须外接电源,电气负载可在起动发电机之前连接。丹纳森液压发电机采用轻质铝合金构架,预装地脚,安装简易方便。 自动电压控制 自动电压控制器调整转子的励磁功率,使用在电负荷载不连续时保持连续的输出电压。电压调节功能取决于转子的转速,因此名义电压据名义频率而定(除非电子稳压器)。 单相交流发电机 单相交流发电机的电压调节取决于电容回路,连接在辅助线圈上。电压调节保证电压在整个负载范围内保持稳定,上下浮动在 6%内。电压调节速度小于 0.1 秒。 三相交流发电机 三相交流发电机与复合稳压器或电子稳压器装配在一起。 复合稳压器与辅助线圈连接在一起并保证输出电压在整个负载范围内上下波动不大于 5%。复合稳压器的励磁电流取决于每一相电负载,线圈产生的电流。每一相可以负载至最大电流。 电子稳压器连接在定子线圈上并且达到 3%的精准度。电子稳压器的输出电压不断的与预设的参考值相比较,根据负载来调整励磁电流。 两种稳压器的响应速度都小于 0.1 秒。 自动频率控制阀保证旋转速度和频率在液压油进口流量从最低到超过最低10-30L/min 这 个 范 围 内 保 持 恒 定(5%)。流量范围取决于稳压器。 - 3 - 分类分级 丹纳森液压发电机是遵照98/37, 73/23,89/336 CEE的标准来生产和改进的。 并符合以下标准: CEI 2-3,EN 60034-1,IEC 34-1,VDE ...
