主变排油变充氮灭火装置调试方案VIP免费

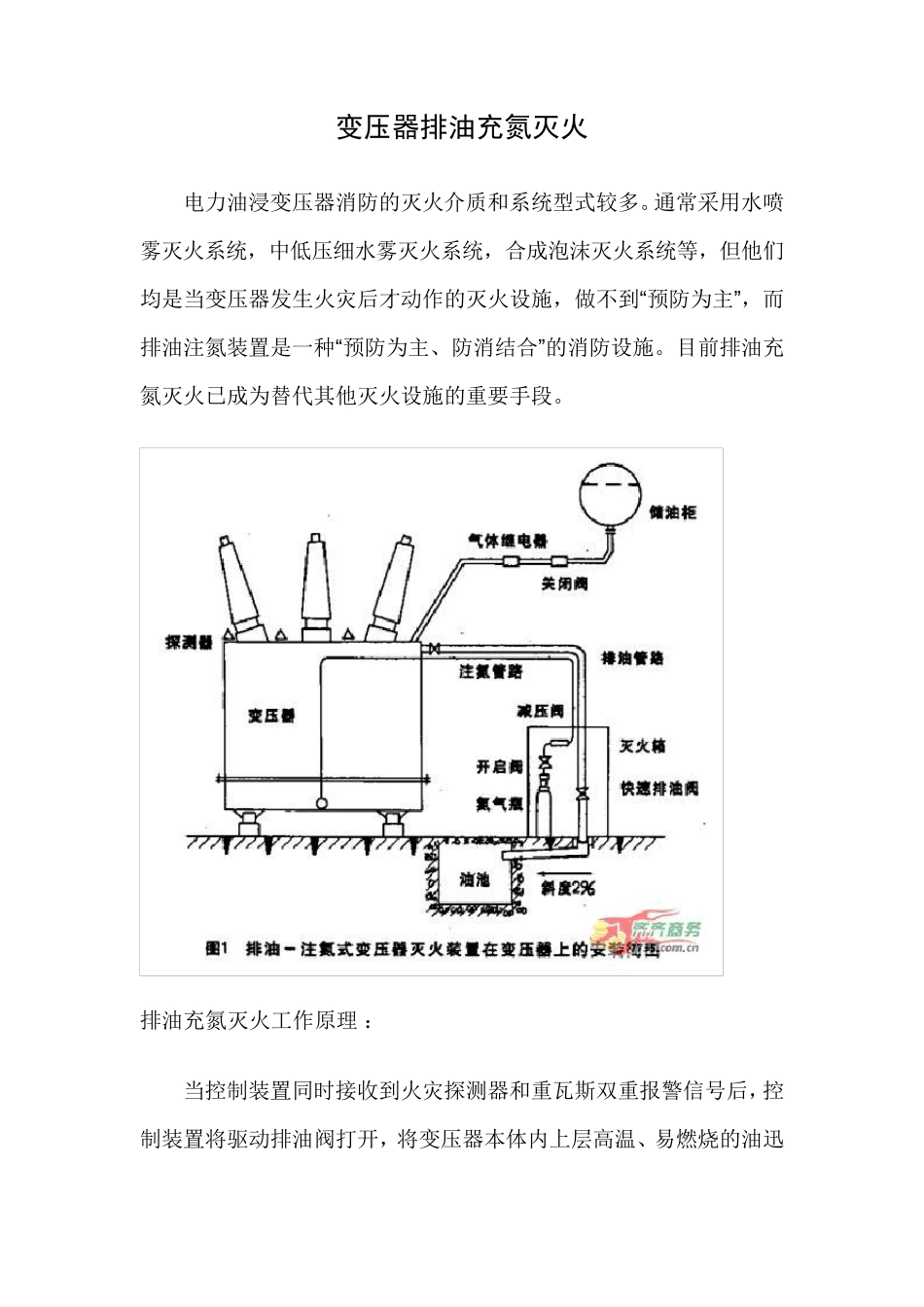

主变排油变充氮灭火装置调试方案_第1页
1/7

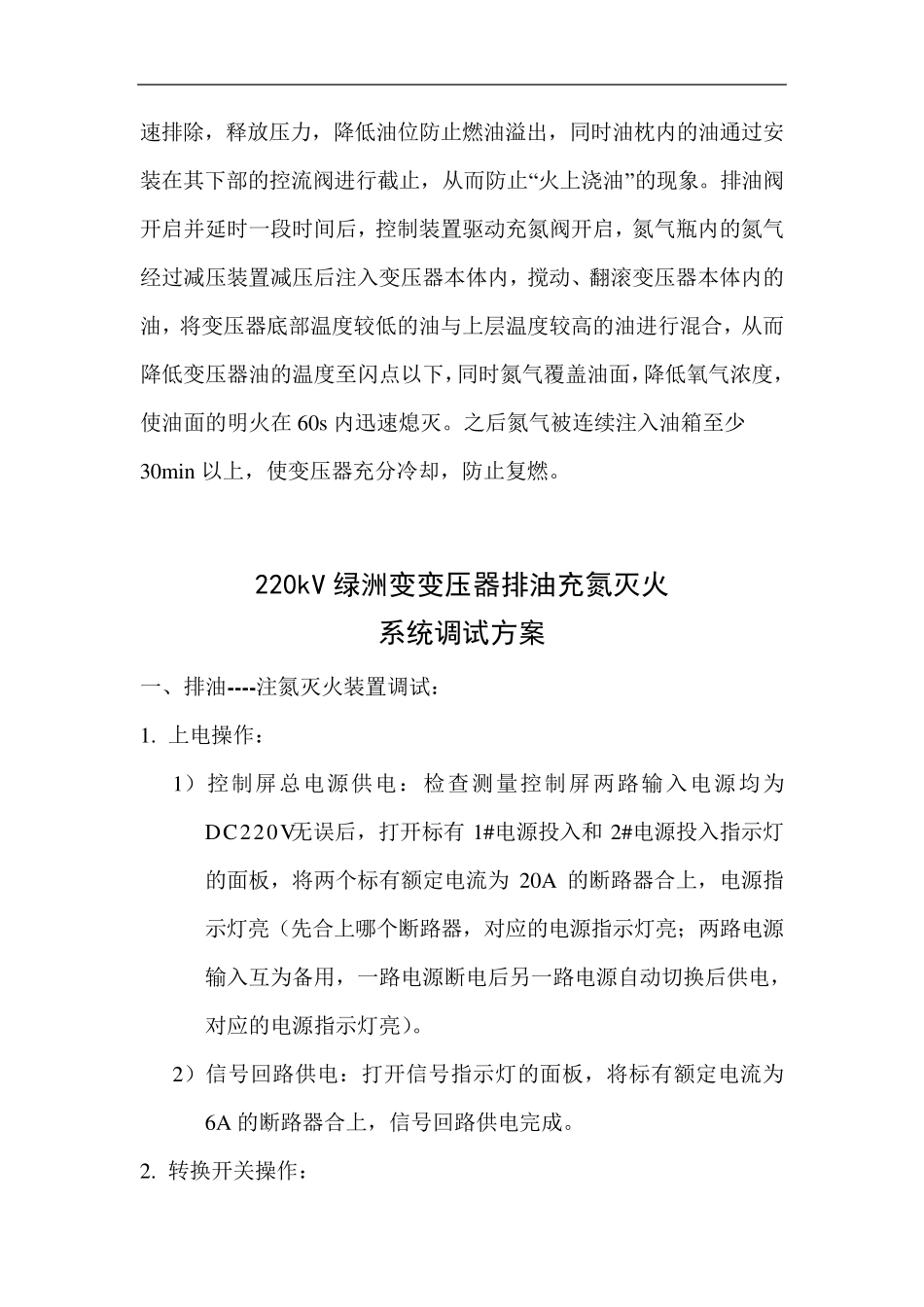

主变排油变充氮灭火装置调试方案_第2页
2/7

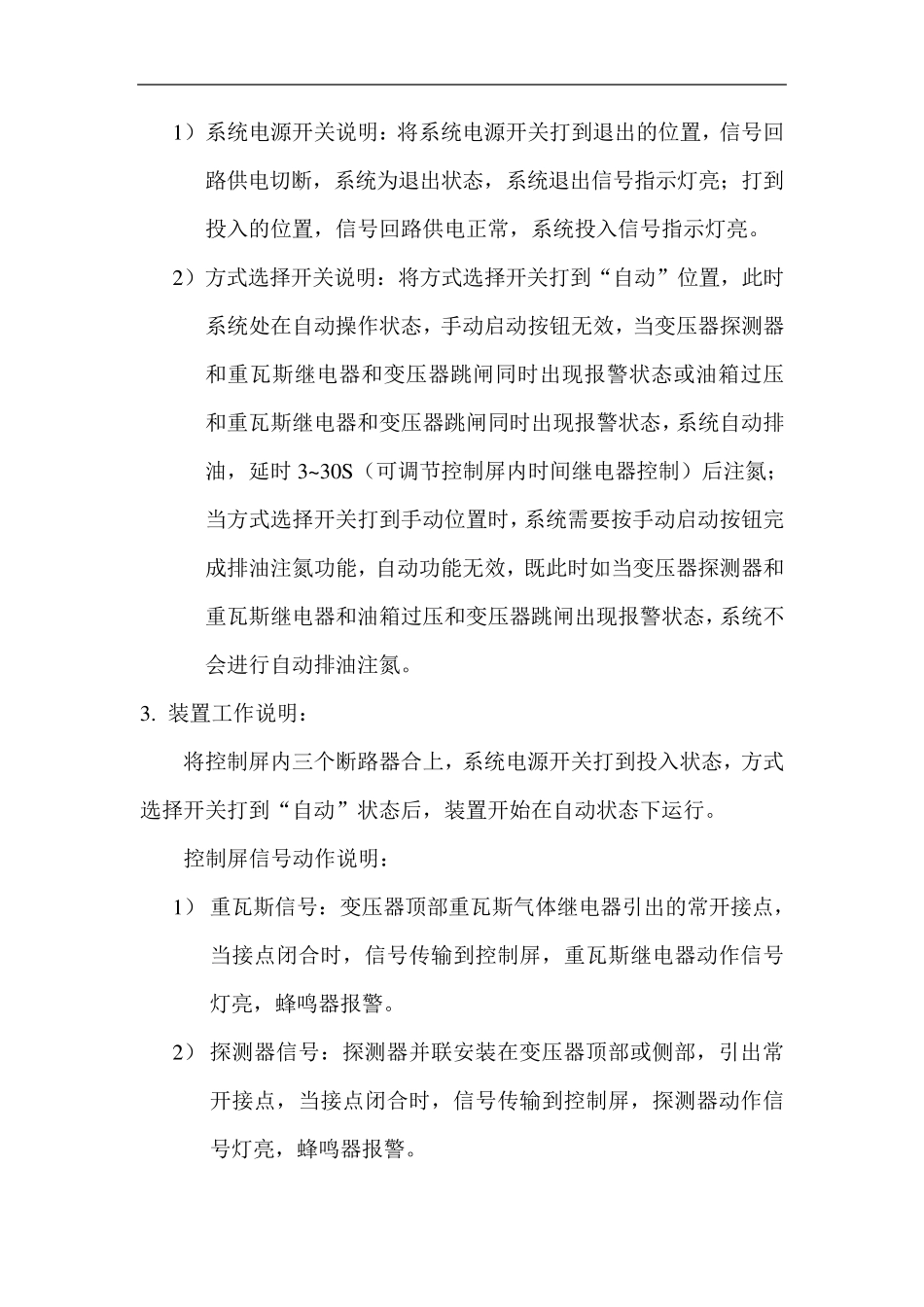

主变排油变充氮灭火装置调试方案_第3页
3/7
变压器排油充氮灭火 电力油浸变压器消防的灭火介质和系统型式较多。通常采用水喷雾灭火系统,中低压细水雾灭火系统,合成泡沫灭火系统等,但他们均是当变压器发生火灾后才动作的灭火设施,做不到“预防为主”,而排油注氮装置是一种“预防为主、防消结合”的消防设施。目前排油充氮灭火已成为替代其他灭火设施的重要手段。 排油充氮灭火工作原理 : 当控制装置同时接收到火灾探测器和重瓦斯双重报警信号后,控制装置将驱动排油阀打开,将变压器本体内上层高温、易燃烧的油迅 速排除,释放压力,降低油位防止燃油溢出,同时油枕内的油通过安装在其下部的控流阀进行截止,从而防止“火上浇油”的现象。排油阀开启并延时一段时间后,控制装置驱动充氮阀开启,氮气瓶内的氮气经过减压装置减压后注入变压器本体内,搅动、翻滚变压器本体内的油,将变压器底部温度较低的油与上层温度较高的油进行混合,从而降低变压器油的温度至闪点以下,同时氮气覆盖油面,降低氧气浓度,使油面的明火在60s内迅速熄灭。之后氮气被连续注入油箱至少30min 以上,使变压器充分冷却,防止复燃。 220kV 绿洲变变压器排油充氮灭火 系统调试方案 一、排油----注氮灭火装置调试: 1. 上电操作: 1)控制屏总电源供电:检查测量控制屏两路输入电源均为DC220V无误后,打开标有 1#电源投入和 2#电源投入指示灯的面板,将两个标有额定电流为 20A 的断路器合上,电源指示灯亮(先合上哪个断路器,对应的电源指示灯亮;两路电源输入互为备用,一路电源断电后另一路电源自动切换后供电,对应的电源指示灯亮)。 2)信号回路供电:打开信号指示灯的面板,将标有额定电流为6A 的断路器合上,信号回路供电完成。 2. 转换开关操作: 1)系统电源开关说明:将系统电源开关打到退出的位置,信号回路供电切断,系统为退出状态,系统退出信号指示灯亮;打到投入的位置,信号回路供电正常,系统投入信号指示灯亮。 2)方式选择开关说明:将方式选择开关打到“自动”位置,此时系统处在自动操作状态,手动启动按钮无效,当变压器探测器和重瓦斯继电器和变压器跳闸同时出现报警状态或油箱过压和重瓦斯继电器和变压器跳闸同时出现报警状态,系统自动排油,延时 3~30S(可调节控制屏内时间继电器控制)后注氮;当方式选择开关打到手动位置时,系统需要按手动启动按钮完成排油注氮功能,自动功能无效,既此时如当变压器探测器和重瓦斯继电器和油箱过压和变压器跳闸出现报警状...
