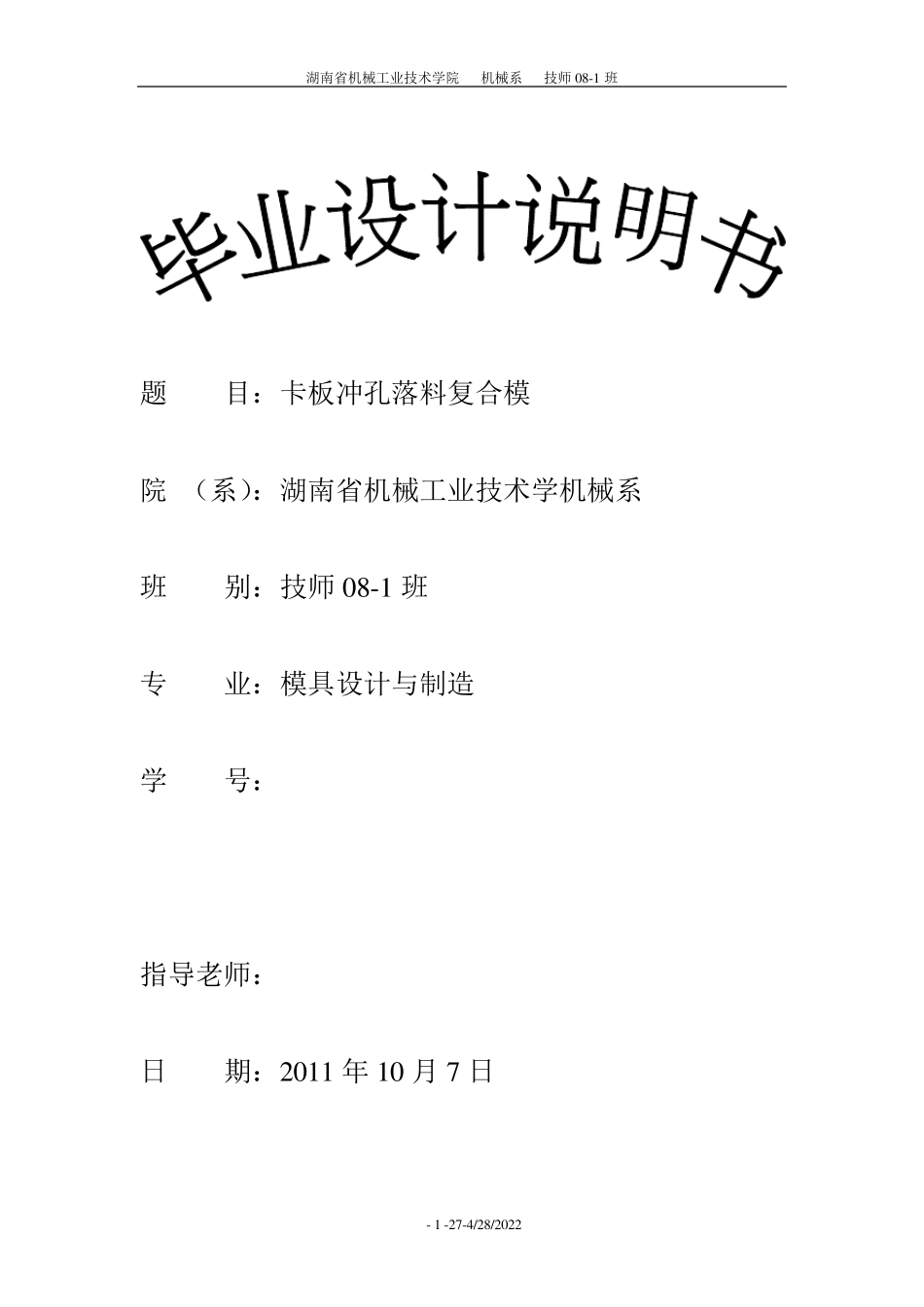

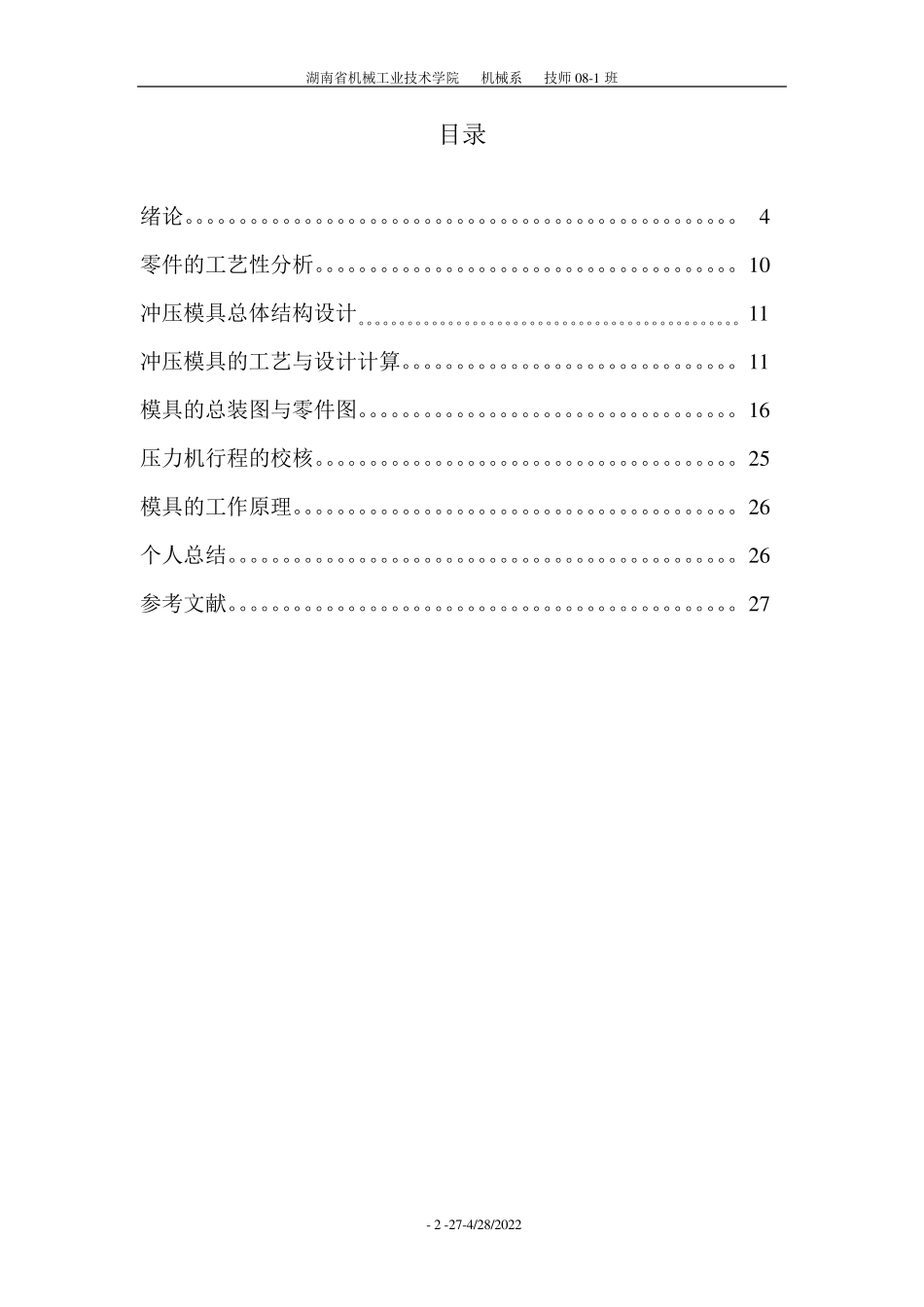

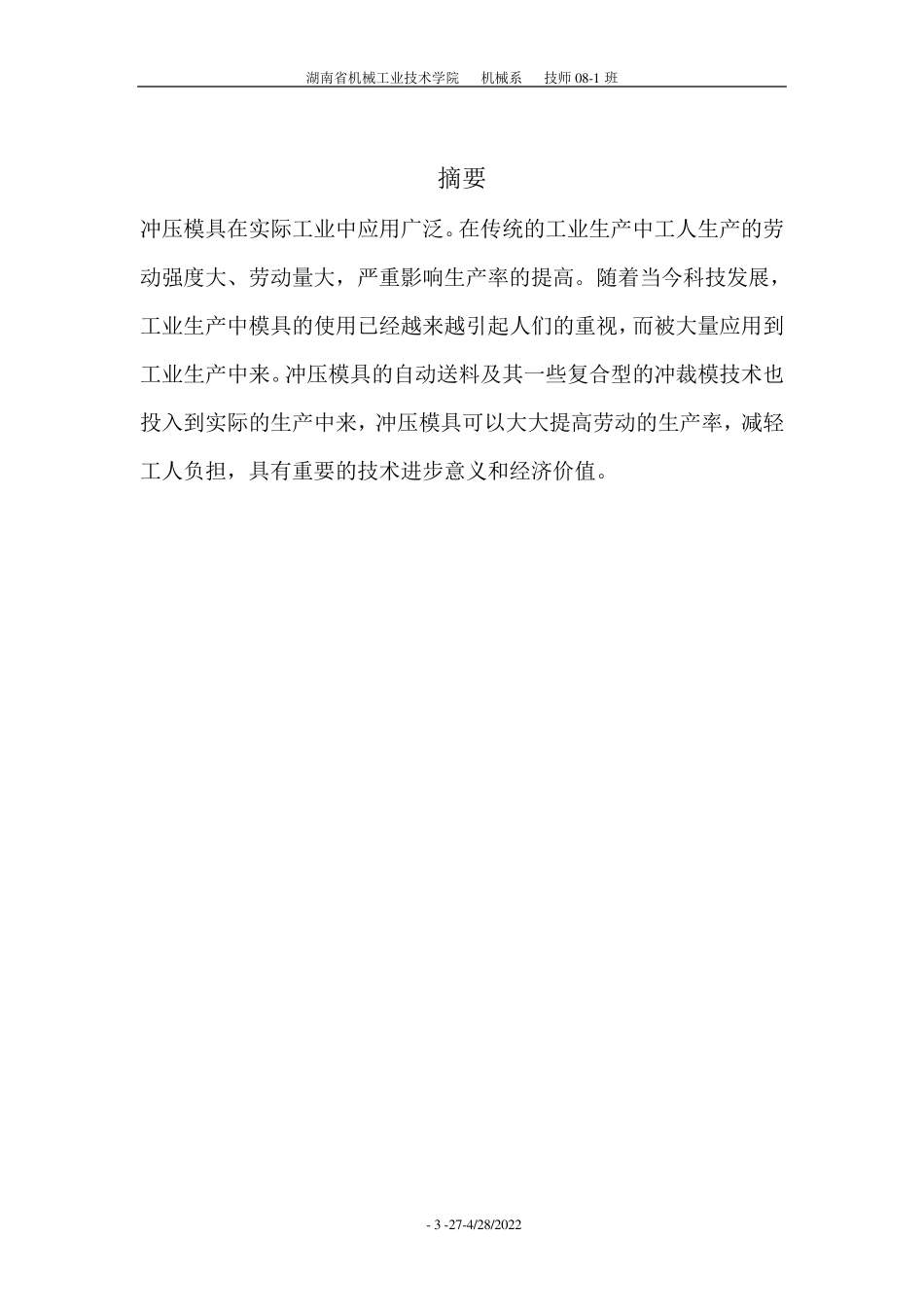

湖南省机械工业技术学院 机械系 技师0 8 -1 班 - 1 -2 7 -4 /2 8 /2 0 2 2 题 目：卡板冲孔落料复合模 院 （系）：湖南省机械工业技术学机械系 班 别：技师0 8 -1 班 专 业：模具设计与制造 学 号： * ***** 指导老师：*** 日 期：2 0 1 1 年 1 0 月 7 日 湖南省机械工业技术学院 机械系 技师0 8 -1 班 - 2 -2 7 -4 /2 8 /2 0 2 2 目录 绪论。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。 4 零件的工艺性分析。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1 0 冲压模具总体结构设计。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1 1 冲压模具的工艺与设计计算。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1 1 模具的总装图与零件图。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1 6 压力机行程的校核。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。2 5 模具的工作原理。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。2 6 个人总结。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。2 6 参考文献。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。2 7 湖南省机械工业技术学院 机械系 技师0 8 -1 班 - 3 -2 7 -4 /2 8 /2 0 2 2 摘要 冲压模具在实际工业中应用广泛。在传统的工业生产中工人生产的劳动强度大、劳动量大，严重影响生产率的提高。随着当今科技发展，工业生产中模具的使用已经越来越引起人们的重视，而被大量应用到工业生产中来。冲压模具的自动送料及其一些复合型的冲裁模技术也投入到实际的生产中来，冲压模具可以大大提高劳动的生产率，减轻工人负担，具有重要的技术进步意义和经济价值。 湖南省机械工业技术学院 机械系 技师0 8 -1 班 - 4 -2 7 -4 /2 8 /2 0 2 2 一、绪论 冲压的概念、特点及应用 冲压是利用安装在冲压设备（主要是压力机）上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件（俗称冲压或冲压件）的...
