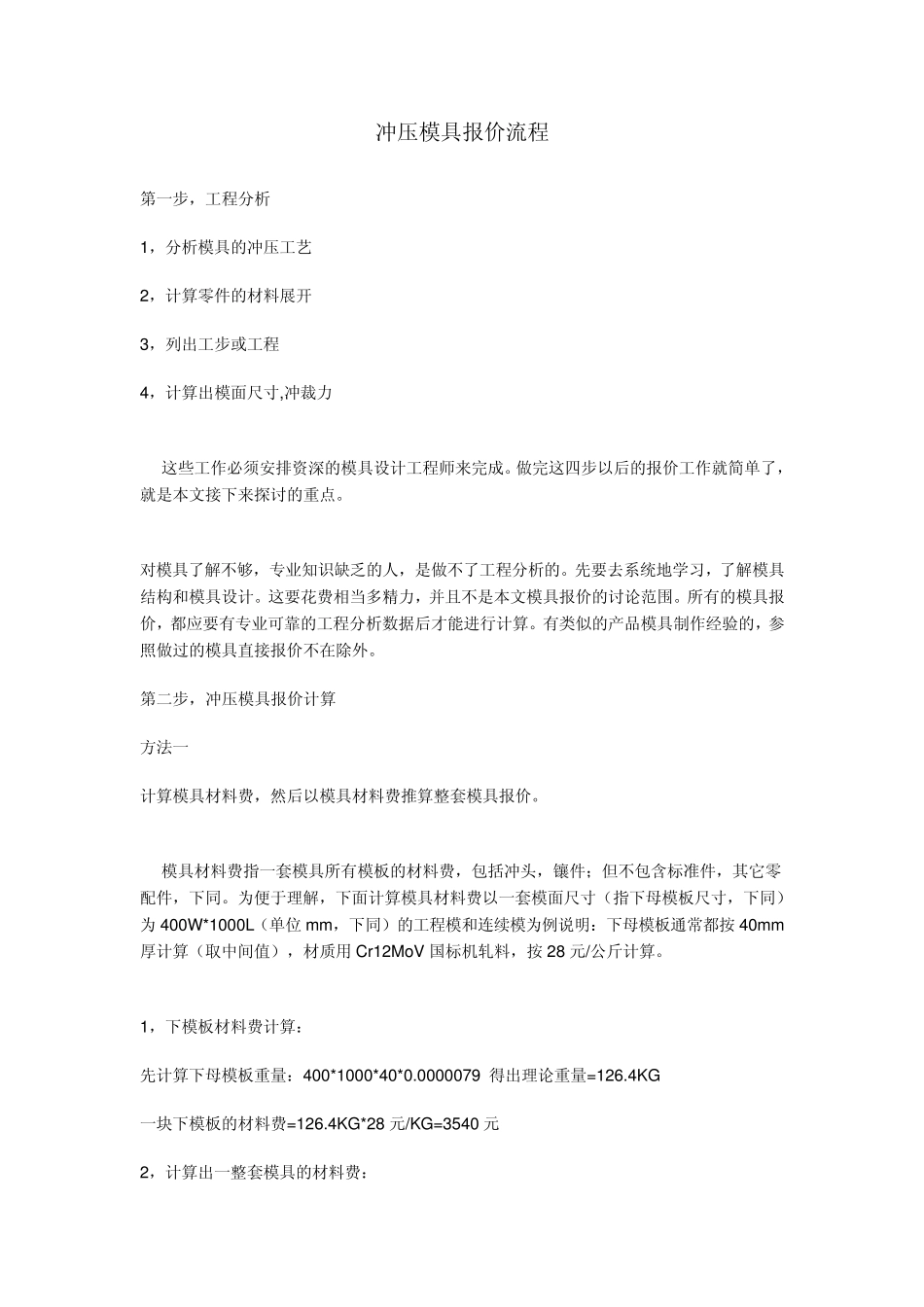

冲压模具报价流程 第一步，工程分析 1，分析模具的冲压工艺 2，计算零件的材料展开 3，列出工步或工程 4，计算出模面尺寸,冲裁力 这些工作必须安排资深的模具设计工程师来完成。做完这四步以后的报价工作就简单了，就是本文接下来探讨的重点。 对模具了解不够，专业知识缺乏的人，是做不了工程分析的。先要去系统地学习，了解模具结构和模具设计。这要花费相当多精力，并且不是本文模具报价的讨论范围。所有的模具报价，都应要有专业可靠的工程分析数据后才能进行计算。有类似的产品模具制作经验的，参照做过的模具直接报价不在除外。 第二步，冲压模具报价计算 方法一 计算模具材料费，然后以模具材料费推算整套模具报价。 模具材料费指一套模具所有模板的材料费，包括冲头，镶件；但不包含标准件，其它零配件，下同。为便于理解，下面计算模具材料费以一套模面尺寸（指下母模板尺寸，下同）为 400W*1000L（单位 mm，下同）的工程模和连续模为例说明：下母模板通常都按 40mm厚计算（取中间值），材质用 Cr12MoV 国标机轧料，按 28 元/公斤计算。 1，下模板材料费计算： 先计算下母模板重量：400*1000*40*0.0000079 得出理论重量=126.4KG 一块下模板的材料费=126.4KG*28 元/KG=3540 元 2，计算出一整套模具的材料费： 一套冲压模具的模板材料费，按一块下模板材料费的4 倍计算。 这样可以大致得出，一套模面 400W*1000L 的模具材料费为：3540*4=14200 元 冲压模具结构复杂，模板数目会视情况有所不同，常见模板组成上模有：上模座，上垫板，上夹板（上固定板），止档板（脱料背板），脱料板 5 块；下模有：下母模板，下垫板，下模座 3 块，有时还有下夹板（下固定板），再加上垫脚及托板。 由此可以看出，一套模具材料费按下模板材料费4 倍计算是合适的。模具上的其余的七八块板单价比下模板便宜，模具冲头比下模板又要好一个档次。 在实践中，据我们多年经验，模具下模板材质为 Cr12MoV 时，按一块下模板材料费的4 倍估算整套模具材料费也是可取的。我们长东模具在每个模具项目完成后，财务都会按例统计一下各套模具的成本。可以验证一点，模面尺寸接近 400W*1000L 这么大小的冲压模具，实际发生的模板材料总成本也就是在一万四五左右，差异并不大。 3，模具费计算 当模具不复杂，没有特殊要求，零件孔数不特多： 单工程模的模具费 按模具材料费3 倍计算，=14200*3=42600 元 连续模模具费 按...
