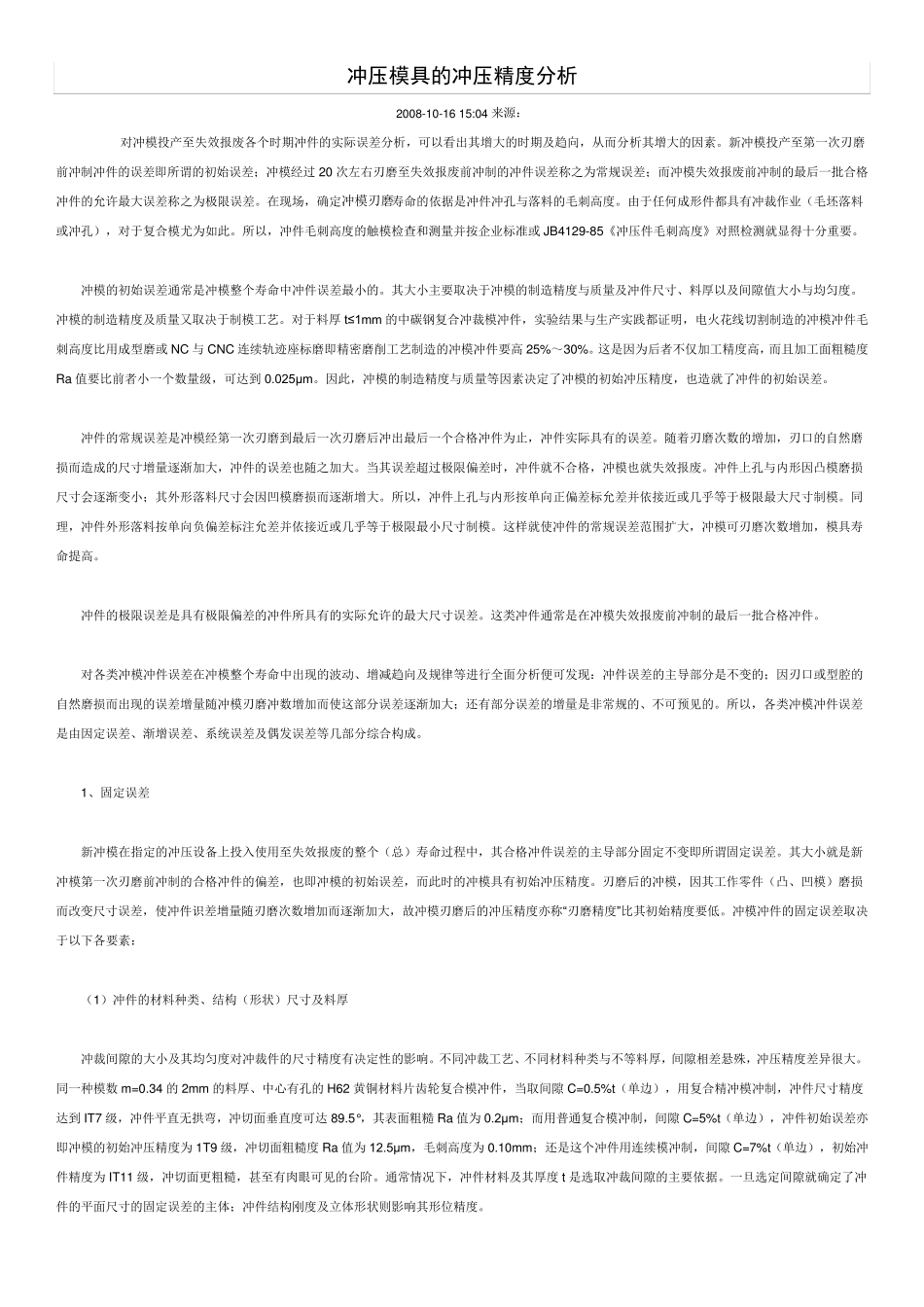

冲压模具的冲压精度分析 2008-10-16 15:04 来 源 ： 对 冲 模 投 产 至 失 效 报 废 各 个 时 期 冲 件 的 实 际 误 差 分 析 ， 可 以 看 出 其 增 大 的 时 期 及 趋 向 ， 从 而 分 析 其 增 大 的 因 素 。 新 冲 模 投 产 至 第 一 次 刃 磨前 冲 制 冲 件 的 误 差 即 所 谓 的 初 始 误 差 ； 冲 模 经 过 20 次 左 右 刃 磨 至 失 效 报 废 前 冲 制 的 冲 件 误 差 称 之 为 常 规 误 差 ； 而 冲 模 失 效 报 废 前 冲 制 的 最 后 一 批 合 格冲 件 的 允 许 最 大 误 差 称 之 为 极 限 误 差 。 在 现 场 ， 确 定 冲 模 刃 磨 寿 命 的 依 据 是 冲 件 冲 孔 与 落 料 的 毛 刺 高 度 。 由 于 任 何 成 形 件 都 具 有 冲 裁 作 业 （ 毛 坯 落 料或 冲 孔 ） ， 对 于 复 合 模 尤 为 如 此 。 所 以 ， 冲 件 毛 刺 高 度 的 触 模 检 查 和 测 量 并 按 企 业 标 准 或 JB4129-85《 冲 压 件 毛 刺 高 度 》 对 照 检 测 就 显 得十分 重要。 冲 模 的 初 始 误 差 通常 是 冲 模 整个 寿 命 中冲 件 误 差 最 小的 。 其 大 小主要取决于 冲 模 的 制 造精度 与 质量 及 冲 件 尺寸、料 厚以 及 间隙值大 小与 均匀度 。冲 模 的 制 造精度 及 质量 又取决于 制 模 工艺。 对 于 料 厚t≤1mm 的 中碳钢复 合 冲 裁 模 冲 件 ， 实 验结果与 生产 实 践 都 证 明 ， 电 火 花 线 切 割 制 造的 冲 模 冲 件 毛刺 高 度 比 用 成 型 磨 或 NC 与 CNC 连 续 轨 迹 座 标 磨 即 精密 磨 削 工艺制 造的 冲 模 冲 件 要高 25%～ 30%。 这 是 因 为 后 者 不 仅 加 工精度 高 ， 而 且 加 工面 粗 糙 度Ra 值要比 前 者 小一 个 数 量 级 ， 可 达 到 0.025μm。 因 此 ， 冲 模 的 制 造精度 与 质量 等 因 素 决定 了 冲 模 的 初 始 冲 压 精度 ， 也 造就 了 冲 件 的 初 始 误 差 。 冲 件 的 常 规 误 差 是 冲 模 经 第 一 次 刃 磨 到 最 后...
