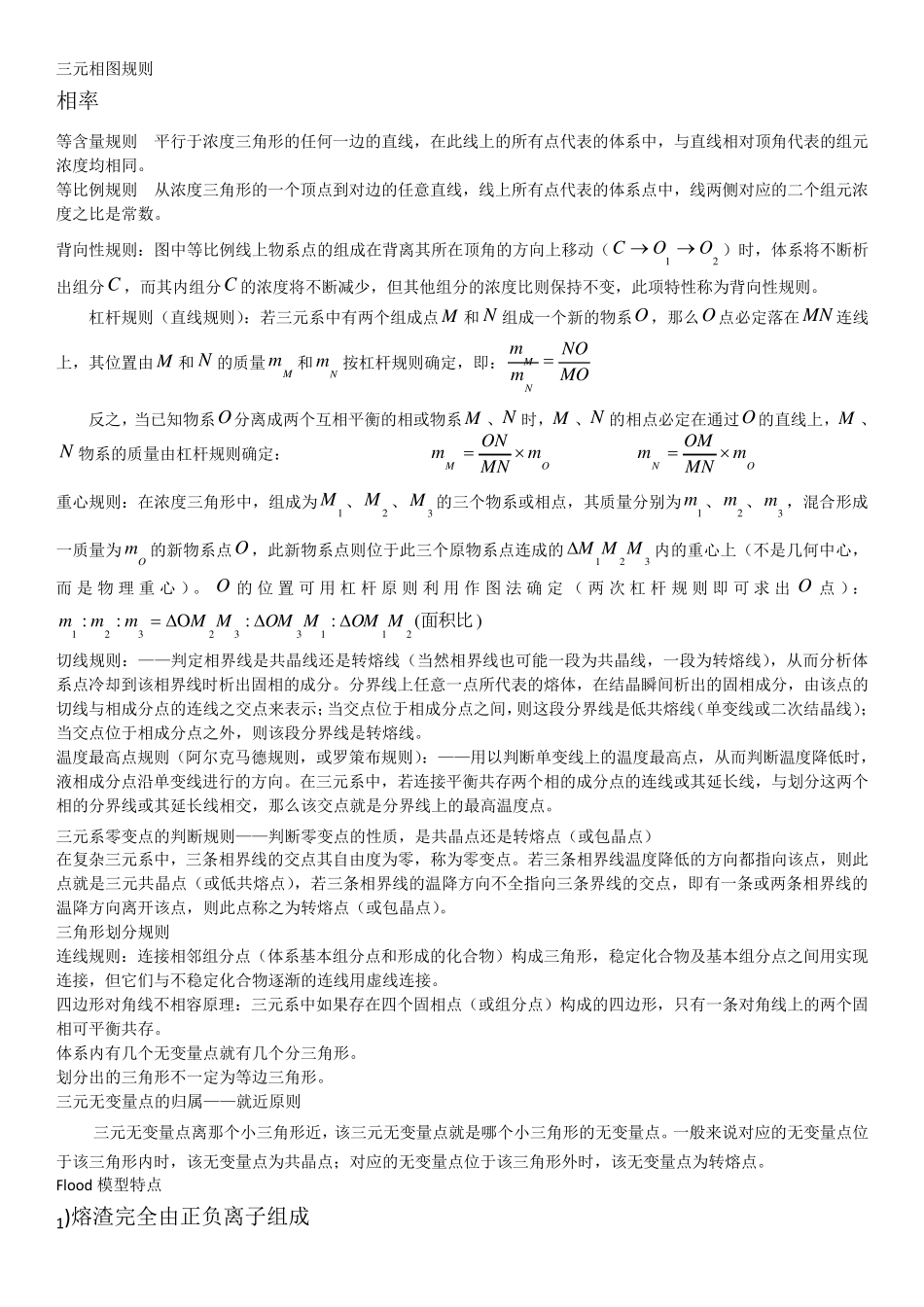

三元相图规则 相率 等含量规则 平行于浓度三角形的任何一边的直线，在此线上的所有点代表的体系中，与直线相对顶角代表的组元浓度均相同。 等比例规则 从浓度三角形的一个顶点到对边的任意直线，线上所有点代表的体系点中，线两侧对应的二个组元浓度之比是常数。 背向性规则：图中等比例线上物系点的组成在背离其所在顶角的方向上移动（21OOC）时，体系将不断析出组分C ，而其内组分C 的浓度将不断减少，但其他组分的浓度比则保持不变，此项特性称为背向性规则。 杠杆规则（直线规则）：若三元系中有两个组成点 M 和 N 组成一个新的物系O ，那么O 点必定落在 MN 连线上，其位置由 M 和 N 的质量Mm和Nm按杠杆规则确定，即：MONOmmNM 反之，当已知物系O 分离成两个互相平衡的相或物系 M 、N 时，M 、N 的相点必定在通过O 的直线上，M 、N 物系的质量由杠杆规则确定： OMmMNONm ONmMNOMm 重心规则：在浓度三角形中，组成为1M 、2M 、3M 的三个物系或相点，其质量分别为1m 、2m 、3m ，混合形成一质量为Om 的新物系点O ，此新物系点则位于此三个原物系点连成的321MMM内的重心上（不是几何中心，而 是 物 理 重 心 ）。 O 的 位 置 可 用 杠 杆 原 则 利用 作图 法确 定 （ 两 次杠 杆 规 则 即 可 求出 O 点 ）： )(::O::211332321面积比MOMMOMMMmmm 切线规则：——判定相界线是共晶线还是转熔线（当然相界线也可能一段为共晶线，一段为转熔线），从而分析体系点冷却到该相界线时析出固相的成分。分界线上任意一点所代表的熔体，在结晶瞬间析出的固相成分，由该点的切线与相成分点的连线之交点来表示；当交点位于相成分点之间，则这段分界线是低共熔线（单变线或二次结晶线）；当交点位于相成分点之外，则该段分界线是转熔线。 温度最高点规则（阿尔克马德规则，或罗策布规则）：——用以判断单变线上的温度最高点，从而判断温度降低时，液相成分点沿单变线进行的方向。在三元系中，若连接平衡共存两个相的成分点的连线或其延长线，与划分这两个相的分界线或其延长线相交，那么该交点就是分界线上的最高温度点。 三元系零变点的判断规则——判断零变点的性质，是共晶点还是转熔点（或包晶点） 在复杂三元系中，三条相界线的交点其自由度为零，称为零变点。若三条相界线温度降低的方向都指向该点，则此点就是三元共晶点（或低共熔点），若三...
