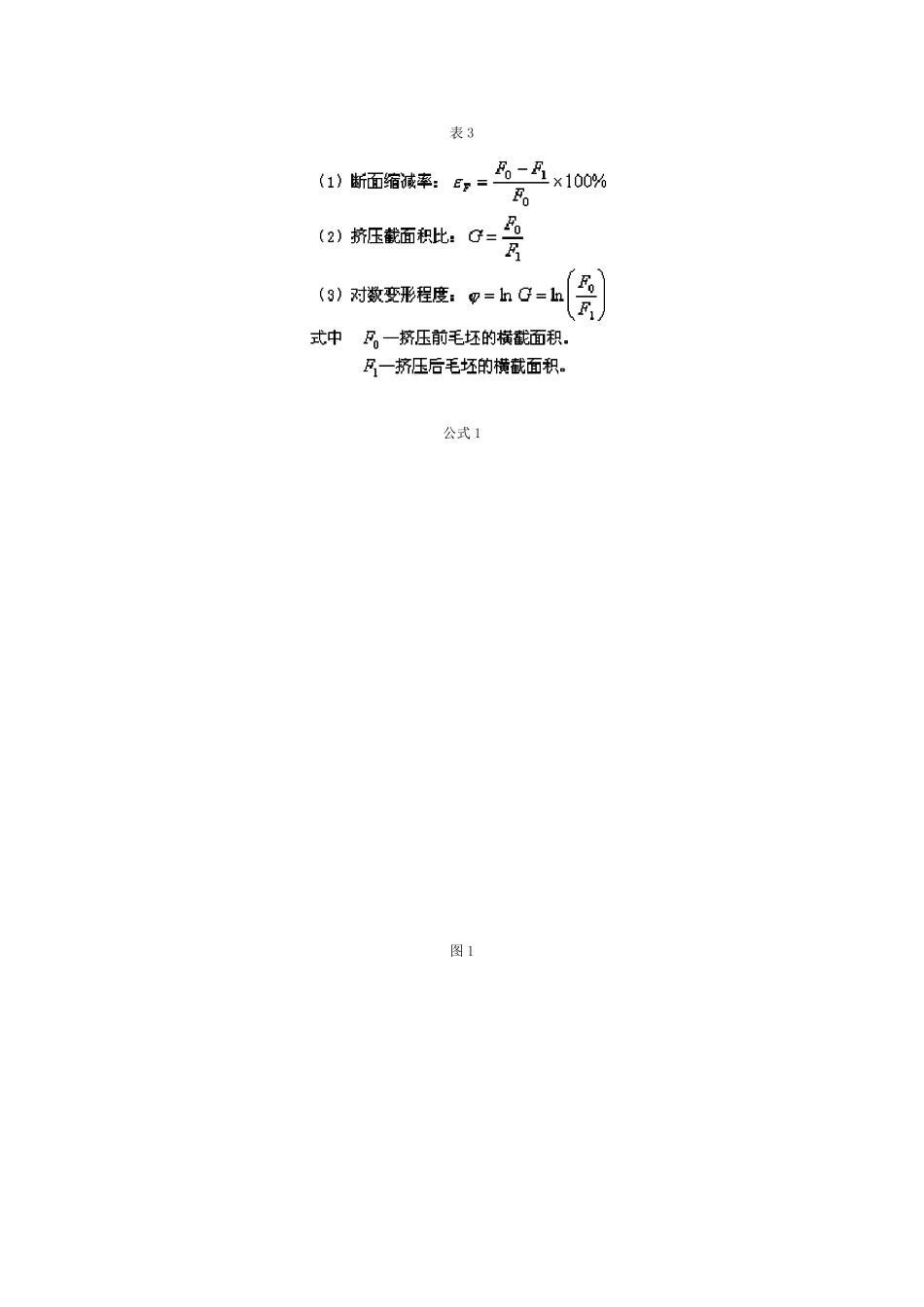

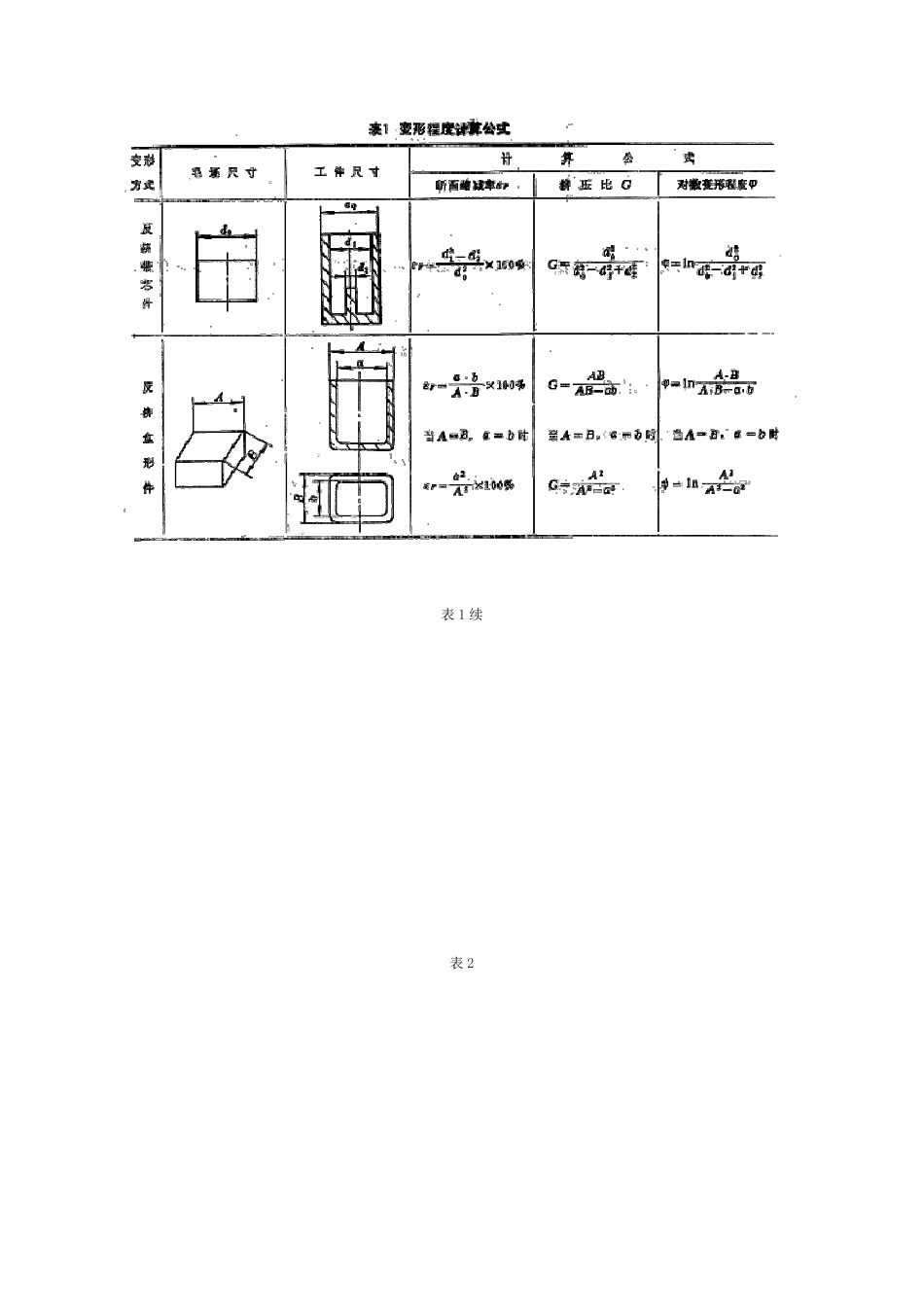

变形程度及挤压力的计算 挤压件的变形程度计算方法和许用变形程度： 1．变形程度的表示方法： 挤压变形程度是表示挤压时金属塑性变形量大小的指标。变形程度可用不同的方法表示：见公式 1。 2．变形程度计算公式： 见表1 3．许用变形程度： 对于不同的冷挤压材料在不同的工艺参数条件下，应按同一许用单位挤压力来决定其冷挤压变形程度。 对于中小型零件的正常批量生产可采用2000 至 2500Mpa 作为许用单位挤压力。 正挤压许用变形程度：图 1 为碳钢正挤压的许用变形程度。 反挤压许用变形程度：图 2 为碳钢反挤压的许用变形程度。 碳素钢及某些低合金钢的许用变形程度也可参考表2。 有色金属的许用变形程度见表3。 表1 表1 续 表2 表3 公式 1 图 1 图2 1．图算法确定挤压力 A．黑色金属挤压力的图算法：图1、图2、图3 为正挤实心件、正挤空心件、反挤压的挤压力的计算图。用这组图表计算挤压力时，毛坯应经软化退火，并在挤压前进行磷化、润滑处理。它的计算方法见图上虚线所示。 B．有色金属挤压力的图算法：图 4、图5、图6 分别为正挤实心件、正挤空心件、反挤压的单位挤压力P 的计算图表。 冷挤压的总挤压力可按公式 1 计算： 2． 计算法确定挤压力 用下列公式求冷挤压的单位压力： A．正挤压实心件的单位挤压力：见公式 2。 B．反挤压的单位挤压力：见公式 3。 C．复合挤压的单位挤压力：复合挤压的压力低于单向正挤压和单向反挤压的压力。见公式 4。 3． 镦粗变形力的计算 A．自由镦粗时变形力：见公式 5。 B．其它形式镦粗时变形力：见公式 6。 C．其它变形方法的单位压力：表 2 列出了不同钢种、各种变形方式的单位压力，可作计算时参考。 表 1 表2 公式 1 公式 2 公式 3 公式 4 公式 5 公式 6 图 1 图 2 图 3 图 4 图 5 图 6 图 7 图 8 图9 表1 1. 图算法确定挤压力： 图1 是钢的温挤压单位压力计算图。图上的曲线是在图中所示模具参数的条件下获得的，挤压前模具预热到 60至 100 度，用油与石墨的混合剂润滑，加工温度在 600 度以下者，毛坯作磷化处理，600 度以上者，毛坯不预先处理。图中虚线上的箭头表明了查图方法。决定了单位挤压力便可按公式 1 计算挤压力： 表1 是几种材料在 650 至 850 度时的单位挤压力。 2.计算法确定挤压力： 钢的温（反）挤的单位挤压力可按经验公式 2 计算。 表 1 表1 续 公式 1...
