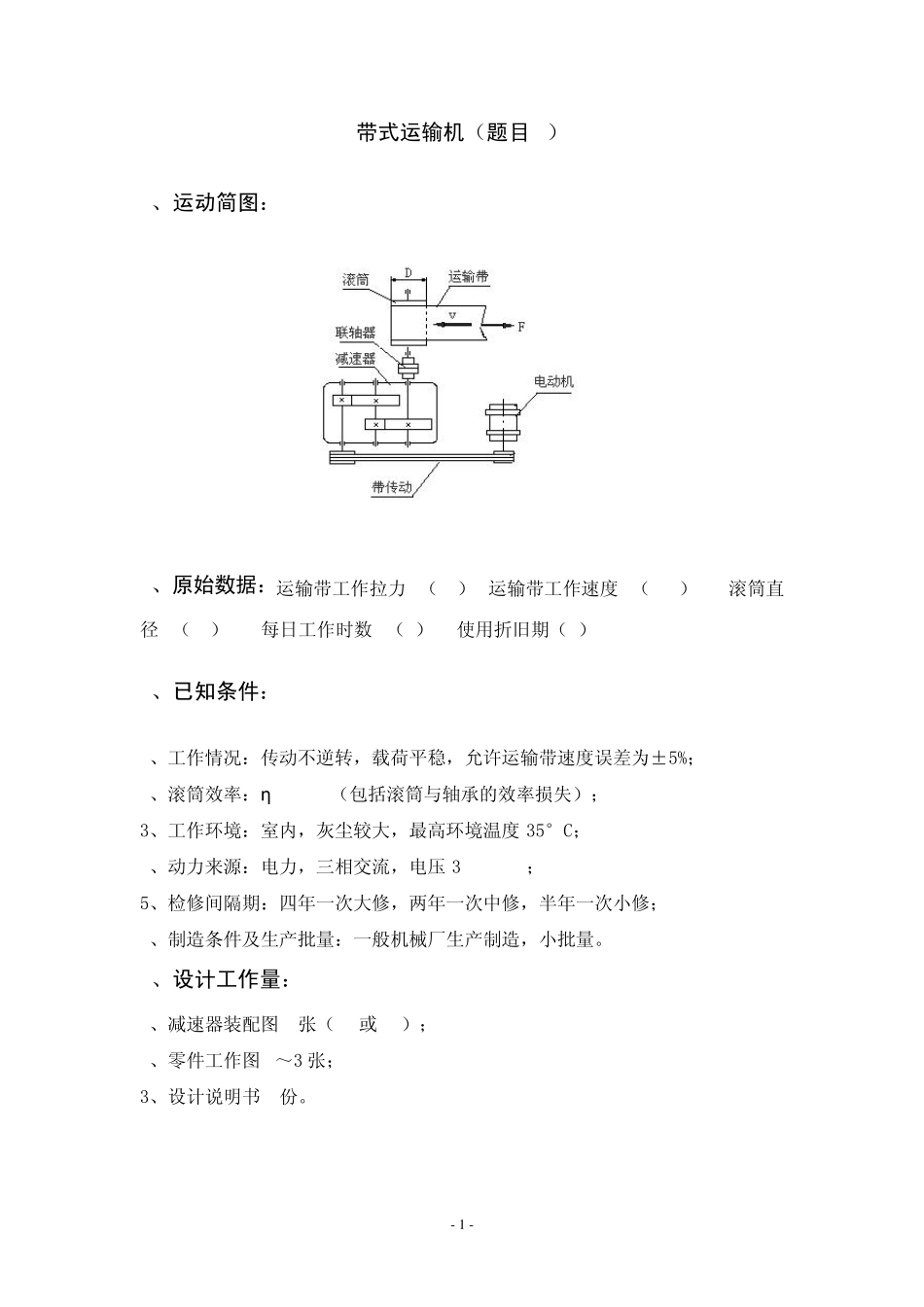

目录 一．课程设计题目及分析……………………………………………………….1 二．电动机的选择……………………………………………………………….2 三．确定并分配传动比………………………………………………………….3 四．传动零件的设计计算……………………………………………………… 4 1.V带设计…………………………………………………………………….4 2.计算高速级齿轮…………………………………………………………….6 3.计算低速级齿轮…………………………………………………………. 9 五．减速器结构设计……………………………………………………………12 六．轴的效核及计算……………………………………………………………13 七．其它组件的选择及校核……………………………………………………18 1．轴承的选择和计算轴承……………………………………………………18 2．键连接的选择和计算………………………………………………………19 3. 联轴器的选择………………………………………………………………19 4. 减数器的润滑方式和密封类型的选择………………………………………20 八．设计总结……………………………………………………………………20 九． 致谢 ………………………………………………………………… 20 十． 参考资料………………………………………………………………… 21 - 1 - 带式运输机（题目1） 1、运动简图： 2、原始数据：运输带工作拉力F（KN）4运输带工作速度v（m/s）1.9滚筒直径D（mm）400每日工作时数T（h）16使用折旧期（y）8 3、已知条件： 1、工作情况：传动不逆转，载荷平稳，允许运输带速度误差为±5%； 2、滚筒效率：ηj=0.96（包括滚筒与轴承的效率损失）； 3、工作环境：室内，灰尘较大，最高环境温度35°C； 4、动力来源：电力，三相交流，电压 380/220V； 5、检修间隔期：四年一次大修，两年一次中修，半年一次小修； 6、制造条件及生产批量：一般机械厂生产制造，小批量。 4、设计工作量： 1、减速器装配图 1张（A0或 A1）； 2、零件工作图 1～3 张； 3、设计说明书 1份。 - 2 - 二、电动机的选择： 1、选择电动机的类型： 按工作要求和条件，选用三机笼型电动机，封闭式结构，电压 380V，Y型。 2、选择电动机容量 ： 电动机所需的功率为：kwawdpp （其中：dp 为电动机功率，wp 为负载功率，a 为总效率。）...
