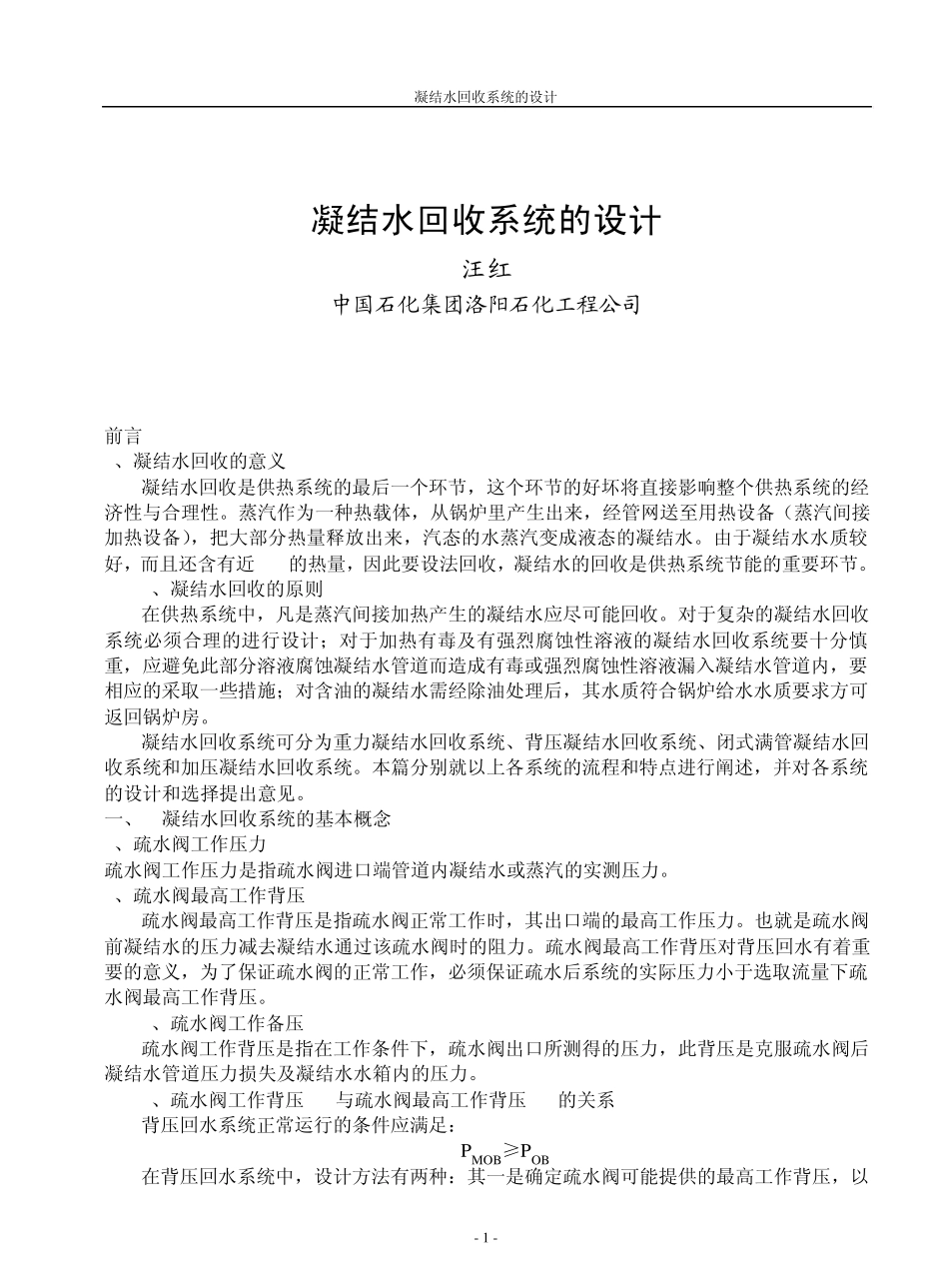

凝结水系统设计_第1页
1/7

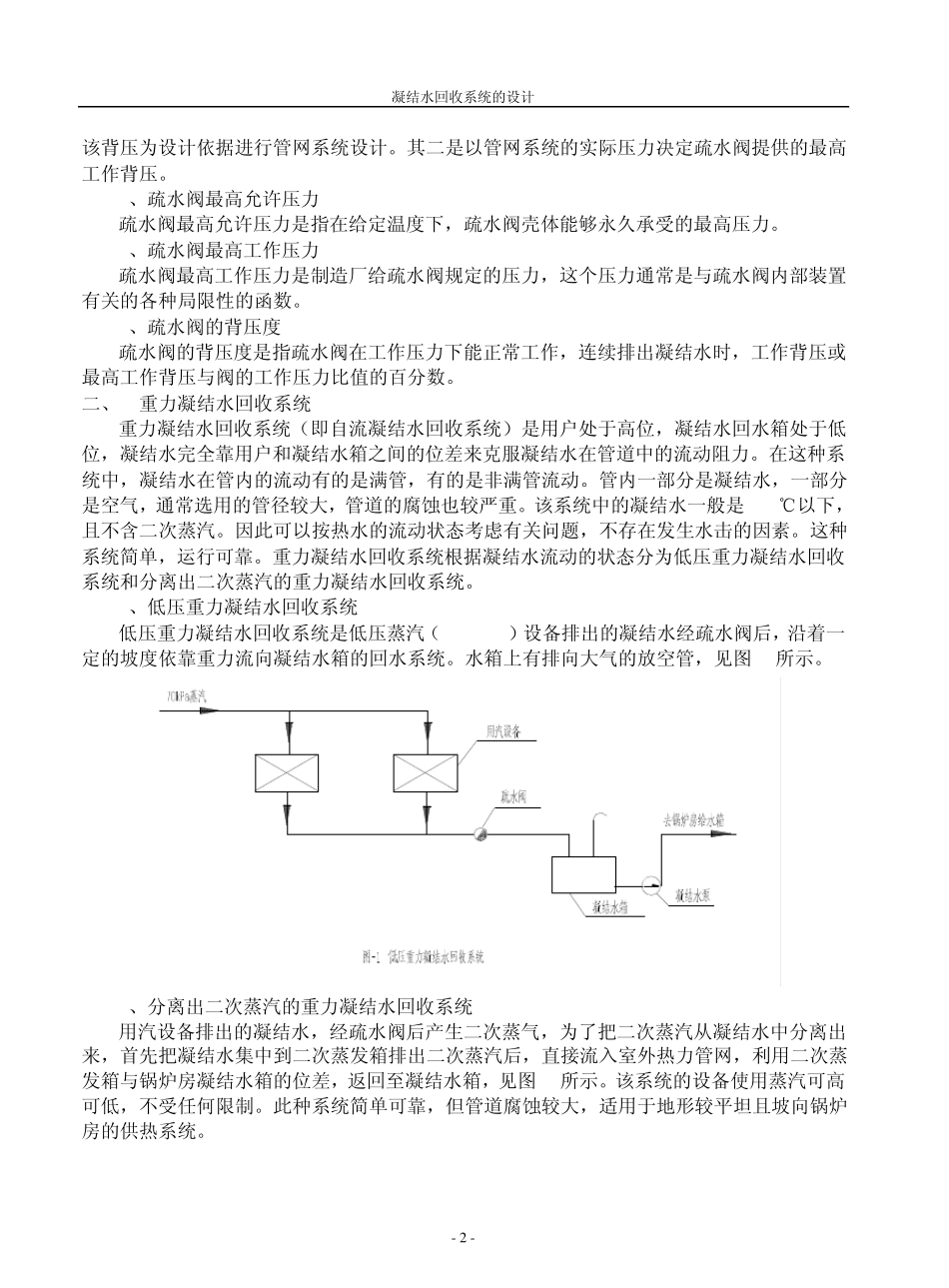

凝结水系统设计_第2页
2/7

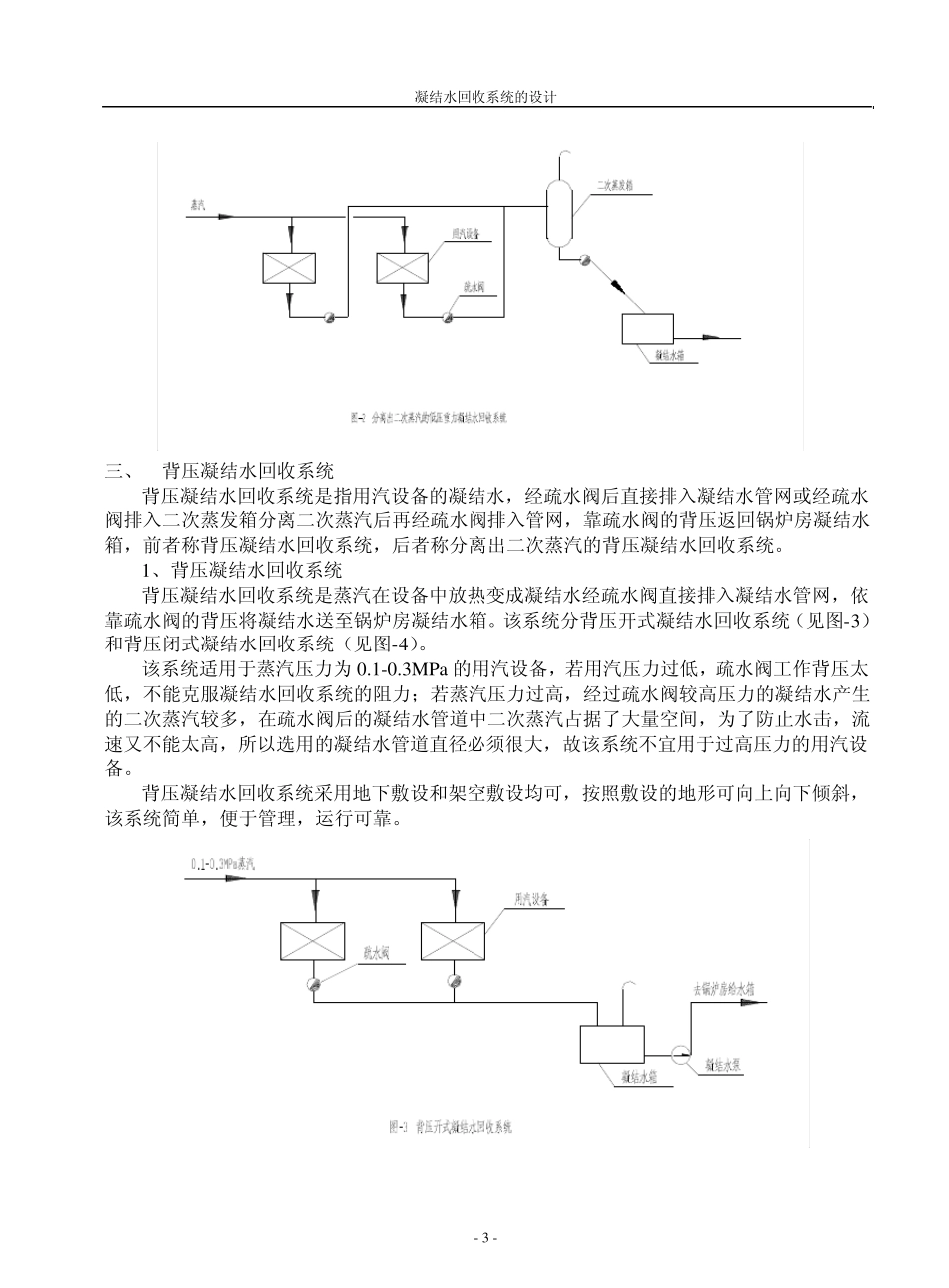

凝结水系统设计_第3页
3/7
凝结水回收系统的设计 - 1 - 凝结水回收系统的设计 汪红 中国石化集团洛阳石化工程公司 前言 1、凝结水回收的意义 凝结水回收是供热系统的最后一个环节,这个环节的好坏将直接影响整个供热系统的经济性与合理性。蒸汽作为一种热载体,从锅炉里产生出来,经管网送至用热设备(蒸汽间接加热设备),把大部分热量释放出来,汽态的水蒸汽变成液态的凝结水。由于凝结水水质较好,而且还含有近 20%的热量,因此要设法回收,凝结水的回收是供热系统节能的重要环节。 2、凝结水回收的原则 在供热系统中,凡是蒸汽间接加热产生的凝结水应尽可能回收。对于复杂的凝结水回收系统必须合理的进行设计;对于加热有毒及有强烈腐蚀性溶液的凝结水回收系统要十分慎重,应避免此部分溶液腐蚀凝结水管道而造成有毒或强烈腐蚀性溶液漏入凝结水管道内,要相应的采取一些措施;对含油的凝结水需经除油处理后,其水质符合锅炉给水水质要求方可返回锅炉房。 凝结水回收系统可分为重力凝结水回收系统、背压凝结水回收系统、闭式满管凝结水回收系统和加压凝结水回收系统。本篇分别就以上各系统的流程和特点进行阐述,并对各系统的设计和选择提出意见。 一、 凝结水回收系统的基本概念 1、疏水阀工作压力P0 疏水阀工作压力是指疏水阀进口端管道内凝结水或蒸汽的实测压力。 2、疏水阀最高工作背压PMOB 疏水阀最高工作背压是指疏水阀正常工作时,其出口端的最高工作压力。也就是疏水阀前凝结水的压力减去凝结水通过该疏水阀时的阻力。疏水阀最高工作背压对背压回水有着重要的意义,为了保证疏水阀的正常工作,必须保证疏水后系统的实际压力小于选取流量下疏水阀最高工作背压。 3、疏水阀工作备压 POB 疏水阀工作背压是指在工作条件下,疏水阀出口所测得的压力,此背压是克服疏水阀后凝结水管道压力损失及凝结水水箱内的压力。 4、疏水阀工作背压 POB与疏水阀最高工作背压PMOB的关系 背压回水系统正常运行的条件应满足: PMOB≥POB 在背压回水系统中,设计方法有两种:其一是确定疏水阀可能提供的最高工作背压,以凝结水回收系统的设计 - 2 - 该背压为设计依据进行管网系统设计。其二是以管网系统的实际压力决定疏水阀提供的最高工作背压。 5、疏水阀最高允许压力 疏水阀最高允许压力是指在给定温度下,疏水阀壳体能够永久承受的最高压力。 6、疏水阀最高工作压力 疏水阀最高工作压力是制造厂给疏水阀规定的压力,这个压力通常是与疏水阀内部...
