出入口护头棚搭设方案VIP免费

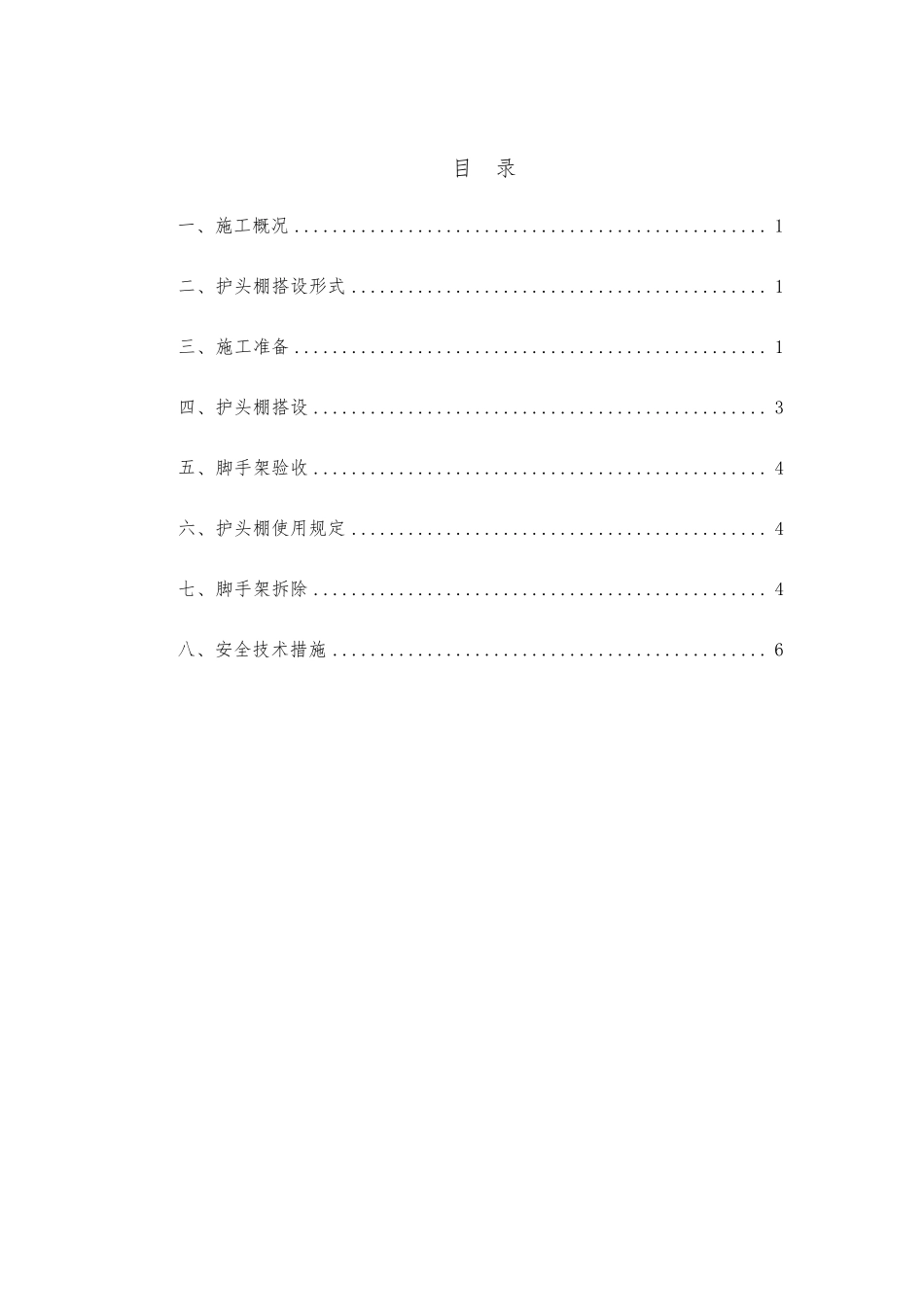

出入口护头棚搭设方案_第1页
1/7

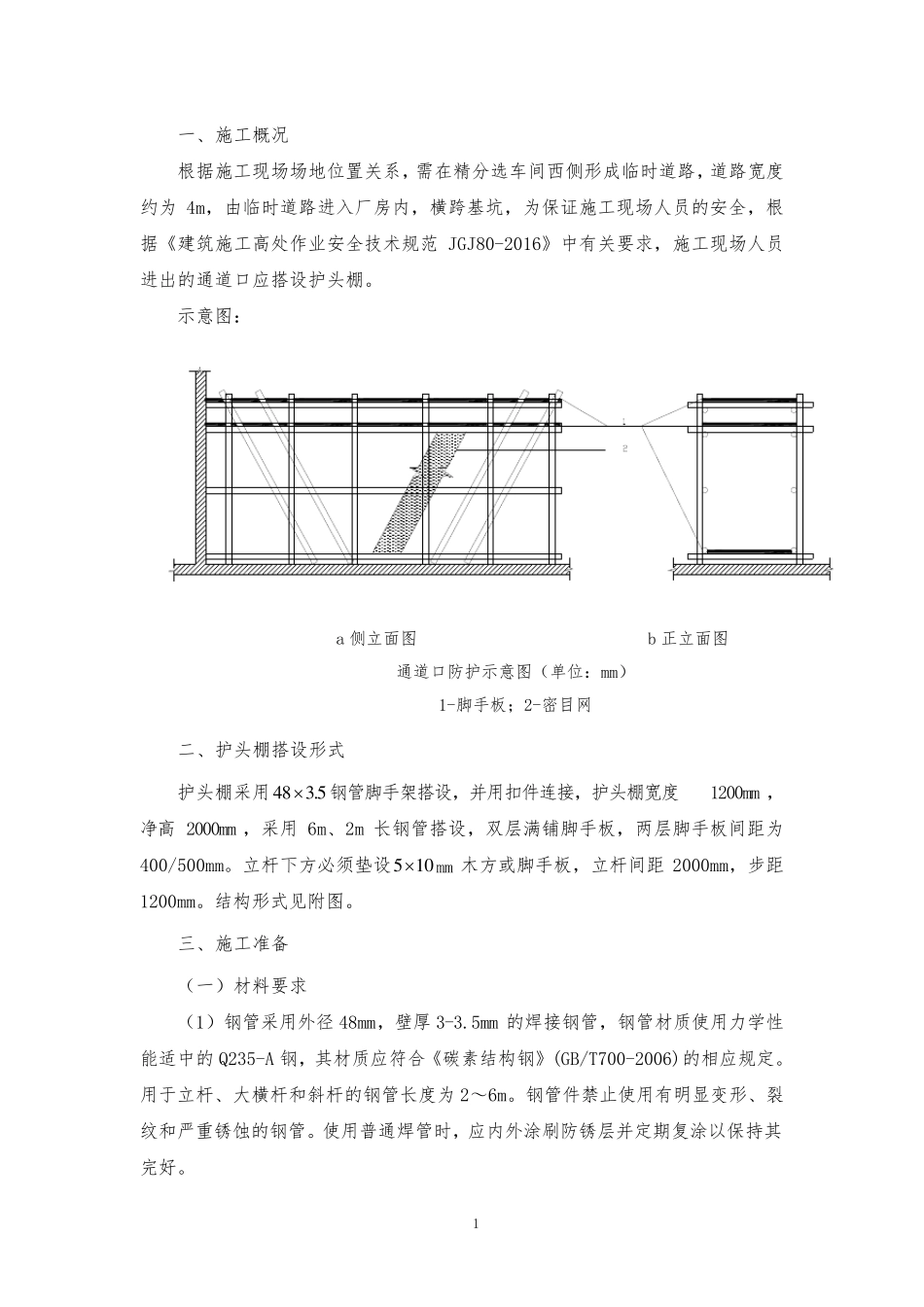

出入口护头棚搭设方案_第2页
2/7
出入口护头棚搭设方案_第3页
3/7
目 录 一、施工概况 .................................................. 1 二、护头棚搭设形式 ............................................ 1 三、施工准备 .................................................. 1 四、护头棚搭设 ................................................ 3 五、脚手架验收 ................................................ 4 六、护头棚使用规定 ............................................ 4 七、脚手架拆除 ................................................ 4 八、安全技术措施 .............................................. 6 1 一、施工概况 根据施工现场场地位置关系,需在精分选车间西侧形成临时道路,道路宽度约为 4m,由临时道路进入厂房内,横跨基坑,为保证施工现场人员的安全,根据《建筑施工高处作业安全技术规范 JGJ80-2016》中有关要求,施工现场人员进出的通道口应搭设护头棚。 示意图: a 侧立面图 b 正立面图 通道口防护示意图(单位:mm) 1-脚手板;2-密目网 二、护头棚搭设形式 护头棚采用4 83 .5钢管脚手架搭设,并用扣件连接,护头棚宽度1200mm ,净高 2000mm ,采用 6m、2m 长钢管搭设,双层满铺脚手板,两层脚手板间距为400/500mm。立杆下方必须垫设51 0mm 木方或脚手板,立杆间距 2000mm,步距1200mm。结构形式见附图。 三、施工准备 (一)材料要求 (1)钢管采用外径48mm,壁厚3-3.5mm 的焊接钢管,钢管材质使用力学性能适中的 Q235-A 钢,其材质应符合《碳素结构钢》(GB/T700-2006)的相应规定。用于立杆、大横杆和斜杆的钢管长度为 2~6m。钢管件禁止使用有明 显 变 形、裂纹 和严 重 锈 蚀 的钢管。使用普 通焊管时,应内外涂 刷 防锈 层并定期 复 涂 以 保持 其完 好 。 2 (2)扣件及配件:使用合格玛钢扣件,其材质应符合现行国家标准《钢管脚手架扣件》(GB15831-2006)的规定。扣件与钢管的贴面必须严格整形,应保证与钢管扣紧时接触良好。扣件活动部位应能灵活转动,旋转扣件的两旋转面间隙应小于5mm。严禁使用加工不合格、锈蚀和有裂缝的扣件。 (3)应使用与钢管管径相配合的、符合我国现行标准的可锻铸铁扣件。严禁使用加工不合格、锈蚀和有裂纹的扣件。 (4)脚手板:采用4000mm×250mm×50mm 的木脚手板,不得用开裂、腐朽的木材,两端各设 8#镀锌铁丝箍两道。 (5)...
