在C51单片机上对读写卡芯片MFRC522编程VIP免费

在C51单片机上对读写卡芯片MFRC522编程_第1页
1/14
在C51单片机上对读写卡芯片MFRC522编程_第2页
2/14
在C51单片机上对读写卡芯片MFRC522编程_第3页
3/14

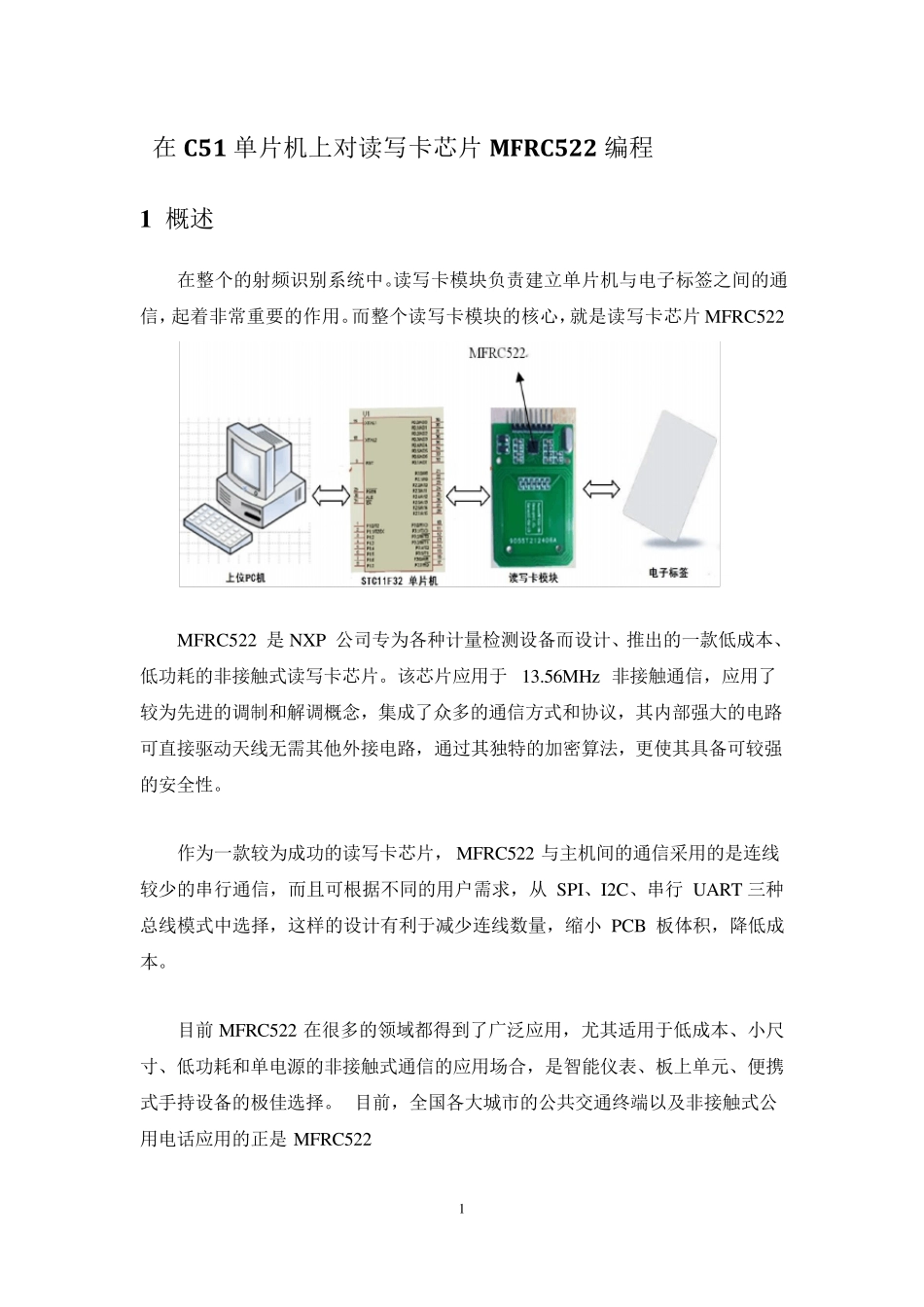

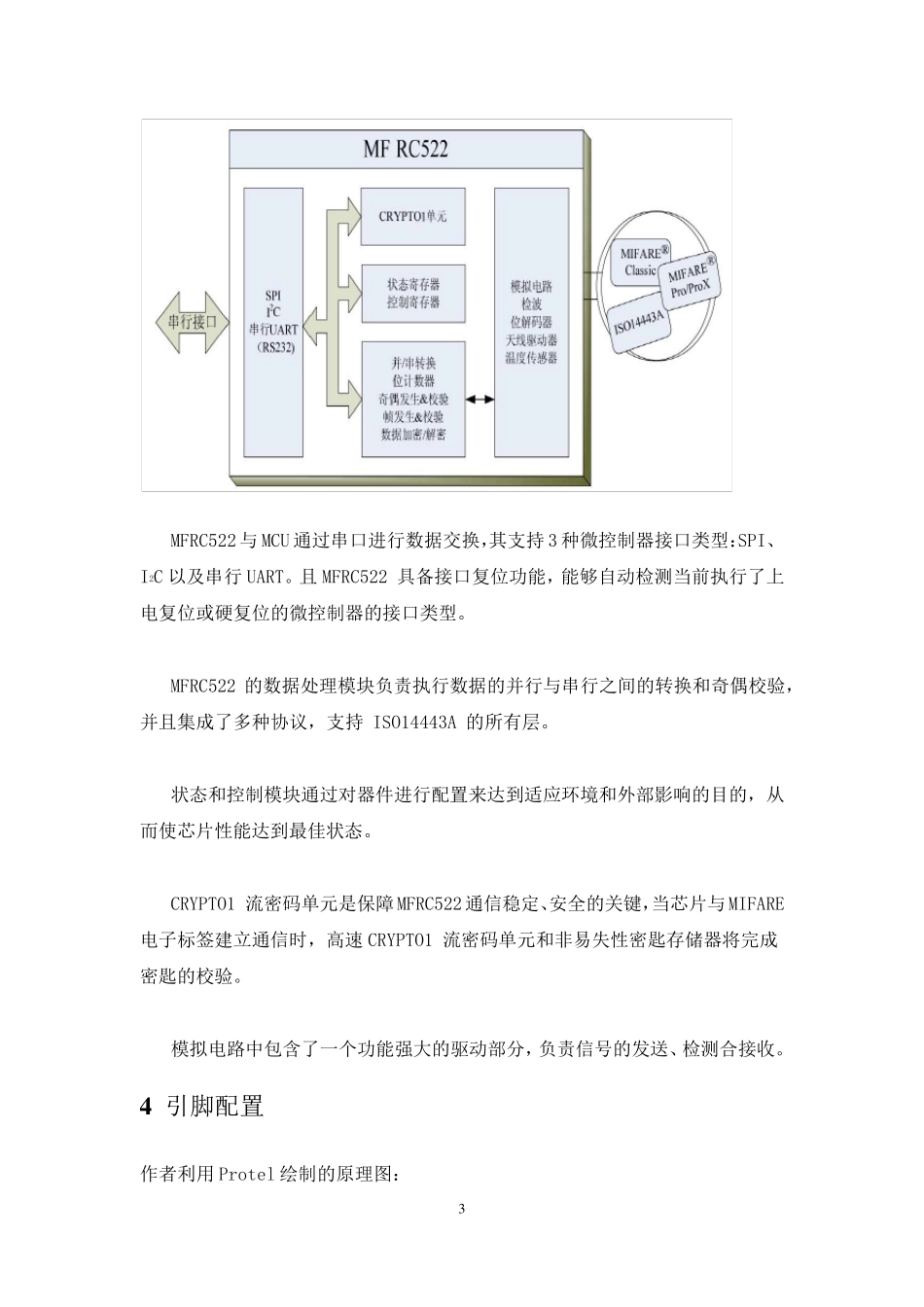

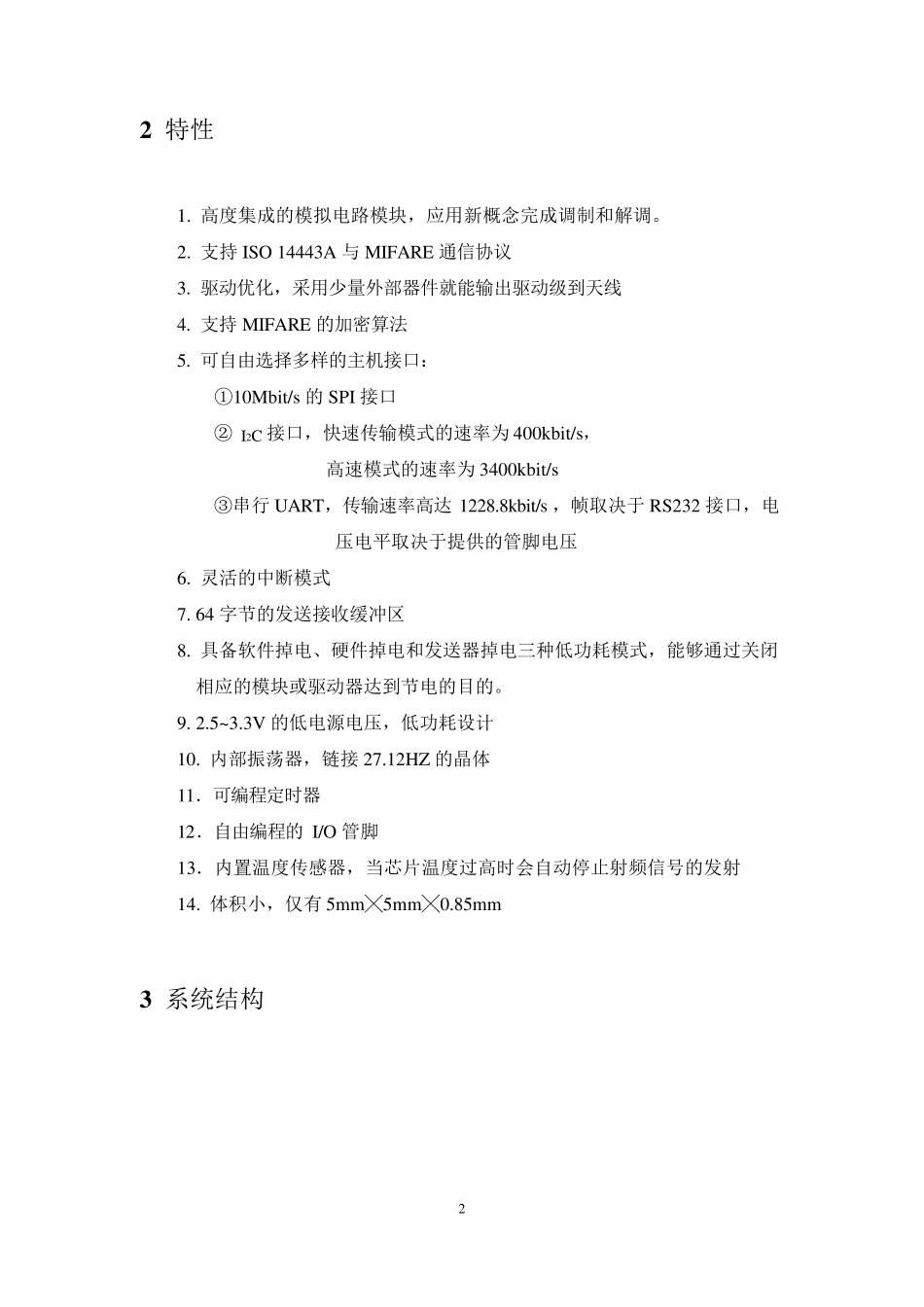

1 在C51 单片机上对读写卡芯片MFRC522 编程 1 概述 在整个的射频识别系统中。读写卡模块负责建立单片机与电子标签之间的通信,起着非常重要的作用。而整个读写卡模块的核心,就是读写卡芯片MFRC522 MFRC522 是NXP 公司专为各种计量检测设备而设计、推出的一款低成本、低功耗的非接触式读写卡芯片。该芯片应用于 13.56MHz 非接触通信,应用了较为先进的调制和解调概念,集成了众多的通信方式和协议,其内部强大的电路可直接驱动天线无需其他外接电路,通过其独特的加密算法,更使其具备可较强的安全性。 作为一款较为成功的读写卡芯片,MFRC522 与主机间的通信采用的是连线较少的串行通信,而且可根据不同的用户需求,从 SPI、I2C、串行 UART 三种总线模式中选择,这样的设计有利于减少连线数量,缩小 PCB 板体积,降低成本。 目前 MFRC522 在很多的领域都得到了广泛应用,尤其适用于低成本、小尺寸、低功耗和单电源的非接触式通信的应用场合,是智能仪表、板上单元、便携式手持设备的极佳选择。 目前,全国各大城市的公共交通终端以及非接触式公用电话应用的正是MFRC522 2 2 特性 1. 高度集成的模拟电路模块,应用新概念完成调制和解调。 2. 支持ISO 14443A 与MIFARE 通信协议 3. 驱动优化,采用少量外部器件就能输出驱动级到天线 4. 支持MIFARE 的加密算法 5. 可自由选择多样的主机接口: ①10Mbit/s 的SPI 接口 ② I2C 接口,快速传输模式的速率为 400kbit/s, 高速模式的速率为 3400kbit/s ③串行 UART,传输速率高达 1228.8kbit/s ,帧取决于 RS232 接口,电压电平取决于提供的管脚电压 6. 灵活的中断模式 7. 64 字节的发送接收缓冲区 8. 具备软件掉电、硬件掉电和发送器掉电三种低功耗模式,能够通过关闭相应的模块或驱动器达到节电的目的。 9. 2.5~ 3.3V 的低电源电压,低功耗设计 10. 内部振荡器,链接27.12HZ 的晶体 11.可编程定时器 12.自由编程的I/O 管脚 13.内置温度传感器,当芯片温度过高时会自动停止射频信号的发射 14. 体积小,仅有 5mm╳5mm╳0.85mm 3 系统结构 3 MFRC522 与MCU 通过串口进行数据交换,其支持3 种微控制器接口类型:SPI、I2C 以及串行UART。且 MFRC522 具备接口复位功能,能够自动检测当前执行了上电复位或硬复位的微控制器的接口类型。 MFRC522 的数据处理模块负责执行数据的并行与串行之间的转换和奇偶校验,并且集...
